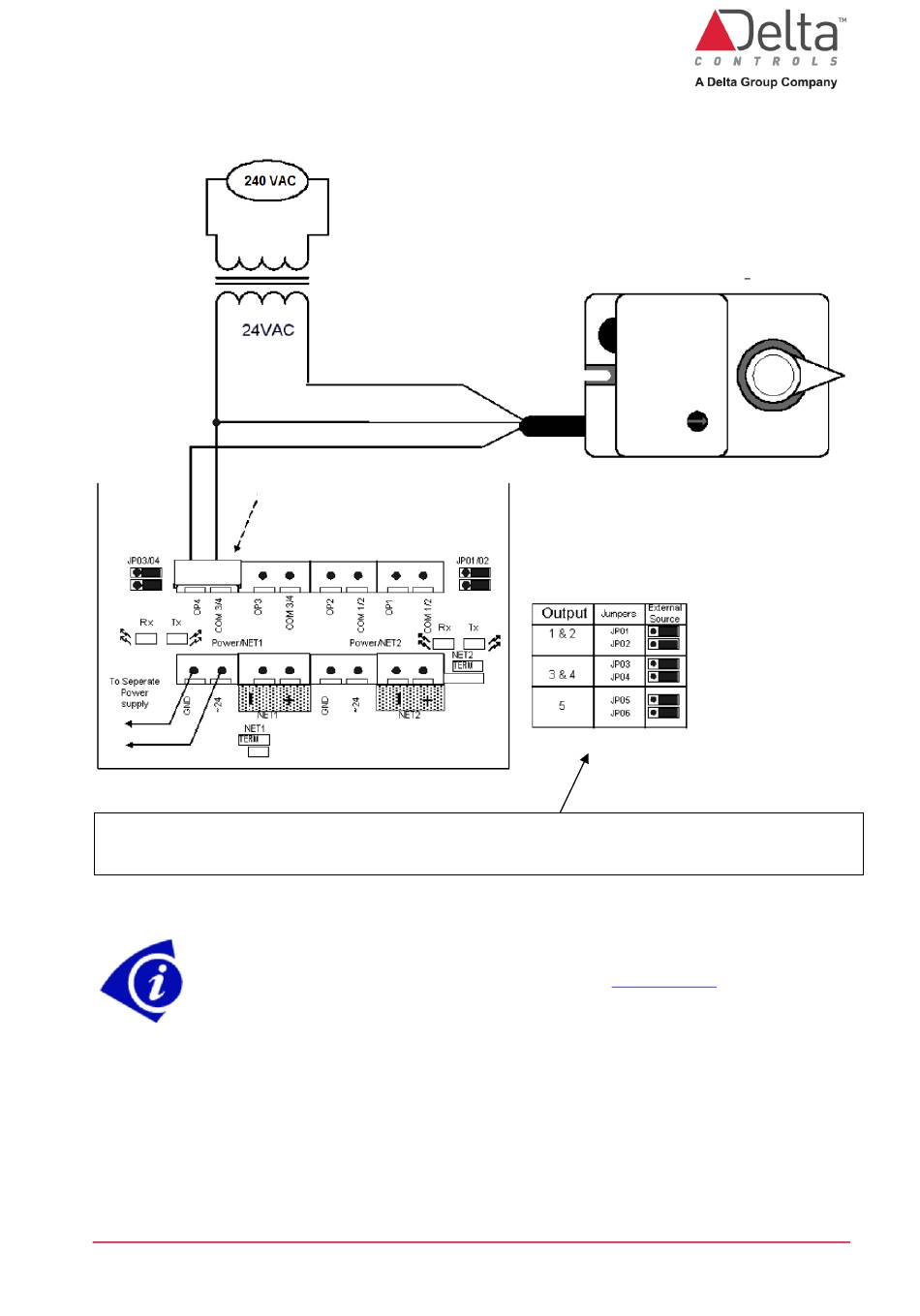

7.2.4 Anschluss eines extern versorgten PWM Klappenantriebes
AMP-Stecker
In dieser Abbildung wird das Ausgangsgerät extern durch 24 VAC versorgt. Daher müssen bei Verwendung eines Antriebes am
Ausgang 4 die Jumper JP3 und JP4 auf die beiden rechten Pins gesteckt werden.
Bemerkung: Es wird dringend empfohlen, die Hinweise in
zu beachten, bevor die Ausgänge verdrahtet werden!
DE-DXX-T305 Installationsanleitung.docx
24 VAC
Gemeinsamer Leiter
Ansteuerung
PWM Antrieb (0.59s 2.93s)
Achtung:
Ausgänge können nur
paarweise geändert
werden.
Beide Jumper müssen
auf dieselbe Position
gesteckt werden!
Abschnitt 7.2.1
zu verstehen und
Seite 26 von 32
© Delta Controls Germany 2022
