Inhaltszusammenfassung für Delta Controls DVC-304
- Seite 1 DVC-304 (E) Installationsanleitung...
- Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 30.10.2015 Arsal Khan Abbasi Ersterstellung DE-DVC-304 Installationsanleitung.docx Seite 2 © Delta Controls Germany 2022...
- Seite 3 Netzwerkkommunikation ..................13 MS/TP (RS485) Verkabelung ................13 Verkabelung der Ein- und Ausgänge ..............14 Konfiguration der Eingänge ................. 14 Konfiguration der binären TRIAC-Ausgänge ............14 LED-Anzeigen ......................15 10 Spezifikationen ....................... 16 DE-DVC-304 Installationsanleitung.docx Seite 3 © Delta Controls Germany 2022...
- Seite 4 Der DVC-304E Application Controller ist ein nativer BACnet Advanced Application Controller (B-AAC), der über 10-BaseT BACnet/IP und BACnet über Ethernet kommuniziert. Der DVC-304 ist ein nativer BACnet Advanced Application Controller (B-AAC), der über RS-485 mittels des BACnet MS/TP Protokolls kommuniziert.
- Seite 5 (Klasse II) gemäß EN61558 verwenden, der für Dauerbetrieb geeignet ist. Warnung: Um das Risiko von einem elektrischen Schlag und Brand zu minimieren, dürfen Ausgänge verschiedenen Klasse Stromkreisen nicht untereinander verbunden werden. DE-DVC-304 Installationsanleitung.docx Seite 5 © Delta Controls Germany 2022...

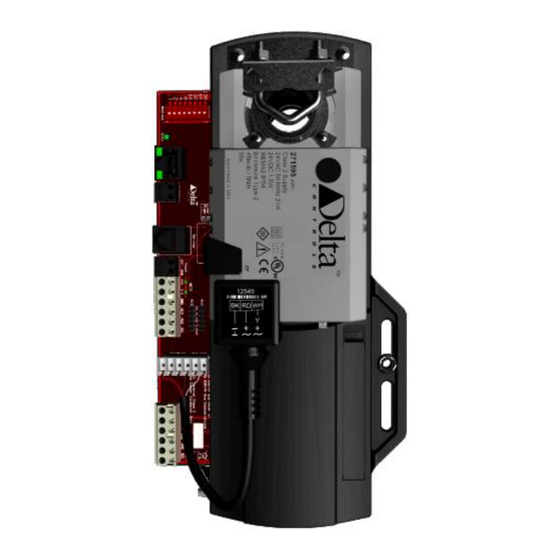

- Seite 6 Montage Der DVC-304 ist ein Komplettsystem (bestehend aus Controller, Aktor und Luftströmungseingang in einem Plastikgehäuse), das für die direkte Installation an einer Klappe geeignet ist. Für die Montage gehen Sie bitte wie folgt vor: 1. Vergewissern Sie sich, dass der eingesetzte Schaft die richtige Größe für die Klappe hat.
- Seite 7 Abmessungen Höhe mit montiertem Antrieb DE-DVC-304 Installationsanleitung.docx Seite 7 © Delta Controls Germany 2022...
- Seite 8 Scan LED DNA-Jumper DIP-Schalter Universal- Binär- Druckluft- Eingänge Ausgänge Anschluss 24 VAC 24 VAC 1 - 3 (TRIAC) Eingangs- Ausgang Spannung Anschluss für NET2 NET1 Stellantrieb LINKnet MS/TP Service Eingangs- Anschluss Jumper DE-DVC-304 Installationsanleitung.docx Seite 8 © Delta Controls Germany 2022...
- Seite 9 DAC Controller besitzen keine Jumper um den Controllertyp einzustellen, da diese Controller Applikations-Controller sind. Automatische Netzwerkadressierung DAC-E Geräte sind nur über Software adressierbar. Einige DAC-E Geräte werden mit DNA Jumpern ausgeliefert, die jedoch keine Funktion bei DAC-E Controllern haben. DE-DVC-304 Installationsanleitung.docx Seite 9 © Delta Controls Germany 2022...
- Seite 10 Die Geräte Adresse kann somit manuell wie gewünscht geändert werden. Bemerkung: Die Netzwerk Nummer wird standardmäßig auf 19999 bei Ethernet gesetzt. Diese sollte manuell an das Netzwerk angepasst werden, in dem sich das Gerät befindet. DE-DVC-304 Installationsanleitung.docx Seite 10 © Delta Controls Germany 2022...
- Seite 11 ▪ Eingangsseitige Klasse II Energieversorgungen sind verbunden. Bitte nur geeignete Versorgungsquellen benutzen. ▪ Alle Klemmen sind nur für Klasse II vorgesehen. ▪ Nur Kupferleitungen verwenden! ▪ Die Feldverdrahtung zum Klemmenblock muss mit mindestens 0,7Nm Drehmoment befestigt werden. DE-DVC-304 Installationsanleitung.docx Seite 11 © Delta Controls Germany 2022...
- Seite 12 Wenn keine Erdungsklemme Erdungsklemme vorhanden ist, dann eine der GND-Klemmen zur Erdung verwenden Achtung: Vergewissern Sie sich, dass der Controller über die vorhandene GND-Klemme geerdet ist. Ohne diese Erdung können Kommunikations- probleme auftreten. DE-DVC-304 Installationsanleitung.docx Seite 12 © Delta Controls Germany 2022...
- Seite 13 Controller beinhalten, benötigen einen Repeater (z.B. RPT-768). LINKnet Netzwerke mit max. 2 Controllern und einer Gesamtleitungslänge von weniger als 30m brauchen keinen Abschlusswiderstand. Fortlaufende Abschirmung bei Knoten Fortlaufende Abschirmung bei Knoten mit mit integriertem Schirmanschluss (SHD) V3-Geräten DE-DVC-304 Installationsanleitung.docx Seite 13 © Delta Controls Germany 2022...
- Seite 14 Verkabelung der Ein- und Ausgänge Für die Ein- und Ausgänge auf dem DVC-304-Controller gelten die gleichen allgemeinen Verdrahtungsanschlusspläne für andere Delta Controls Produkte. In separaten Dokumentationen sind weitere Informationen zu finden. Konfiguration der Eingänge Der Eingang muss eingestellt werden, um das richtige Signal des Eingangsgerätes zu erkennen.
- Seite 15 Verbindung anzuzeigen und eine weitere grüne LED (ACT) blinkt um die Netzwerkaktivität am Port anzuzeigen (Datenverkehr). Network MS/TP (RS485 nur DVC-304) Die grüne LED blinkt wenn der (NET1) Kommunikationsstatus Controller Daten sendet, die rote LED blinkt wenn Daten empfangen werden.
- Seite 16 24 V AC, 50/60 Hz, Klasse II Energieverbrauch DVC-304E: 15 VA, 63 VA max. bei voll belasteten internen TRIAC-Ausgängen DVC-304: 15 VA, 52 VA max. bei voll belasteten internen TRIAC-Ausgängen Umgebungsbedingungen 0 - 55 °C 10 - 90 %rF (nicht kondensierend) Kommunikationsanschlüsse...
- Seite 17 • außenliegender Schieber für manuelles Verstellung Technologie DVC-304 16 Bit Prozessor 1 MB Flash Speicher 127 KB SRAM Speicher DVC-304E 16 Bit Prozessor 2 MB Flash Speicher 127 KB SRAM Speicher Zertifikate / Normen BTL gelistet DE-DVC-304 Installationsanleitung.docx Seite 17 © Delta Controls Germany 2022...
