Inhaltszusammenfassung für Delta Controls DSC-1180E

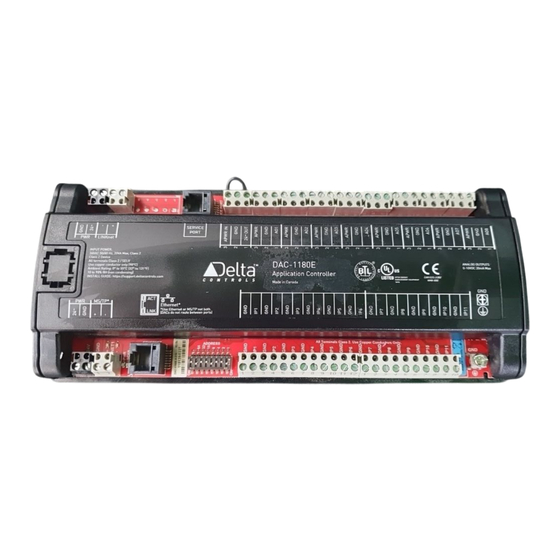

- Seite 1 DSC-1180E / DAC-1180E / DAC-1180 Installationsanleitung...
- Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 30.10.2015 Arsal Khan Abbasi Ersterstellung DE-DxC-1180 Installationsanleitung.docx Seite 2 © Delta Controls Germany 2022...
-
Seite 3: Inhaltsverzeichnis
Sicherheitshinweise ....................5 Montage ........................6 Abmessungen ......................6 Anschlussbild ......................7 Adressierung ......................8 Controller-Konfiguration (DSC-1180E) ..............8 Automatische Netzwerkadressierung (DNA) ............8 Controller Adressierung über DIP-Schalter ............9 DAC-Geräte Ethernet Adressierungsanleitung ............9 Controller Konfiguration ..................9 Automatische Netzwerkadressierung ..............9 Controller Adressierung .................. -
Seite 4: Allgemeine Informationen
V3.40. Wenn ein Produkt aktualisiert wird, z.B. von V3.33 auf V3.40, müssen alle anderen Produkte ebenfalls entsprechend aktualisiert werden. Achtung: Der DSC-1180E ist nur mit V3.33 Firmware oder höher, der DAC-1180E nur mit V3.33 R3 Build 122597 oder höher, kompatibel. DE-DxC-1180 Installationsanleitung.docx Seite 4 ©... -
Seite 5: Sicherheitshinweise
(Klasse II) gemäß EN61558 verwenden, der für Dauerbetrieb geeignet ist. Warnung: Um das Risiko von einem elektrischen Schlag und Brand zu minimieren, dürfen Ausgänge verschiedenen Klasse Stromkreisen nicht untereinander verbunden werden. DE-DxC-1180 Installationsanleitung.docx Seite 5 © Delta Controls Germany 2022... -
Seite 6: Montage
Maße Inches ±0.5 Leiterplatten 3 15/16 Breite Leiterplatten Länge 9 3/4 1 5/16 2 5/8 4 1/4 1 15/16 9 5/16 10 5/16 Gewicht Leiterplatten 0.959 mit Gehäuse Versand- 1.153 gewicht DE-DxC-1180 Installationsanleitung.docx Seite 6 © Delta Controls Germany 2022... -
Seite 7: Anschlussbild
MS/TP SUB-LAN Anschluss 24 VAC Analog-Ausgänge 1 Ausgangsspannung Ethernet Anschluss DIP-Schalter 24 VAC Device-Adresse Eingangsspannung Universal-Eingänge 1 - 11 Erdungsklemme NET1-Anschluss DNA-Jumper MS/TP System-LAN System-Subnet Jumper oder LINKnet Power LED Scan LED DE-DxC-1180 Installationsanleitung.docx Seite 7 © Delta Controls Germany 2022... -
Seite 8: Adressierung
Adresse über die Software zugewiesen werden. Die BACnet Controller Adresse darf nicht mit der notwendigen Adressierung über die DIP-Schalter verwechselt werden, die jedem Controller (auch bei Softwareadressierung) zugeordnet werden muss. DE-DxC-1180 Installationsanleitung.docx Seite 8 © Delta Controls Germany 2022... -
Seite 9: Controller Adressierung Über Dip-Schalter
2,DSx,xxx, wobei DS die DIP Schalterstellung und x,xxx von der Ethernet MAC Adresse abgeleitet wird. Beispiel: Einem DAC-E Controller wird die DIP Adresse 1 gegeben, die Ethernet MAC Adresse lautet 00-40-AE-01-16-E9 -> die berechnete BACnet Adresse beim Start ist dann 2011401. DE-DxC-1180 Installationsanleitung.docx Seite 9 © Delta Controls Germany 2022... -
Seite 10: Verkabelung
▪ Eingangsseitige Klasse II Energieversorgungen sind verbunden. Bitte nur geeignete Versorgungsquellen benutzen. ▪ Alle Klemmen sind nur für Klasse II vorgesehen. ▪ Nur Kupferleitungen verwenden! ▪ Die Feldverdrahtung zum Klemmenblock muss mit mindestens 0,7Nm Drehmoment befestigt werden. DE-DxC-1180 Installationsanleitung.docx Seite 10 © Delta Controls Germany 2022... -
Seite 11: Energieversorgung
Wenn keine Erdungsklemme Erdungsklemme vorhanden ist, dann eine der GND-Klemmen zur Erdung verwenden Achtung: Vergewissern Sie sich, dass der Controller über die vorhandene GND-Klemme geerdet ist. Ohne diese Erdung können Kommunikations- probleme auftreten. DE-DxC-1180 Installationsanleitung.docx Seite 11 © Delta Controls Germany 2022... -
Seite 12: Netzwerkkommunikation
Controller beinhalten, benötigen einen Repeater (z.B. RPT-768). LINKnet Netzwerke mit max. 2 Controllern und einer Gesamtleitungslänge von weniger als 30m brauchen keinen Abschlusswiderstand. Fortlaufende Abschirmung bei Knoten mit Fortlaufende Abschirmung bei Knoten mit integriertem Schirmanschluss (SHD) V3-Geräten DE-DxC-1180 Installationsanleitung.docx Seite 12 © Delta Controls Germany 2022... -
Seite 13: Verkabelung Der Ein- Und Ausgänge
Ausgängen zusätzlich zum Steuersignal. Die 24V AC Anschlussklemme ist entweder mit 24VAC oder APWR (für Aktuator Versorgung) beschriftet. Achtung: Analoge Ausgänge haben eine max. Ausgangsleistung von 0-10 V DC, 20 mA. DE-DxC-1180 Installationsanleitung.docx Seite 13 © Delta Controls Germany 2022... -
Seite 14: Led-Anzeigen
Ausgang Status Hier wird eine dreifarbige verwendet. automatischer Steuerung leuchtet die LED grün oder Status eines entsprechenden binären Ausgangs darzustellen. Für analoge Ausgänge ist die Helligkeit der LED proportional zum Ausgangssignal. DE-DxC-1180 Installationsanleitung.docx Seite 14 © Delta Controls Germany 2022... -
Seite 15: Spezifikationen
Serielle Schnittstelle (nur DSC-1180 / DSC-1180E) BACnet PTP, Baudrate 9600 (Standard), 19200, 38400 Service Port RJ-11 Buchse Zum Anschluss von Delta Controls Service Adapter (z.B. CON-768BT) Eingänge 11 universelle Eingänge (10 Bit) Jumper einstellbar auf: • 0 - 5 V DC •... - Seite 16 16 Bit Prozessor 1 MB Flash Speicher 127 KB SRAM Speicher DxC-1180E 16 Bit Prozessor 2 MB Flash Speicher 319KB SRAM Kondensator für Echtzeituhr und Backup (72h) Zertifikate / Normen BTL gelistet DE-DxC-1180 Installationsanleitung.docx Seite 16 © Delta Controls Germany 2022...
