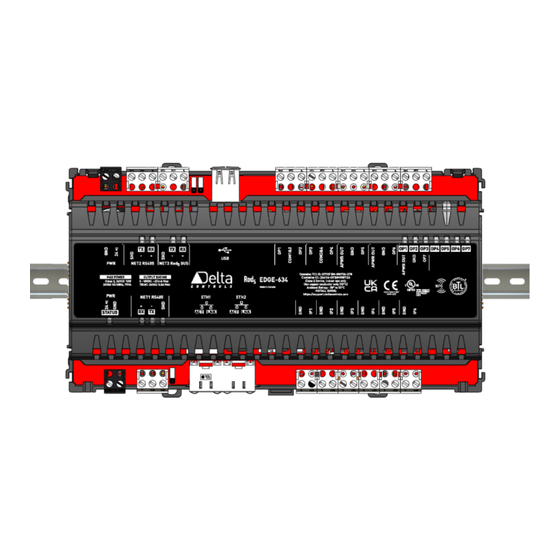

- Seite 1 Red5-EDGE-634 Installationsanleitung Grundlage: Red5-EDGE-634 Installation Guide (Stand: Juni 2023)
- Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 23.06.2022 C. Schmidt Ersterstellung DE-Red5-EDGE-634 Installationsanleitung.docx Seite 2 © Delta Controls Germany 2023...
- Seite 3 11 Eingangs- und Ausgangskonfiguration ..............21 11.1 Eingangskonfiguration ..................21 11.2 Binary Output Configuration ................22 12 Status-Anzeigen ..................... 23 13 Zurücksetzen des Red5 auf die Werkseinstellungen ..........24 14 Open-Source-Lizenzierung ..................25 DE-Red5-EDGE-634 Installationsanleitung.docx Seite 3 © Delta Controls Germany 2023...
- Seite 4 Bis zu 4 Module über Red5-EXPAND-04 maximal 2 O3-Hubs Eingänge 6 Universaleingänge (16 Bit), per Software konfigurierbar für die folgenden Eingangstypen: - 0-5 VDC - 0-10 VDC - 10 kOhm Thermistor DE-Red5-EDGE-634 Installationsanleitung.docx Seite 4 © Delta Controls Germany 2023...
- Seite 5 Near Field Communication Passiv 2 Wege, kurzer Bereich Bluetooth BLE 5.0 Umgebungsbedingungen -30 - 55 °C 10 - 95 %rF (nicht kondensierend) Listungen cULus916 listed, UKCA listed, BTL listed Zertifikate / Normen DE-Red5-EDGE-634 Installationsanleitung.docx Seite 5 © Delta Controls Germany 2023...
- Seite 6 Allgemeine Informationen Produktbeschreibung Der Red5-EDGE-634 ist ein BACnet Advanced Application Controller, der über ein 10/100BACnet IP/Ethernet-Netzwerk kommuniziert. Feature Red5-PLUS Red5-EDGE Red5-FIELD MS/TP nur MS/TP BACnet over Ethernet BACnet/IP BACnet Secure Connect BBMD (Unterstützt bis zu 60 (Unterstützt bis zu (Controller ist selbst...
- Seite 7 Ladevorgang begonnen hat, ist es möglich, dass Sie nicht mehr mit dem Gerät kommunizieren können. Dies gilt NICHT für den Flash-Loader, da der Flash-Loader NICHT für V4-Geräte verwendet werden sollte. Hinweis: Der Red5-EDGE-634 unterstützt nur die Firmware FW V4.14 und höher. DE-Red5-EDGE-634 Installationsanleitung.docx Seite 7...
- Seite 8 (Transformator der Klasse II) gemäß EN61558. Der Transformator muss für eine Einschaltdauer von 100 % ausgelegt sein. VORSICHT - Um die Gefahr eines Brandes oder elektrischen Schlages zu verringern, dürfen die Ausgänge verschiedener Klasse-2-Stromkreise nicht miteinander verbunden werden. DE-Red5-EDGE-634 Installationsanleitung.docx Seite 8 © Delta Controls Germany 2023...
- Seite 9 Der Controller muss an einer geeigneten Stelle in der geschlossenen Anlage oder in einem anderen Gehäuse montiert werden, das den gesetzlichen Anforderungen entspricht. Schienenclip in unverriegelter Position Schienenclip in verriegelter Position DE-Red5-EDGE-634 Installationsanleitung.docx Seite 9 © Delta Controls Germany 2023...
- Seite 10 Zeichnung und Abmessungen Anschlussbild DE-Red5-EDGE-634 Installationsanleitung.docx Seite 10 © Delta Controls Germany 2023...
- Seite 11 Die folgenden Informationen definieren die Konfigurations- und Adressierungs- anforderungen für Red5-EDGE-6xx-Controller Der Red5 -Controller kann auf eine von 3 Arten konfiguriert werden: 1. Proviso App über Bluetooth oder NFC 2. Embedded Webserver 3. enteliWEB DE-Red5-EDGE-634 Installationsanleitung.docx Seite 11 © Delta Controls Germany 2023...
- Seite 12 Adressblock (169.254.0.0/16), um IP-Konflikte im Netzwerk zu vermeiden. Im letzteren Fall müssen Sie die mDNS-Hostnamenauflösung verwenden, um eine Verbindung mit dem Gerät herzustellen. Die beiden Zugriffsmethoden werden im Folgenden genauer beschrieben. DE-Red5-EDGE-634 Installationsanleitung.docx Seite 12 © Delta Controls Germany 2023...
- Seite 13 Weitere Informationen finden Sie in der Online-Hilfe unter den folgenden Verfahren: • Um Ihre Sites zu verwalten, siehe Site erstellen. • Informationen zur Verwaltung Ihrer Netzwerkverbindungen finden Sie unter Verwalten von Standortnetzwerkverbindungen. DE-Red5-EDGE-634 Installationsanleitung.docx Seite 13 © Delta Controls Germany 2023...
- Seite 14 Controller werden als System-Controller betrachtet. Hinweis: Die Netzwerknummern sind standardmäßig auf X9999 für Ethernet eingestellt. Diese sollte manuell angepasst werden, damit sie mit der Netzwerknummer übereinstimmt, in die das Gerät integriert werden soll. DE-Red5-EDGE-634 Installationsanleitung.docx Seite 14 © Delta Controls Germany 2023...
- Seite 15 Kabelabstand zwischen den Controllern nicht mehr als 100 m beträgt. Allgemeiner Leitfaden für die Spannungsversorgung von Delta- Geräten Die Geräte von Delta Controls werden mit 24 VAC, Klasse 2, versorgt. Es muss die vorgeschriebene Verkabelung verwendet werden. (1 mm² - 1,5 mm² / 18 16 AWG, 2- Leiter-Kabel) Ein einziger Transformator kann zur Versorgung mehrerer Controller und/oder zusätzlicher Feldgeräte (Stellantriebe usw.) verwendet werden, sofern die folgenden...
- Seite 16 Partnerlaufwerk. 9.3.1 MS/TP (RS-485)-Verkabelung Ausführliche Informationen zur MS/TP- und LINK-Verkabelung finden Sie in den Verdrahtungs- und Installationsrichtlinien von Delta Controls. • Um eine zuverlässige Kommunikation zu gewährleisten, muss die richtige Verkabelung verwendet werden. (0,25 mm 0,34 mm bzw. 22-24 AWG verdrilltes Kabel, 100-120 Ohm Impedanz, 17 pF/ft oder geringere Kapazität, mit...
- Seite 17 • Navigieren Sie zu Ihrem NP-Objekt und wählen Sie Busabschluss aktivieren. • Hinweis: Die obigen Angaben gelten nicht für FIELD-Geräte. Diese verfügen über eine integrierte Terminierung, die mit einem Jumper aktiviert wird. DE-Red5-EDGE-634 Installationsanleitung.docx Seite 17 © Delta Controls Germany 2023...
- Seite 18 Regeln ausgefüllt. Jeder Eintrag in der Liste besteht aus der Gerätenummer oder der MS/TP-MAC-Adresse, dem Zeitstempel (zeigt die Zeit an, zu der die letzte Anfrage empfangen wurde) und dem Status des Geräts. DE-Red5-EDGE-634 Installationsanleitung.docx Seite 18 © Delta Controls Germany 2023...
- Seite 19 Standardmäßig wird Netzwerknummer automatisch aus der Netzwerknummer im NP-Objekt gezogen. 3. Geben Sie die Start- und End-MAC-Adresse oder die Gerätenummer ein, um Ihre Geräteregel zu definieren. 4. Klicken Sie auf OK. DE-Red5-EDGE-634 Installationsanleitung.docx Seite 19 © Delta Controls Germany 2023...
- Seite 20 Geräten zulassen möchten, aktualisieren Sie die Regeln, um sie präziser zu gestalten. Beispiel für eine Geräte-Regel: Beispiel für eine MAC-Adressregel: Um die Änderungen zu übernehmen, müssen Sie möglicherweise zu Geräteaktionen > Neu Konfigurieren. DE-Red5-EDGE-634 Installationsanleitung.docx Seite 20 © Delta Controls Germany 2023...
- Seite 21 Eingangs- und Ausgangskonfiguration Um Eingangs- und Ausgangsgeräte an diesen Controller anzuschließen, folgen Sie den Empfehlungen in den Delta Controls Verdrahtungs- und Installationsrichtlinien auf George oder dem Partnerlaufwerk. 11.1 Eingangskonfiguration Eingänge müssen so konfiguriert werden, dass sie das von ihrem Eingangsgerät verwendete Signal akzeptieren.
- Seite 22 Die Platine muss extern mit Spannung versorgt werden, und zwar über einen nahegelegenen Transformator, der mit der External Ausgangsverdrahtung verbunden ist. Die zugehörigen TRIAC-Ausgänge sind keine potenzialbehafteten Kontakte, außer durch den externen Transformator. DE-Red5-EDGE-634 Installationsanleitung.docx Seite 22 © Delta Controls Germany 2023...
- Seite 23 LED leuchtet nicht, wenn der Ausgang ausgeschaltet ist (Aus) Ethernet Ethernet Status Dauerhaft grün: Verbunden (Ethernet 1, Blinkt gelb: Zeigt an, dass eine Aktivität vorliegt. Ethernet 2) Bluetooth Bluetooth Status Blinkt blau: Der Bluetooth-Status blinkt immer blau. DE-Red5-EDGE-634 Installationsanleitung.docx Seite 23 © Delta Controls Germany 2023...
- Seite 24 Controllers gelöscht. Dieser Vorgang ist nicht umkehrbar! Sie können die Proviso App verwenden, um Ihr Gerät über NFC zurückzusetzen, oder die folgenden Schritte ausführen. So setzen Sie den Red5-EDGE-634 zurück: 1. Vergewissern Sie sich, dass sich keine anderen Dateien auf Ihrem mit FAT32 formatierten USB-Stick befinden.
- Seite 25 GNU- Website. Sie können den vollständigen Quellcode von Delta Controls Inc. für einen Zeitraum von drei Jahren nach der letzten Lieferung dieses Produkts, also frühestens ab dem 30.06.2027, erhalten, indem Sie eine Zahlungsanweisung oder einen Scheck über $5 an folgende Adresse senden: Delta Controls Inc.
