Anschlussbild
DSC-T305
Achtung: Ausgänge könne nur paarweise
konfiguriert werden, beide Jumper
müssen auf dieselbe Position gesteckt
werden.

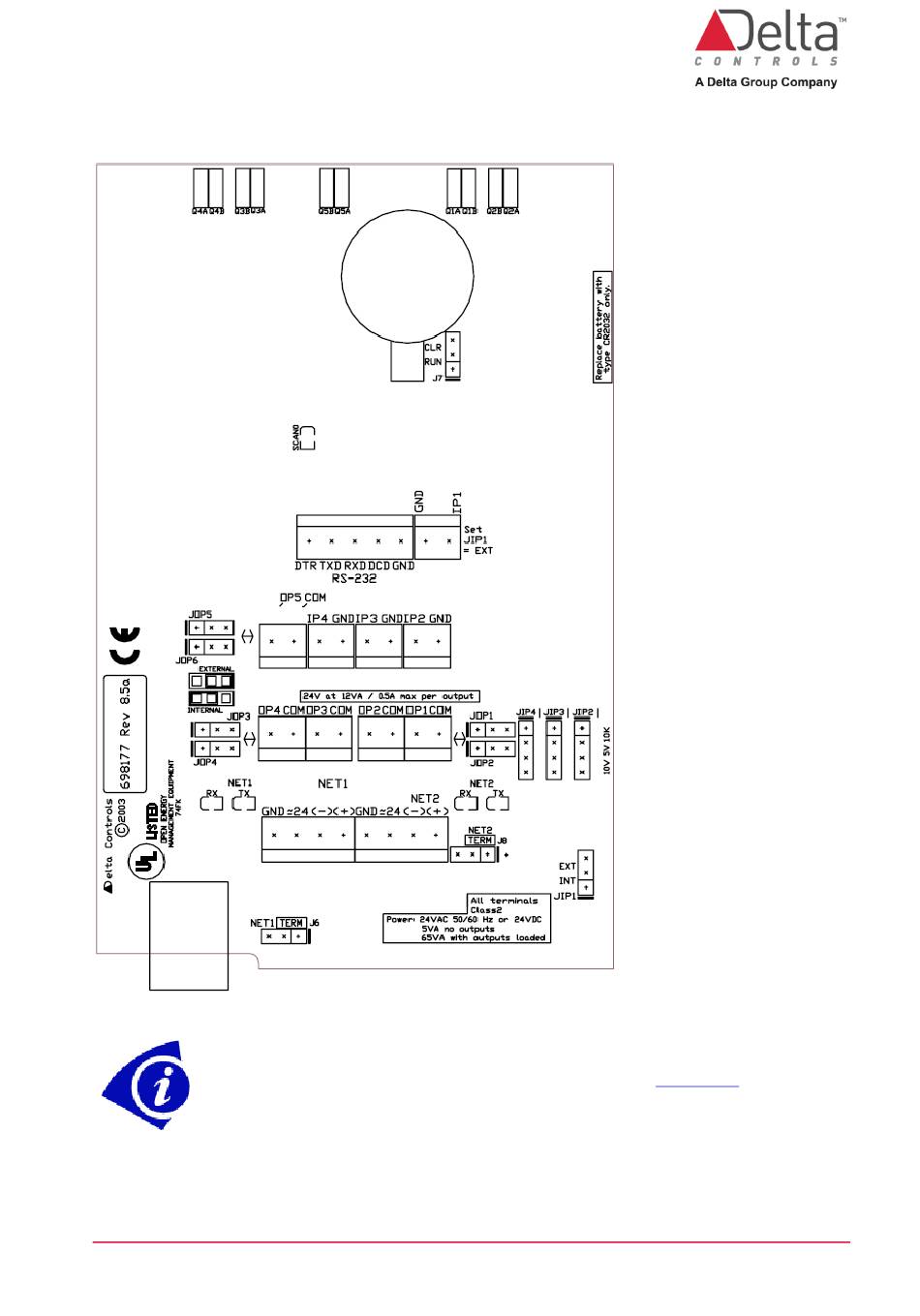

Diese Abbildung basiert auf der Kennzeichnung des PCB Boards und zeigt die Anschlüsse des
vollausgestatteten DSC-Modells. Einige oben aufgeführte Anschlüsse sind bei DAC und DNT-
Modellen nicht verfügbar. Für detaillierte Informationen hierzu siehe
Grau hinterlegte Flächen kennzeichnen Eingangsklemmen und unterscheiden somit die RS485
Anschlüsse eindeutig von der Energieversorgung!
DE-DXX-T305 Installationsanleitung.docx
Abschnitt
1.2!
Seite 11 von 32
