7.2.3 Intern durch Raumcontroller versorgte Ausgänge

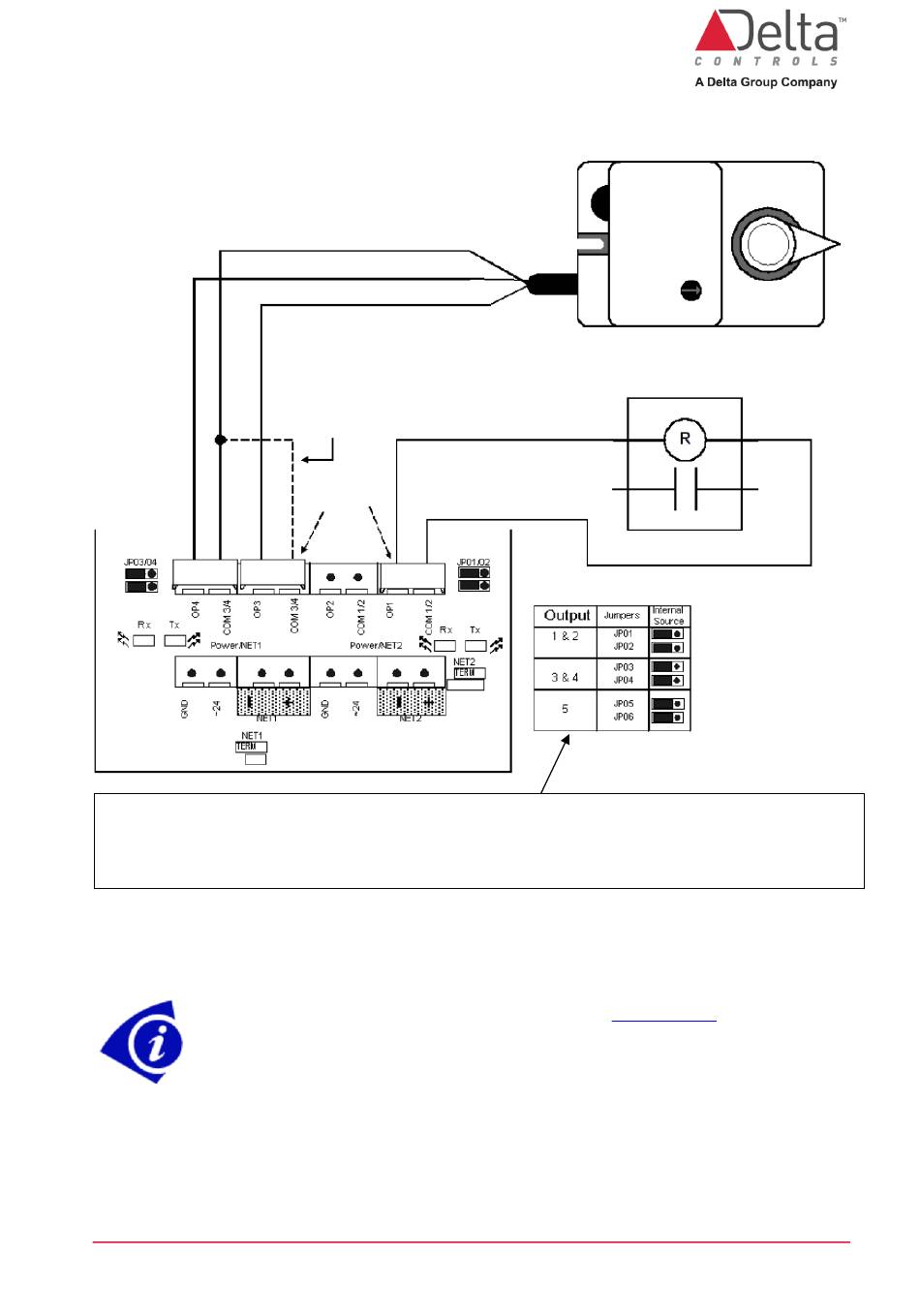

In dieser Abbildung wird das Ausgangsgerät intern durch 24 VAC versorgt. Daher müssen bei Verwendung eines 3-Punkt-Antriebes
an den Ausgängen 3 und 4 die Jumper JP3 und JP4 auf die beiden linken Pins gesteckt werden.
Ausgang 1 schaltet über die interne Quelle (24 VAC) ein externes Relais. Daher müssen die Jumper JP1 und JP2 ebenfalls auf die
beiden linken Pins gesteckt werden.
Bemerkung: Es wird dringend empfohlen, die Hinweise in
zu beachten, bevor die Ausgänge verdrahtet werden!
DE-DXX-T305 Installationsanleitung.docx
Gemeinsamer Leiter
Antrieb Auf
Antrieb Zu
Optional: COM3/4
intern verbunden
AMP-Stecker
3-Punkt-Antrieb
Relais-Spule
Relais-Kontakt
Achtung:
Ausgänge können nur
paarweise geändert
werden.
Beide Jumper müssen
auf dieselbe Position
gesteckt werden!
Abschnitt 7.2.1
zu verstehen und
Seite 25 von 32
© Delta Controls Germany 2022
