Montage
Die eBMGR Controller können auf eine 35mm DIN-Schiene in horizontaler oder vertikaler
Ausrichtung montiert werden.
Um ein eBMGR für die Steuerung von enteliBUS E/A zu verwenden, montieren Sie die
Expander Platine auf der DIN-Schiene, fügen Sie der Expander Platine einen eBX hinzu
und verbinden Sie den eBX über den eBUS-Anschluss mit dem eBMGR.
Der eBMGR / eBMGR-TOUCH sollte an einer geeigneten Stelle im Schaltschrank oder
einem anderen Gehäuse montiert werden, die den Anforderungen entspricht.
3.1

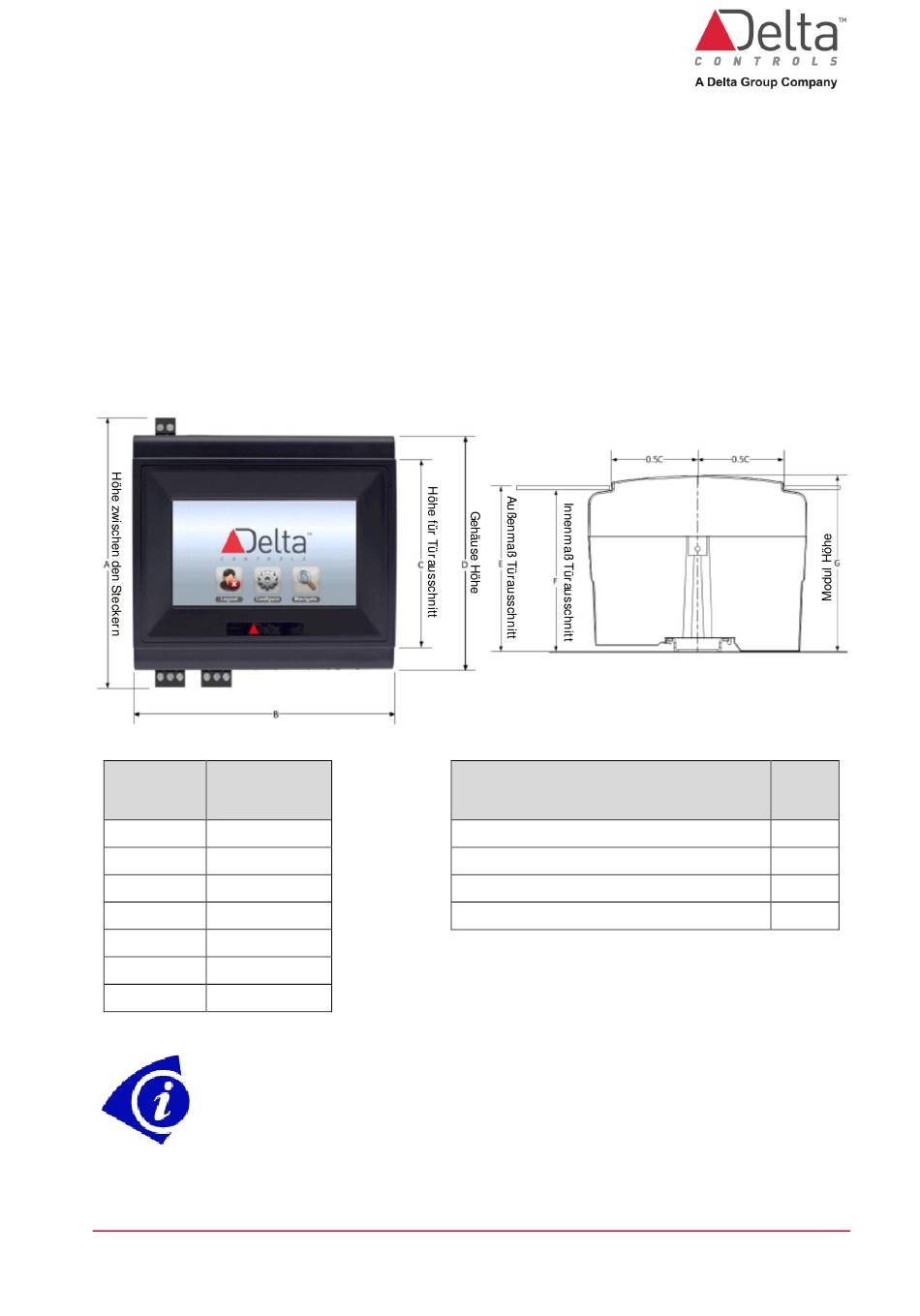

Abmessungen
Gehäuse Breite
mm
Maße
±0.5
A
145
B
138
C
99
D
126
E
96
F
92,5
G
100
Die o.g. Ausschnittmaße beinhalten keine zusätzliche Toleranz für
Schnittungenauigkeiten. Bei der Festlegung der Ausschnittmaße sollten
zusätzlich 0,5mm sowie die Toleranz des Schneidewerkzeugs zu den o.g.
Maßen dazu gerechnet werden.
DE-eBMGR-TCH Installationsanleitung.docx
Gewicht
eBMGR
eBMGR + Verpackung
eBMGR-TCH
eBMGR-TCH + Verpackung
© Delta Controls Germany 2022
g
214
366
395
515
Seite 7 von 19
