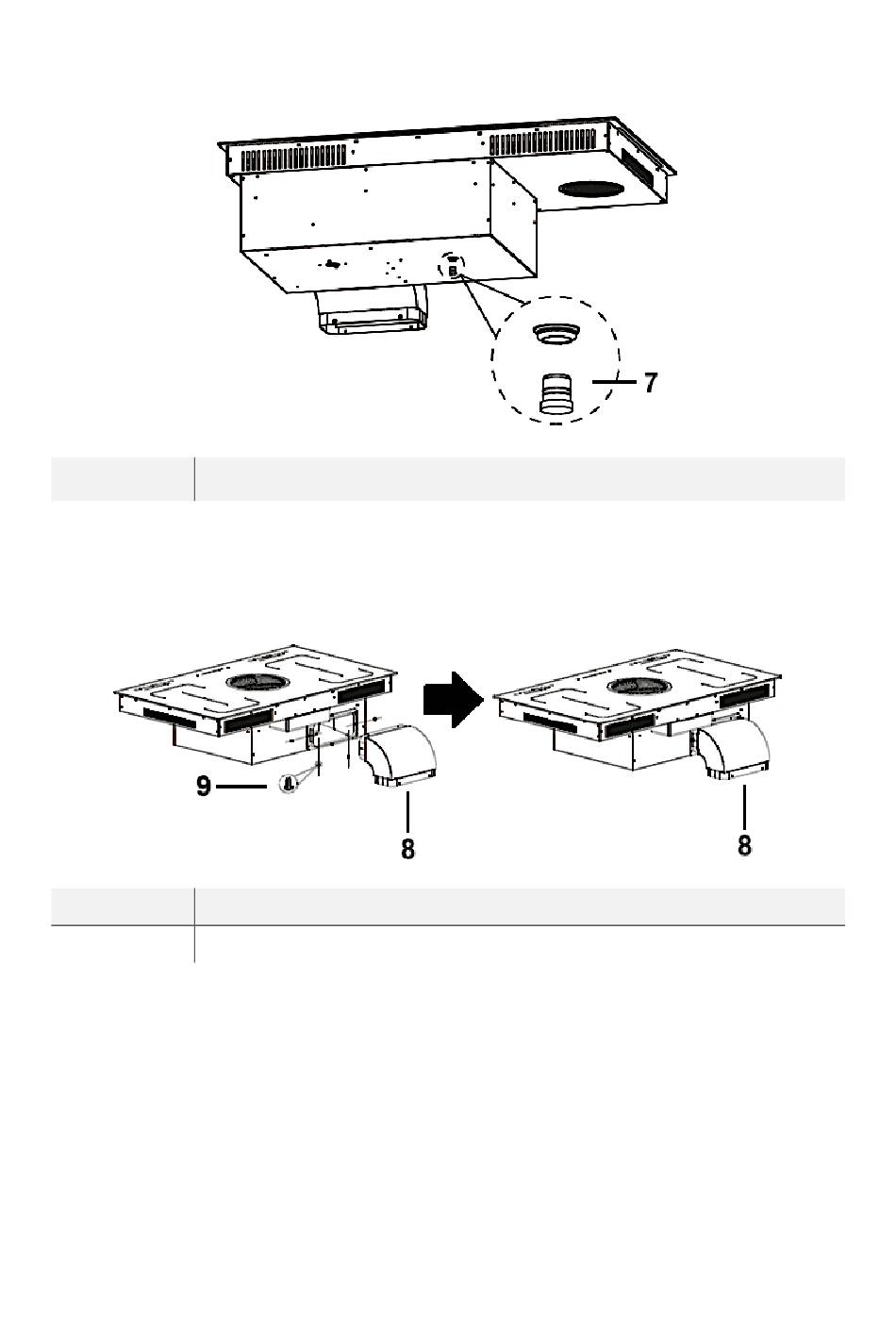

2. Öffnen Sie die wasserdichte Abdeckung / Stopfen (7 / s. Abb. unten).
7
3. Installieren Sie die gebogene Stützröhre (8) mit den 4 entsprechenden Schrauben
(9 / M4*8) an dem Gehäuse des Induktionskochfelds (s. Abb. unten).
8
9
4. Installieren Sie den Luftauslass (10) in der vorbereiteten Öffnung des
Einbaumöbels und befestigen Sie sie ordnungsgemäß mit den entsprechenden
Schrauben (ST3. 5*10). Siehe Abb. unten.
5. Installieren Sie den Kohlefilter (11) und die Kohlefilterabdeckung (12) von außen
an den Luftauslass (10 / s. auch Abb. oben / Ü
D
UND UNSTABZUG
6. Verbinden Sie die Kunststoffröhre (13) mit dem installierten Luftauslass (10),
unter Verwendung der entsprechenden Schrauben (17 / ST3. 5*10 / s. Abb.
unten). Verbinden Sie dann die gebogene Stützröhre (8 a) mit der
Kunststoffröhre (13)
(17 / ST3. 5*10 / s. Abb. unten).
