Dekorationsleisten aus Holz dürfen nicht verwendet werden.
2.3 Auswahl der Installationsumgebung / Maßangaben

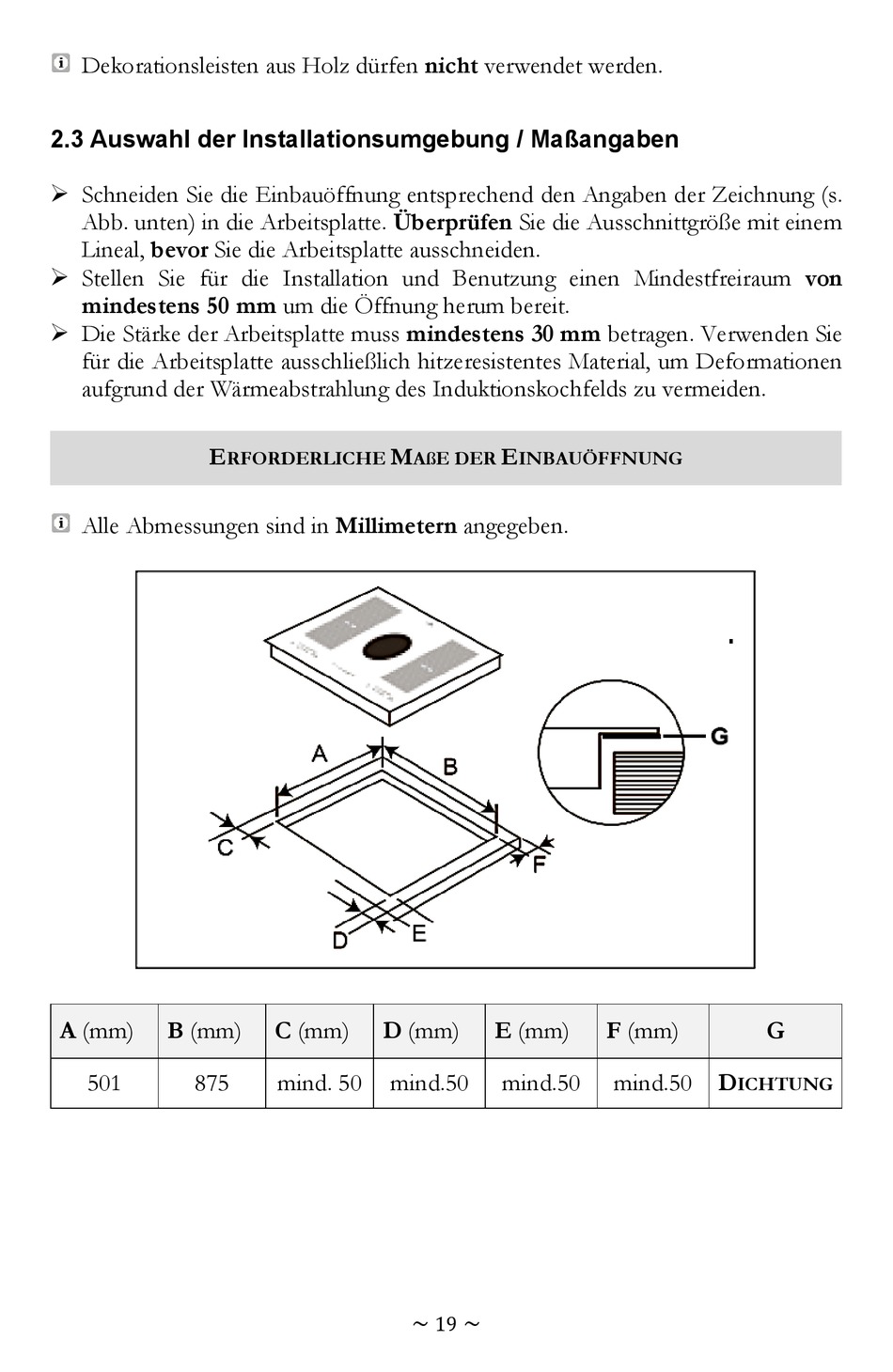

 Schneiden Sie die Einbauöffnung entsprechend den Angaben der Zeichnung (s.
Abb. unten) in die Arbeitsplatte. Überprüfen Sie die Ausschnittgröße mit einem
Lineal, bevor Sie die Arbeitsplatte ausschneiden.
 Stellen Sie für die Installation und Benutzung einen Mindestfreiraum von
mindestens 50 mm um die Öffnung herum bereit.
 Die Stärke der Arbeitsplatte muss mindestens 30 mm betragen. Verwenden Sie
für die Arbeitsplatte ausschließlich hitzeresistentes Material, um Deformationen
aufgrund der Wärmeabstrahlung des Induktionskochfelds zu vermeiden.
E
Alle Abmessungen sind in Millimetern angegeben.
A (mm) B (mm)
501 875
M
RFORDERLICHE
C (mm) D (mm)
mind. 50 mind.50
E
AßE DER INBAUÖFFNUNG
E (mm)
mind.50
~ ~
19
F (mm) G
D
mind.50
ICHTUNG
