VORSICHT!
• Bevor Sie beginnen, lesen Sie die Produktinformationen und Sicherheitshinweise sorgfältig durch (siehe
das im Dokumentationssatzenthaltene PDF oder das im Lieferumfang enthaltene Druckblatt).
• Um ESD-Schäden an den Komponenten zu vermeiden, berühren Sie immer das geerdete Metallge-
häuse des Kommunikationsservers, bevor Sie Arbeiten im Gehäuse durchführen. Dies gilt auch für die
Handhabung von Schnittstellenkarten, Prozessorkarten und Systemmodulen, die nicht in der ESD-
Schutzhülle verpackt sind.
1. Stellen Sie sicher, dass der Kommu-
nikationsserver von der Stromver-
sorgung getrennt ist.
2. Entfernen Sie die Gehäuseabde-
ckung.
3. Schließen Sie den Erdungsdraht an
die Erdungsklemme der Boden-
platte an.
4. Montieren Sie Schnittstellenkarten
(falls vorhanden):
– Stecken Sie Schnittstellenkarten
in die IC1...IC4-Steckplätze.
– Montieren Sie die entsprechen-
den Verdrahtungsadapter in die
Buchsen WA1...WA4. Beachten
Sie den Aufdruck auf den Adap-
tern für die Steckrichtung.
5. Montieren Sie ggf. DSP-Module:
– Stecken Sie die DSP-Module in den entsprechenden Steckplatz auf dem Main-
board.
– Es können maximal drei DSP-Module gestapelt werden.
6. Montieren Sie die Gehäuseabdeckung.
7. Schließen Sie das LAN-Kabel an die
Hinweis
Es ist wichtig, die
funktionieren.
8. Verbinden Sie das Netzteil mit der Buchse auf der Frontplatte und dem Netzteil
(100...240 VAC / 48...62 Hz).
Nach Abschluss der Inbetriebnahme SMB Controller läuft die Anlage im normalen
Betriebsmodus. Die PWR-LED leuchtet (grün) und die SYS-LED blinkt langsam
Mitel SMB Controller
syd-0658/2.1 – R6.1 – 06.2019
Eth0
Eth0
Schnittstelle zu verwenden, da die anderen LAN-Schnittstellen nicht
DSP
EIP
CPU
IC1
WA1 WA2
1.1-1.4
2.1-2.4
LAN-Schnittstelle auf der Frontplatte an.

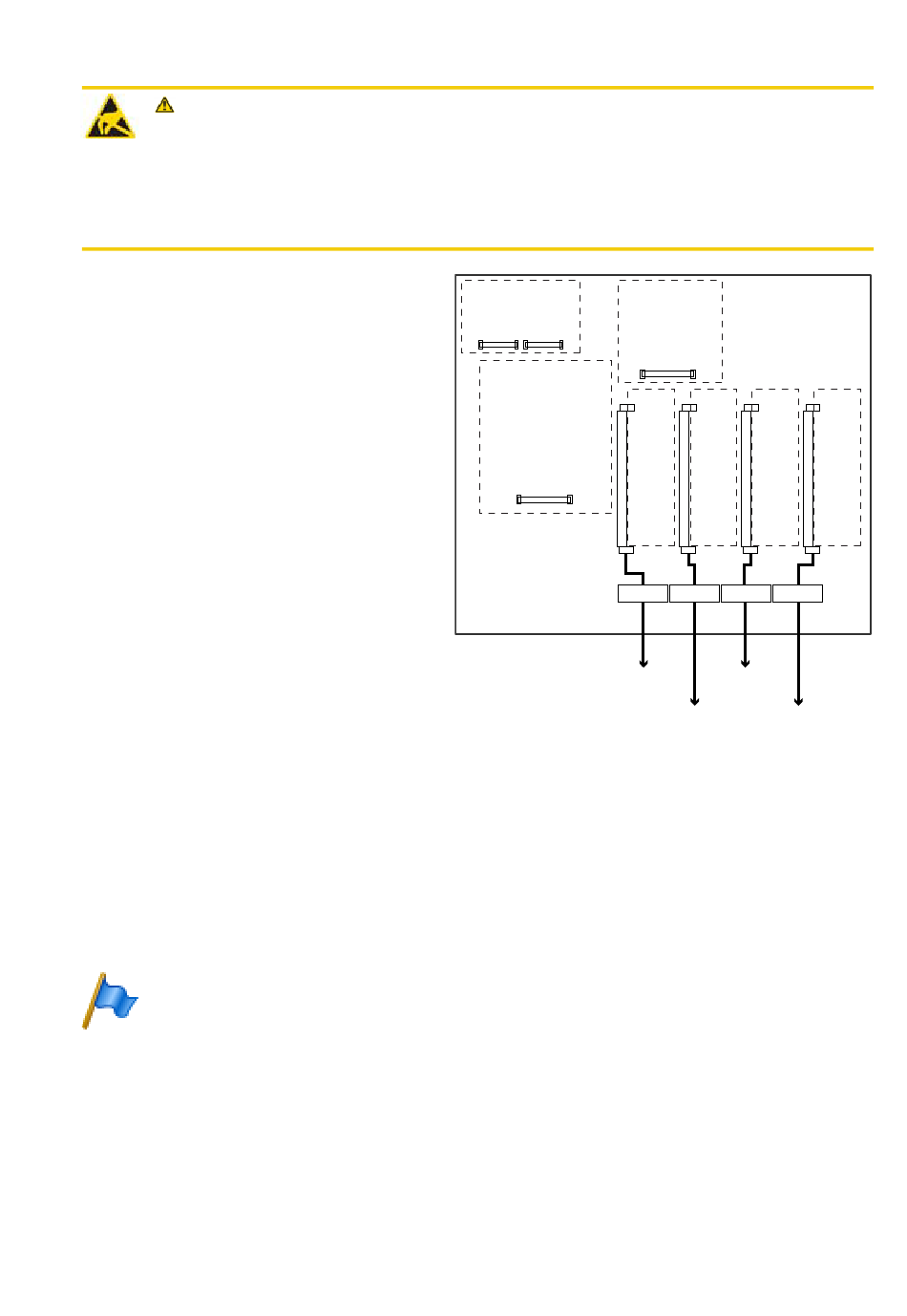

Systemübersicht
IC2
IC3
IC4
WA3
WA4
3.1-3.4
4.1-4.4
41
