Installieren
nicht verwendet werden. Die 2 vierfach belegten Buchsen werden über die Frontplatte
des Fan-Out-Panel-Steckverbinders (FOP) mit 2 Patchkabeln geschleift.

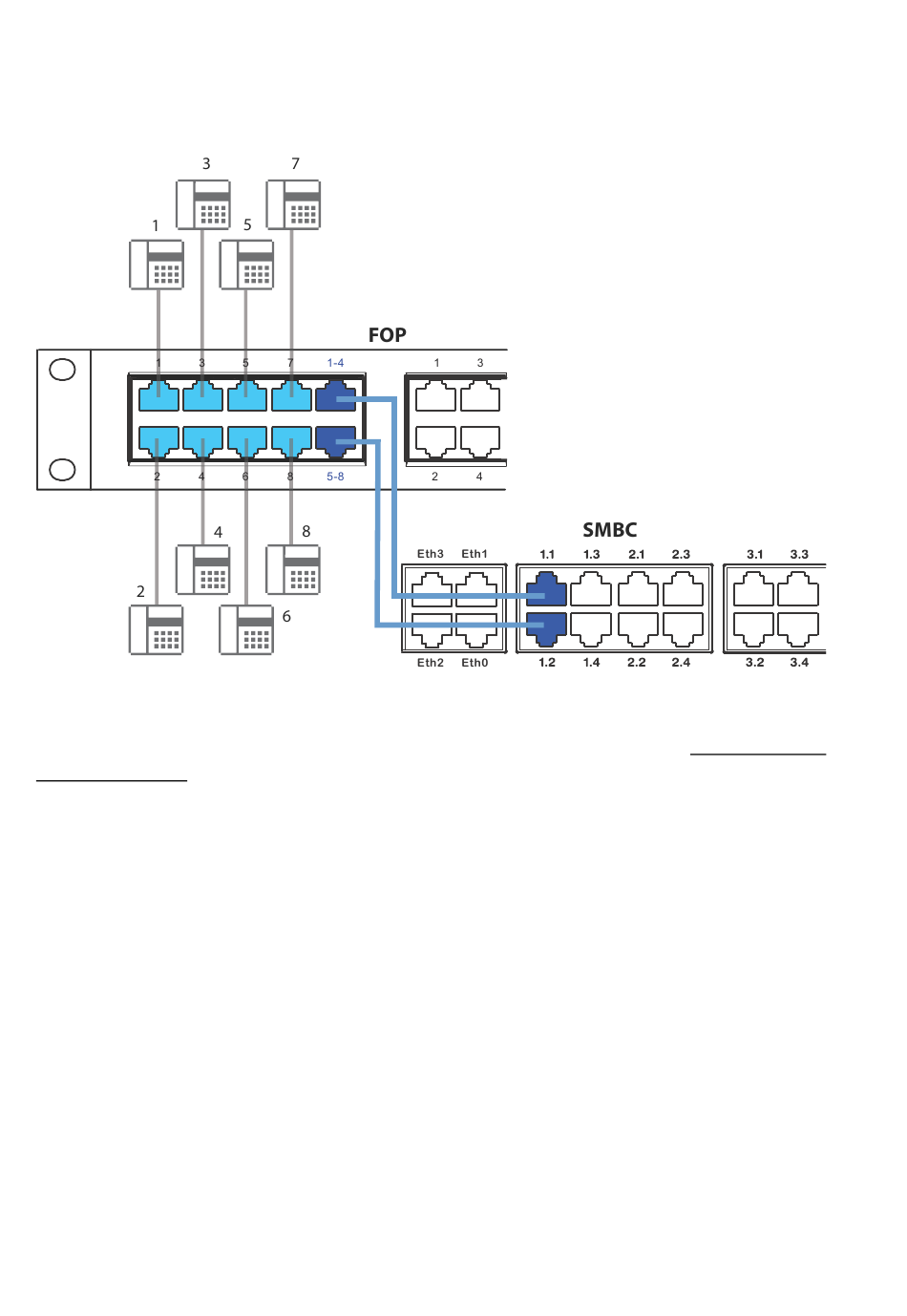

Fig. 58
Beschaltung von vierfach belegten Buchsen via Verteilpanel FOP
Patchkabel sind in Längen von 1 und 2 Metern separat erhältlich (siehe "Übersicht Ma-
terial", Seite 250).
Die interne Verdrahtung des Verteilpanels ist in der folgenden Tabelle ersichtlich. Die
Verdrahtung ist für die Buchsen 1 - 4 aufgezeigt. Die Verdrahtung der Buchsen 5 - 8 ist
entsprechend.
144
Mitel SMB Controller
syd-0658/2.1 – R6.1 – 06.2019
