Installieren
Die zulässigen Schalter- bzw. Schleifenwiderstände betragen:
• Aktivzustand (Ein): < 1 kΩ
• Passivzustand (Aus): > 4 kΩ
An die Kabel bestehen keine speziellen Anforderungen.
VORSICHT!
Steuereingänge müssen potentialfrei angeschlossen werden.

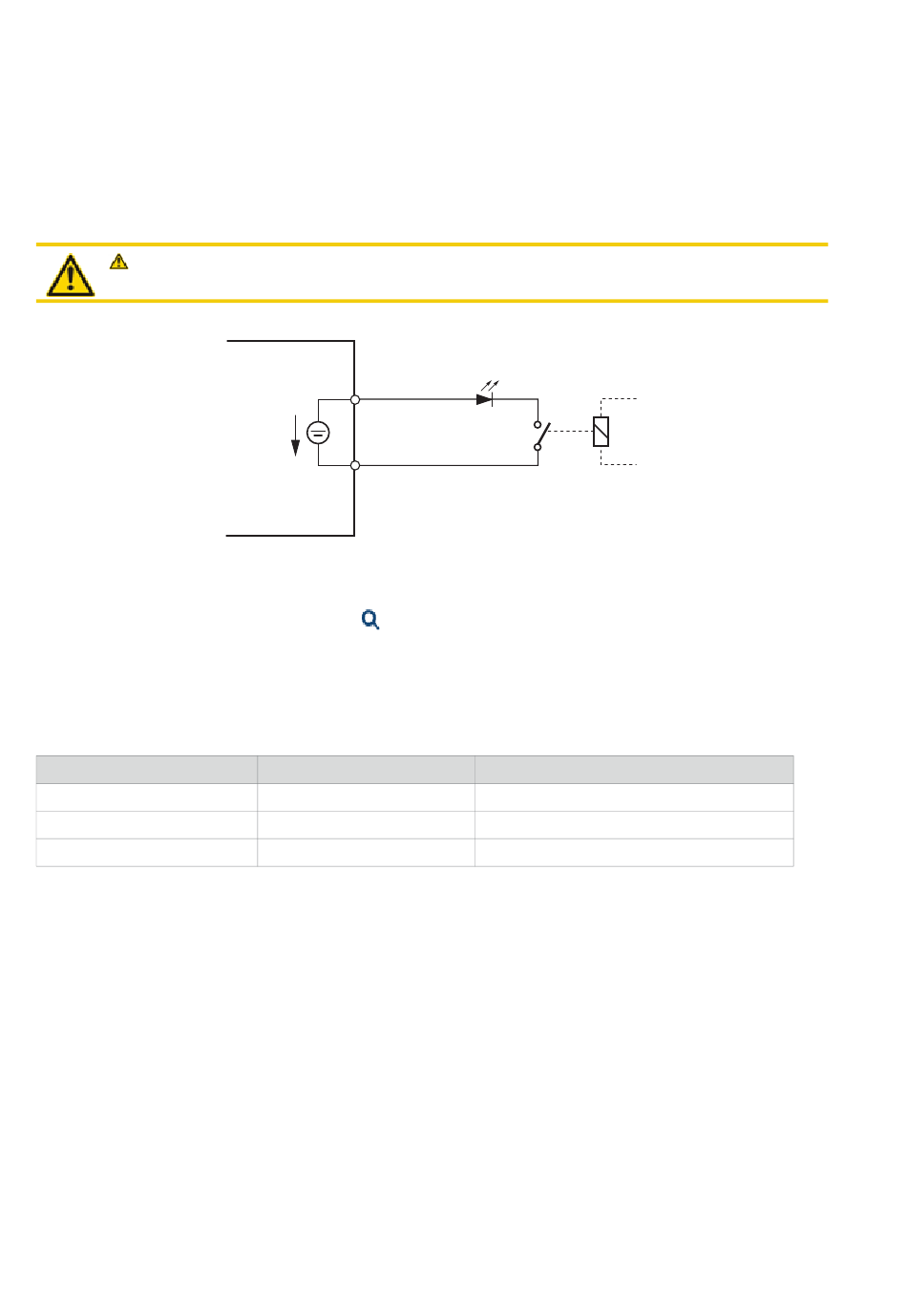

Fig. 55
Beschaltung für FXS-Modus: Steuereingang
In der Schaltgruppenkonfiguration (
Schaltgruppe zugewiesen. Um alle 3 Schaltpositionen einer Schaltgruppe steuern zu
können, braucht es 2 Steuereingänge, die je nach Zustand die Schaltposition der
Schaltgruppe umschalten.
Tab. 61
Schaltgruppensteuerung über die Steuereingänge
FXS-Steuereingang 1
Aus
Ein
beliebig
Im weiteren gilt:
• Dieselben Steuereingänge können eine oder mehrere Schaltgruppen steuern.
• Dieselbe Schaltgruppe kann nur von den 2 zugewiesenen Steuereingängen umge-
schaltet werden.
• Die Steuerung der Schaltgruppen über die Steuereingänge hat Vorrang gegenüber
der Steuerung über Funktionscodes.
FXS-Modus: Zentralwecker
Eine FXS-Schnittstelle pro Kommunikationsserver kann für den Anschluss eines Zent-
ralweckers konfiguriert werden. Als Zentralwecker können handelsübliche Zusatzwe-
142
a
24 VDC
b
FXS-Schnittstelle
=xb) werden die Ports der Steuereingänge einer
FXS-Steuereingang 2
Aus
Aus
Ein
25mA
Schaltpositionen Schaltgruppe
Position 1
Position 2
Position 3
Mitel SMB Controller
syd-0658/2.1 – R6.1 – 06.2019
