Anschluss
Die Belegung der RJ45-Buchsen der Anschlussfront:

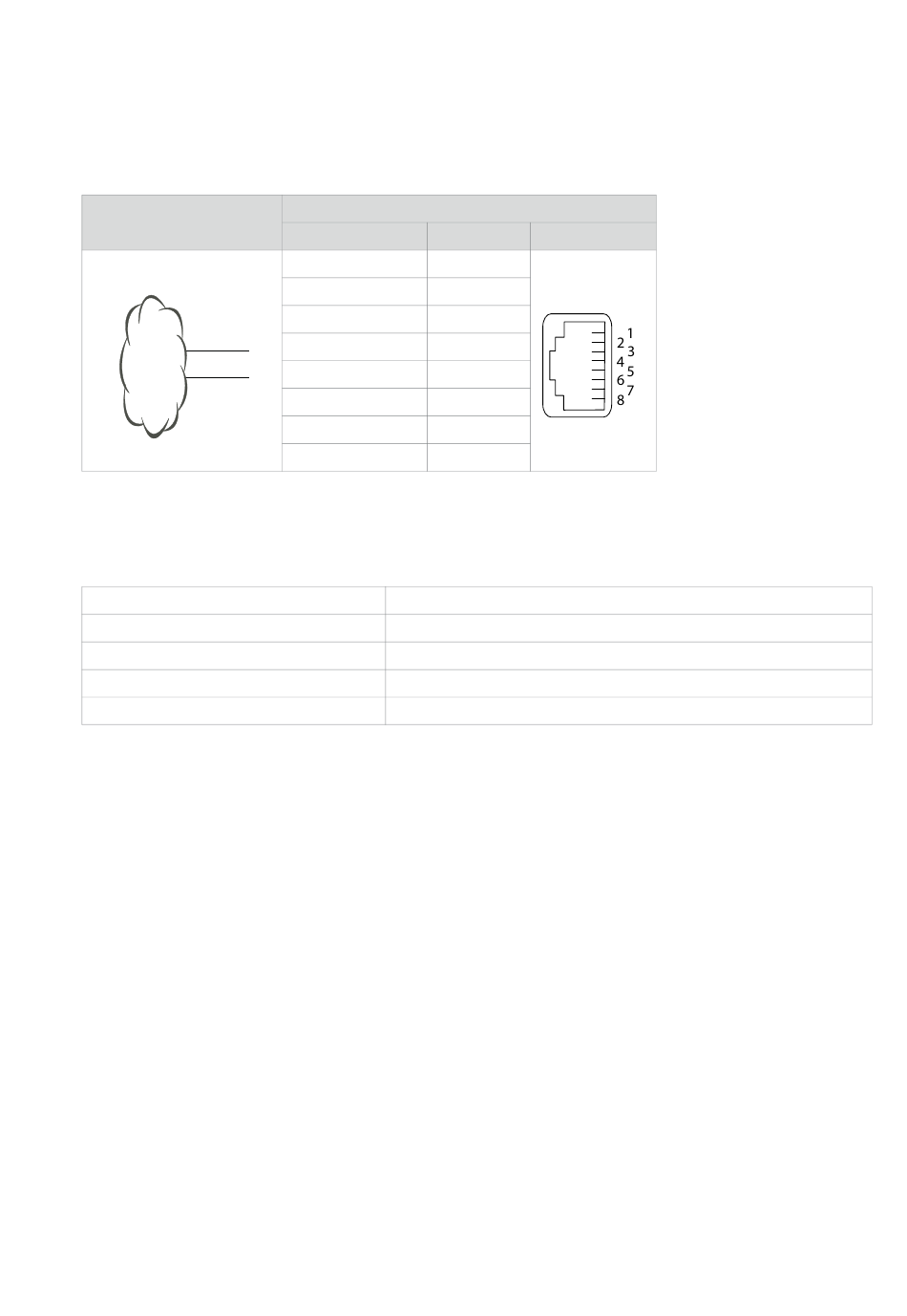

Tab. 46
Beschaltung FXO-Netzschnittstelle
Öffentliches analoges
Netz
a
b
Kabelanforderungen
Tab. 47
Anforderungen an Kabel FXO-Netzanschluss
Leiterpaare × Leiter
verseilt
Drahtdurchmesser Ader
Abschirmung
Widerstand
4. 7. 3
Endgeräteschnittstellen
Die Anzahl der verfügbaren Endgeräteschnittstellen auf dem Mainboard kann durch
Bestücken von Schnittstellenkarten erhöht werden.
Die RJ45-Steckerbelegung ist für Schnittstellen des Mainboards und der Endgeräte-
karten dieselbe.
4. 7. 3. 1
Endgeräteschnittstellen DSI
Mit Schnittstellenkarten EADP4 und den entsprechenden Verdrahtungsadaptern kön-
nen an den RJ45-Buchsen 1.x...4.x DSI-Klemmenschnittstellen zur Verfügung gestellt
werden. Die möglichen RJ45-Buchsen sind in der nachfolgenden Abbildung farblich
ausgezeichnet.
Mitel SMB Controller
syd-0658/2.1 – R6.1 – 06.2019
Kommunikationsserver
Signal FXO
Pin
–
1
–
2
–
3
a
4
b
5
–
6
–
7
–
8
1 × 2
nicht nötig
0.4 ... 0.8 mm
nicht nötig
max. 2 × 250 Ω
Buchse
Installieren
123
