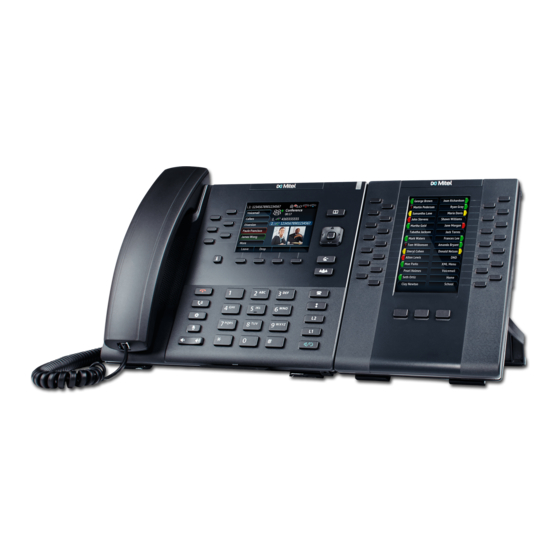

- Seite 1 Erweiterungsmoduls Mitel M685i 41-001525-03 REV00 INSTALLATIONSANLEITUNG...
- Seite 2 HINWEIS Die in diesem Dokument enthaltenen Informationen sind nach Auffassung von Mitel Networks™ Corporation (MITEL®) in jeder Hinsicht genau. Dennoch übernimmt MITEL keine Garantie für die Genauigkeit dieser Informationen. Die Informationen können sich ohne Vorankündigung ändern und können nicht als Verpflichtung seitens Mitel, ihrer Tochtergesellschaften oder Niederlassungen ausgelegt werden.
-
Seite 3: Software-Lizenzvereinbarung
Recht zur Nutzung der Software in Objektform und ausschließlich in Verbindung mit den Geräten ein, für die die Software vorgesehen ist. Dieses Produkt kann Programme enthalten, die von Dritten zur Weitergabe unter den Bedingungen dieser Vereinbarung an Mitel lizenziert wurden. Diese Programme sind vertraulich und Proprietär. Sie sind als solche als nicht veröffentlichte Arbeiten durch das Urheberrecht und vollumfänglich durch internationale... -
Seite 4: Inhaltsverzeichnis
Anschluss mehrerer Erweiterungsmodule M685i ........ -
Seite 5: Willkommen
• Konfigurierbare Softkeys unterstützen erweiterte Funktionen wie SCA (Shared Call Appearance), BLF (Besetztanzeige) und Direktwahl • Anschluss von weiteren M685i- und M680i-Modulen in Reihe bis zu einer Gesamtzahl von drei Erweiterungsmodulen • Vom Mitel Telefon gespeist (kein separates Netzteil erforderlich) -
Seite 6: Teile Des Erweiterungsmoduls
Erweiterungsmoduls Mitel M685i Installationsanleitung TEILE DES ERWEITERUNGSMODULS Vergewissern Sie sich beim Auspacken des Erweiterungsmoduls M685i, dass die folgenden Teile vorhanden sind. Sollte ein Teil fehlen, wenden Sie sich bitte an den Lieferanten. Dokumentation 1x Schraube 6 mm M685i Modul Standfuß für und behördliche... -
Seite 7: Installation
2. Drehen Sie das Telefon um, sodass die Unterseite zu Ihnen zeigt. 3. Drehen Sie das Erweiterungsmoduls M685i um, sodass die Unterseite des Moduls zu Ihnen zeigt. 4. Anschluss des Moduls an das Telefon 6865i: Schrauben Sie die zwei 8 mm-Schrauben mit einem Kreuzschlitz-Schraubendreher (PH 2) in die Schraublöcher B und C, und fahren... - Seite 8 Erweiterungsmoduls Mitel M685i Installationsanleitung 8 mm-Schrauben mit einem Kreuzschlitz-Schraubendreher (PH 2) in die Schraublöcher A und C. Zum Verlängern herausziehen Verlängerte Anschluss- Nicht verlängerte halterung (6867i/6869i) Halterung (6865i)
- Seite 9 Installation 5. Bringen Sie das Erweiterungsmoduls M685i mithilfe der Anschlusshalterung an Ihrem Telefon an, wie in den folgenden Abbildungen gezeigt. 6865i-Anschluss 6867i/6869i- Anschluss 6. Schrauben Sie die 6 mm-Schraube mit einem Kreuzschlitz-Schraubendreher (PH 2) in das Schraubloch D.
-
Seite 10: Montage Des Standfußes
Erweiterungsmoduls Mitel M685i Installationsanleitung MONTAGE DES STANDFUßES 1. Suchen Sie auf der Unterseite des Erweiterungsmoduls M685i nach der Aussparung für den Standfuß. 2. Setzen Sie den Standfuß vorsichtig in die Aussparung ein und schieben Sie ihn nach rechts, bis er einrastet. -
Seite 11: Anschluss Mehrerer Erweiterungsmodule M685I
Gehen Sie wie folgt vor, um weitere Erweiterungsmoduls M685i-Einheiten an Ihr IP-Telefon anzuschließen: 1. Drehen Sie das Telefon und das damit verbundene Erweiterungsmoduls M685i um, sodass die Unterseite zu Ihnen zeigt. 2. Drehen Sie das oder die weiteren Erweiterungsmoduls M685i-Einheiten um, sodass die Unterseite zu Ihnen zeigt. -
Seite 12: Konfiguration Und Verwendung
Die konfigurierbaren Softkeys auf dem Erweiterungsmoduls M685i unterstützen zahlreiche verschiedene Funktionen. Nach dem Anschluss eines oder mehrerer Erweiterungsmodule an das IP-Telefon 6865i, 6867i oder 6869i können Sie deren Tasten in der Mitel Web-Benutzerschnittstelle unter Betrieb > Erweiterungsmodul <n> konfigurieren (wobei n die Nummer des Moduls bezeichnet). -
Seite 13: Beschränkte Garantie
BESCHRÄNKTE GARANTIE (Nicht gültig in Australien – Beschränkte Garantie für Australien siehe unten) Mitel gewährt für dieses Produkt während eines Zeitraums von einem (1) Jahr ab dem ursprünglichen Kaufdatum („Garantiezeit“) eine Garantie gegen Defekte und Fehlfunktionen gemäß der von Mitel autorisierten, schriftlichen Funktionsspezifikation. Im Fall eines Defekts... -
Seite 14: Service Nach Ablauf Der Garantie
Mitel bietet auch nach Ablauf der Garantie einen Reparatur- und Supportservice für dieses Produkt an. Im Rahmen dieses Services wird Ihr Mitel Produkt nach Ermessen von Mitel zu einem Festpreis repariert oder ausgetauscht. Alle Versandkosten sind von Ihnen zu tragen. -
Seite 15: Beschränkte Garantie (Nur Australien)
(„Garantiezeit“) eine Garantie gegen Defekte und Fehlfunktionen gemäß der von Mitel autorisierten, schriftlichen Funktionsspezifikation. Im Fall eines Defekts oder einer Fehlfunktion verpflichtet sich Mitel, das Produkt nach eigenem Ermessen und als alleinige Leistung im Rahmen dieser beschränkten Garantie entweder kostenlos zu reparieren oder zu ersetzen, sofern es innerhalb der Garantiezeit zurückgegeben wird... -
Seite 16: Garantie-Reparaturservice
Vorgehensweise: Falls Sie bei einem Ausfall des Produkts während der Garantiezeit Ansprüche gemäß dieser beschränkten Garantie geltend machen möchten, wenden Sie sich bitte an den autorisierten Mitel Händler, bei dem Sie dieses Produkt gekauft haben (Kontaktdaten siehe Rechnung), und legen Sie den Kaufbeleg vor. Sollten Versandkosten anfallen, sind diese von Ihnen zu tragen. -
Seite 17: Service Nach Ablauf Der Garantie
Produkt an. Sofern Sie nach australischem Verbraucherrecht (Australian Consumer Law) keine anderweitigen, nicht ausschließbaren Ansprüche wegen Nichterbringung zugesagter Leistungen haben, wird Ihr Mitel Produkt im Rahmen dieses Services nach Ermessen von Mitel zu einem Festpreis repariert oder ausgetauscht. Alle Versandkosten sind von Ihnen zu tragen.
