DSI-Endgeräteschnittstelle

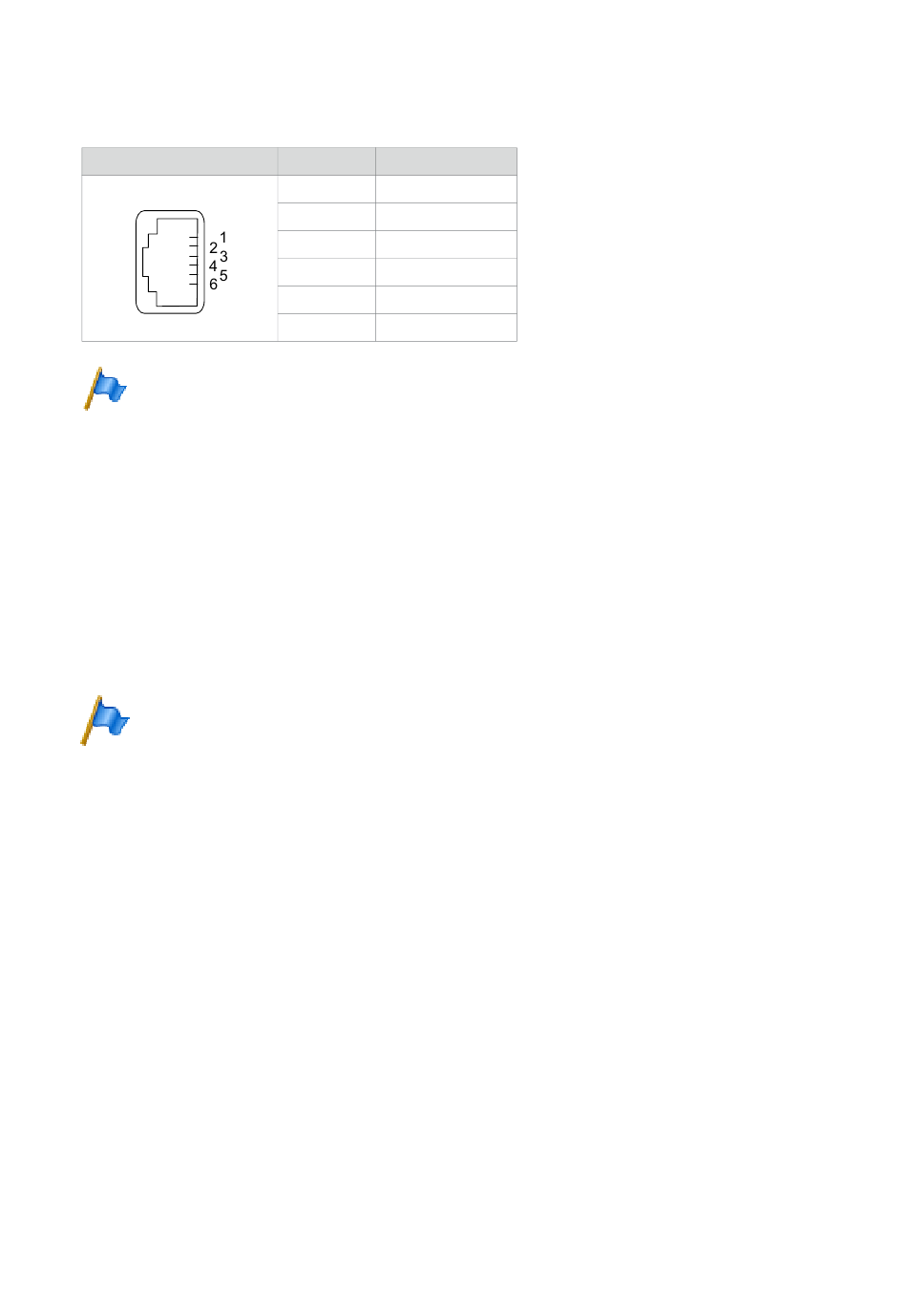

Tab. 70
DSI-Schnittstelle am Telefon
Buchse RJ45
Hinweis:
Die gesamte Länge der Kabel vom Kommunikationsserver zu einem Systemtelefon darf 10
Meter nicht unterschreiten.
Endgeräteauswahl
An einer DSI-Schnittstelle (nur DSI-AD2) können 2 Systemtelefone angeschlossen
werden. Das System kann die beiden Systemtelefone nur aufgrund der Stellung des
Adress-Schalters am Telefon unterscheiden. Folgende Einstellungen sind möglich
(EAZ = Endgeräte-Auswahlziffer):
• EAZ1
• TSD2
Hinweis:
In folgenden Fällen erscheint
nummer und der Portnummer auf der Anzeige. Das Systemtelefon ist in diesem Zustand nicht
betriebsbereit:
– Am angeschlossen Port ist ein Endgerät eröffnet aber der Adresswahlschalter ist falsch ein-
gestellt.
– Am angeschlossen Port ist noch kein Endgerät eröffnet.
Benutzerzuweisung
Jedes Endgerät wird in der Konfiguration einem Benutzer oder einem Free Seating
Pool zugewiesen. Ist am angeschlossenen Port ein Endgerät eröffnet und der Adress-
wahlschalter ist richtig eingestellt, aber das Endgerät ist keinem Benutzer oder keinem
Free Seating Pool zugewiesen, erscheint in der Anzeige des Systemtelefons
ber
mit Angabe der Endgeräte-ID. Das Systemtelefon ist in diesem Zustand nicht be-
triebsbereit.
Endgerätetyp
Der Endgerätetyp wird mit der Konfiguration des Systems festgelegt. Dort erfolgt auch
die Zuordnung der Linien bzw. Leitungen zu den Leitungstasten.
Mitel SMB Controller
syd-0658/2.1 – R6.1 – 06.2019
Pin
Signal
1
—
2
—
3
b
4
a
5
—
6
—
Not Configured
mit Angabe der Knotennummer, der Steckplatz-
Installieren
No Num-
