cker verwendet werden, die für den Parallelanschluss an analoge Endgeräte vorgese-
hen sind. Die Impedanz der angeschlossenen Generalglocke (bzw. Gesamtimpedanz
bei mehreren parallel geschalteten Geräten) darf jedoch nicht unter 1 kΩ. Die Rufspan-
nung beträgt 48 VAC. Zum Anschluss vieler Zusatzwecker ist ein 48 V Wechselstrom-
relais dazwischen zu schalten.

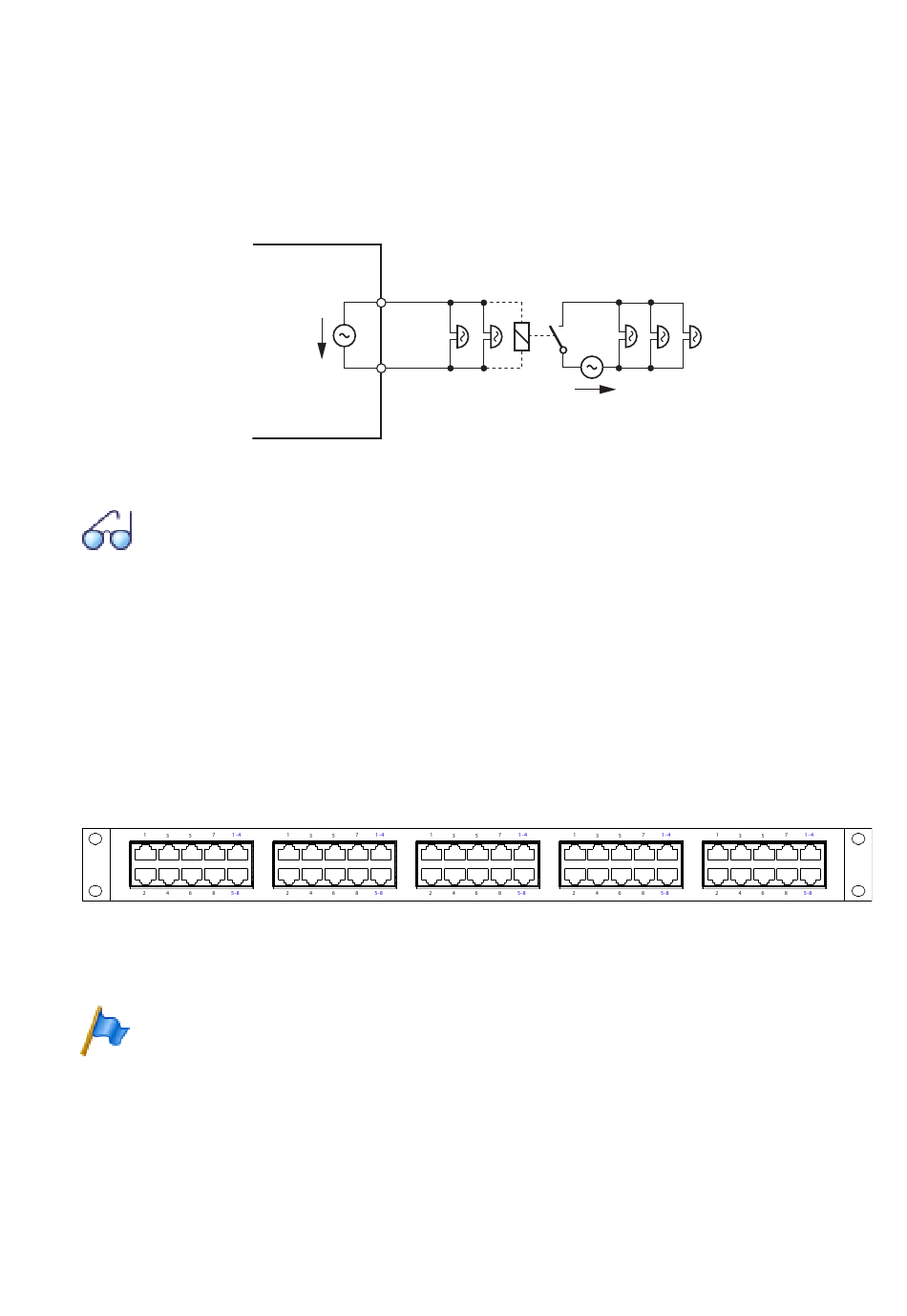

Fig. 56
Beschaltung für FXS-Modus: Zentralwecker
Siehe auch
"Zentralwecker an FXS-Schnittstelle" im Systemhandbuch "Systemfunktionen und Leistungs-
merkmale".
4. 7. 4
Verteilpanel FOP
Die Schnittstellenkarten 8DSI haben vierfach belegte RJ45-Buchsen. Mit dem Verteil-
panel FOP (Fan Out Panel) können insgesamt 10 vierfach belegte RJ45-Buchsen wie-
der auf einzelne RJ45-Buchsen aufgetrennt werden.
Das Verteilpanel FOP nimmt im Rack den Platz von einer Höheneinheit ein und kann
direkt über oder unter dem Kommunikationsserver montiert werden.
Fig. 57
Anschlussfront Verteilpanel FOP
Verteilpanels können auch abgesetzt, z. B. als Etagenverteiler, eingesetzt werden.
Hinweis:
Das Fan-Out-Panel FOP muss in ein 19"-Rack eingebaut werden.
Anschluss
Die folgende Abbildung zeigt den Anschluss einer Schnittstellenkarte 8DSI auf Steck-
platz IC1 mit Klemmen. Mit dieser Karte und dem entsprechenden Verdrahtungsadap-
ter stehen 2 vierfach belegte RJ45-Buchsen auf der Frontplatte an den Schnittstellen
1.1 und 1.2 zur Verfügung, während die 2 verbleibenden RJ45-Buchsen 1.3 und 1.4
Mitel SMB Controller
syd-0658/2.1 – R6.1 – 06.2019
a
48 VAC
b
FXS-Schnittstelle
48 VAC
Installieren
143
