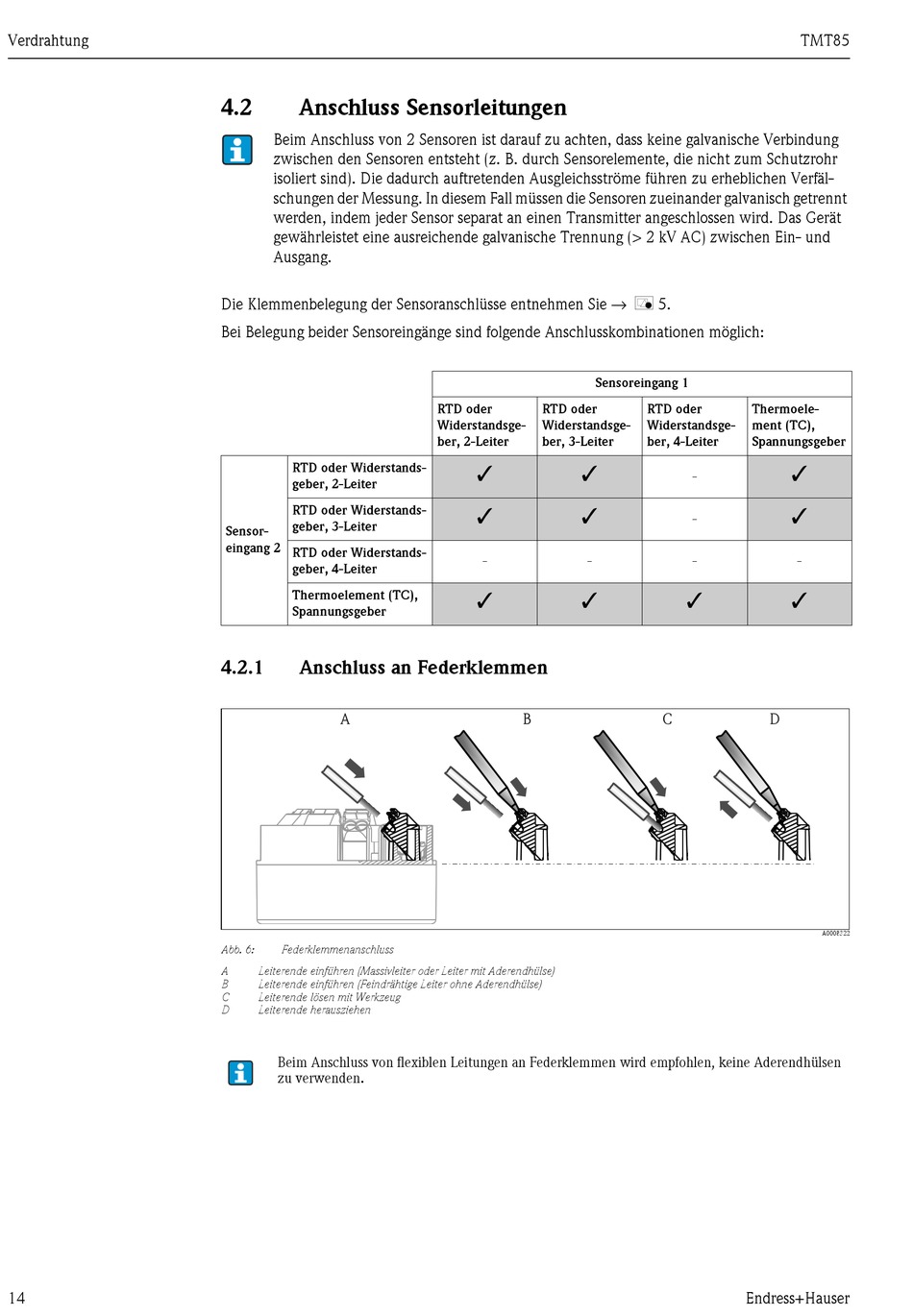

Verdrahtung
14
4.2

Anschluss Sensorleitungen

Beim Anschluss von 2 Sensoren ist darauf zu achten, dass keine galvanische Verbindung
zwischen den Sensoren entsteht (z. B. durch Sensorelemente, die nicht zum Schutzrohr
isoliert sind). Die dadurch auftretenden Ausgleichsströme führen zu erheblichen Verfäl-
schungen der Messung. In diesem Fall müssen die Sensoren zueinander galvanisch getrennt
werden, indem jeder Sensor separat an einen Transmitter angeschlossen wird. Das Gerät
gewährleistet eine ausreichende galvanische Trennung (> 2 kV AC) zwischen Ein- und
Ausgang.
Die Klemmenbelegung der Sensoranschlüsse entnehmen Sie → å 5.
Bei Belegung beider Sensoreingänge sind folgende Anschlusskombinationen möglich:
RTD oder Widerstands-
geber, 2-Leiter
RTD oder Widerstands-
geber, 3-Leiter
Sensor-
eingang 2
RTD oder Widerstands-
geber, 4-Leiter
Thermoelement (TC),
Spannungsgeber
4.2.1

Anschluss an Federklemmen

Abb. 6: Federklemmenanschluss
A Leiterende einführen (Massivleiter oder Leiter mit Aderendhülse)
B Leiterende einführen (Feindrähtige Leiter ohne Aderendhülse)
C Leiterende lösen mit Werkzeug
D Leiterende herausziehen
Beim Anschluss von flexiblen Leitungen an Federklemmen wird empfohlen, keine Aderendhülsen
.
zu verwenden
Sensoreingang 1
RTD oder RTD oder
Widerstandsge- Widerstandsge-
ber, 2-Leiter ber, 3-Leiter
 Â
 Â
- -
 Â
TMT85
RTD oder Thermoele-
Widerstandsge- ment (TC),
ber, 4-Leiter Spannungsgeber
Â
-
Â
-
- -
 Â
Endress+Hauser
A0008322
