12.2.4

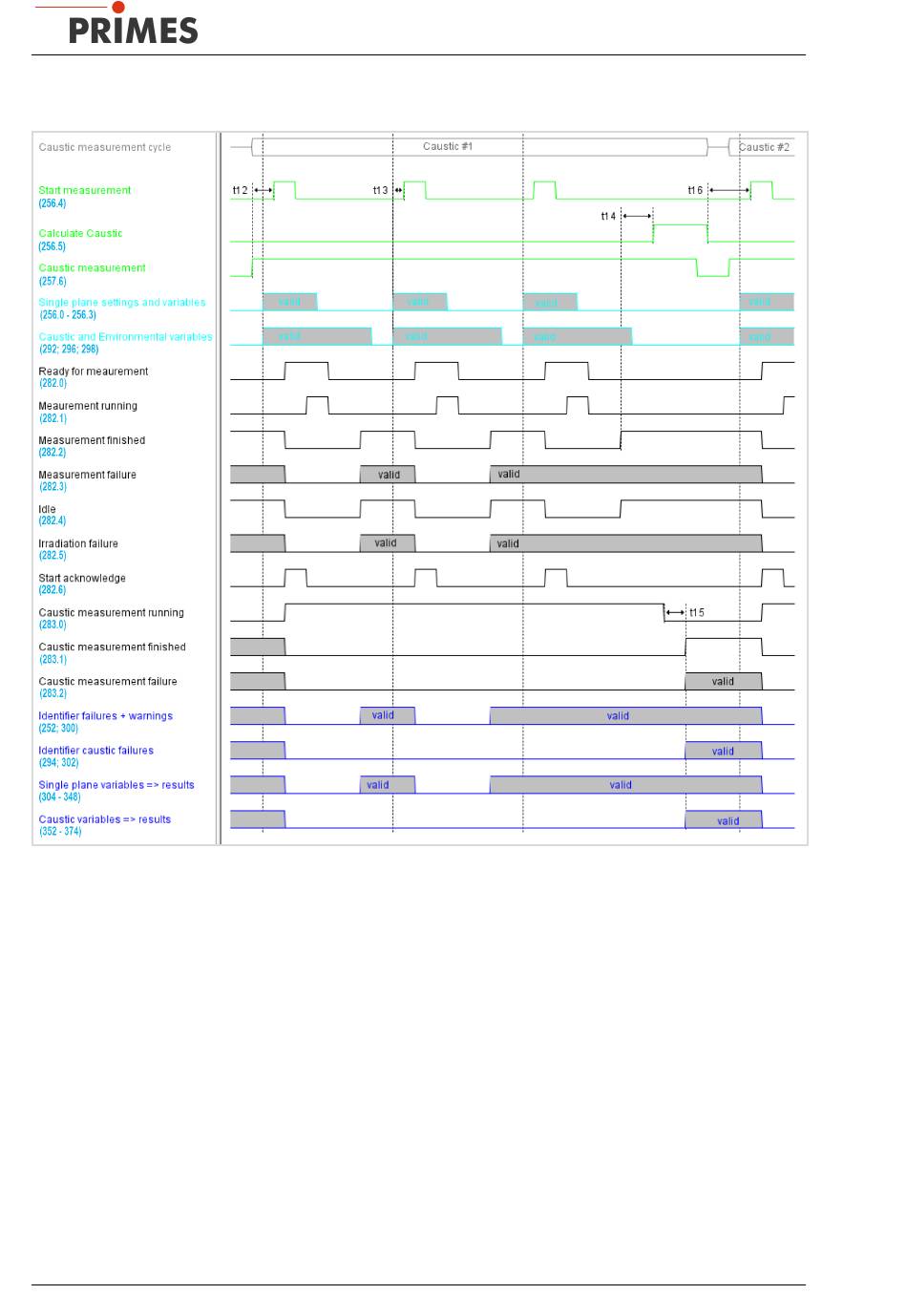

Timing-Diagramm Kaustikmessung
Abb. 12.4:
Timing-Diagramm Kaustikmessung
t12:
Vor dem Start der ersten Einzelebenen-Messung muss "Caustic measurement" gesetzt werden
und darf frühestens dann gelöscht werden, wenn „Caustic measurement finished" gesetzt wurde.
Möchte man mehrere Kaustiken hintereinander messen, kann das Flag auch dauerhaft gesetzt
bleiben.
t13:
Die Caustic Variables (Ebenen-Index und Z-Position) müssen genau wie die Single plane vari-
ables gesetzt sein, ehe das Flag „Start measurement" gesetzt wird. Dies gilt für jede einzelne
Messebene. Gelöscht werden sollten die Parameter frühestens, wenn „Start acknowledge"
wieder gelöscht wurde, die Environmental variable Leistung sogar erst, wenn „Measurement fini-
shed" gesetzt ist. Sobald die Caustic Variables eingelesen wurden, wird "Caustic measurement
running" gesetzt.
t14:
Wenn die letzte Einzelebene gemessen und die zugehörigen Berechnungen durchgeführt wurden
(„Measurement finished" gesetzt), kann man „Calculate Caustic" setzten. Daraufhin wird "Caustic
measurement running" gelöscht.
72
FocusParameterMonitor FPM
Revision 08 DE - 12/2023
