FocusParameterMonitor FPM
Spannungsversorgung (XD1/XD2
Die Steckverbinder für die PROFINET M12 Spannungsversorgung sind 5-polige, L-codierte M12-Steckver-
binder. Sie sind intern 1:1 durchverbunden.
Der Stecker dient zur Einspeisung, die Buchse zum Weiterschleifen der Versorgungsspannung.

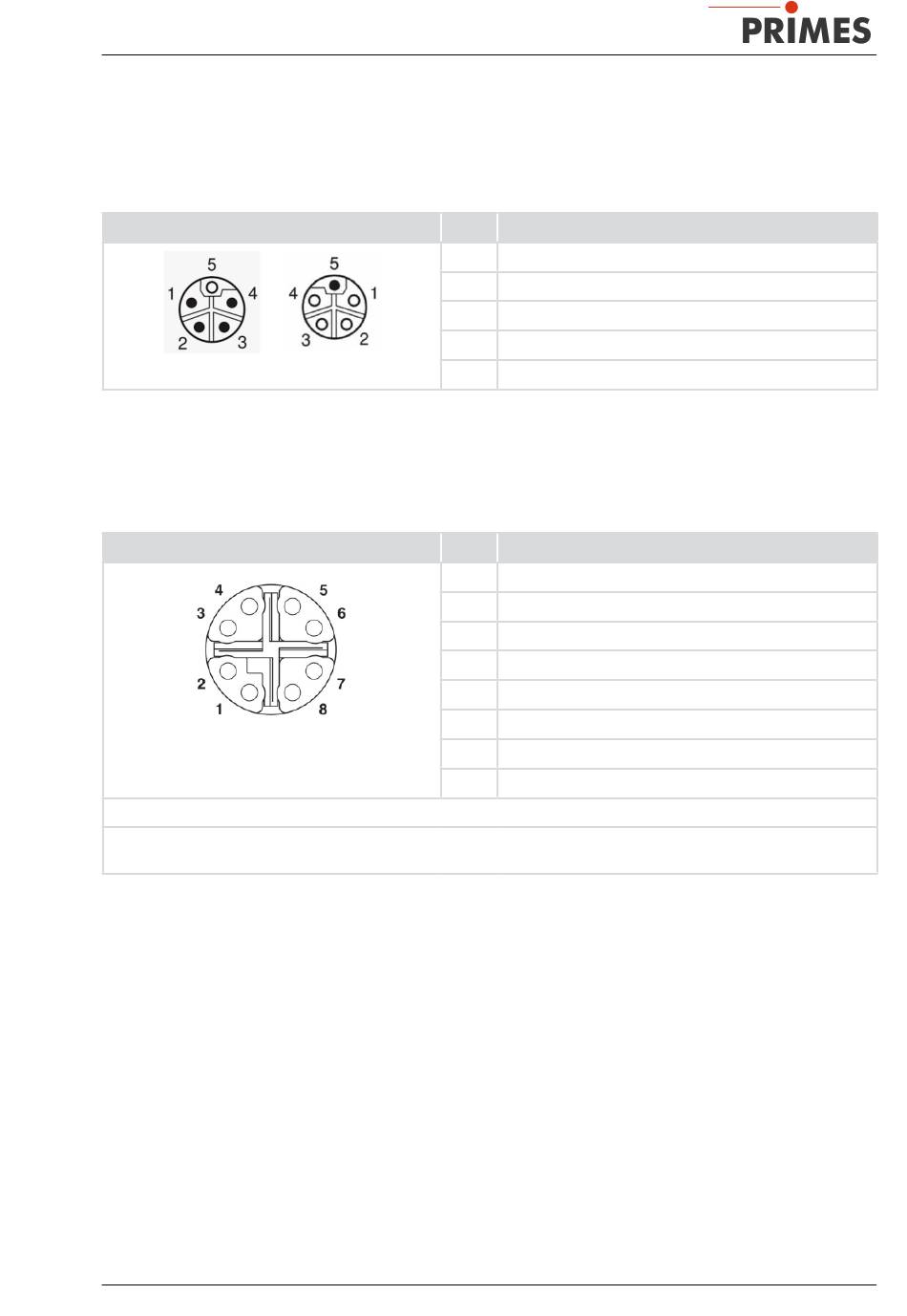

Pinbelegung (Draufsicht Steckseite)
Stecker
Tab. 7.5:
Steckerbelegung Spannungsversorgung
Ethernet (XP3)
Der Steckverbinder für den PROFINET M12 Ethernet-Port ist ein 8-poliger, X-codierter M12 SPEEDCON-
Steckverbinder.
Pinbelegung (Draufsicht Steckseite)
Buchsenbezeichnung: Phoenix-Contact 1404548 VS-BH-M12FSX-10G-RJ45-90
Passendes Kabel: Phoenix Contact 105477; Patchkabel CAT6A M12 auf RJ45; VS-M12MSS-IP20-94F/ 5,0/10G
(1440627).
Tab. 7.6:
Anschlussbelegung Ethernetbuchse
Revision 08 DE - 12/2023
)
Pin
1
2
3
4
Buchse
5
Pin
1
2
3
4
5
6
7
8
Funktion
+24 V Sensorversorgung
Bezugsmasse Aktor
Bezugsmasse Sensor
+24 V Aktorversorgung
FE (Funktionserde)
Funktion
TX+
TX-
RX+
RX-
Nicht verbunden
Nicht verbunden
Nicht verbunden
Nicht verbunden
25
