FocusParameterMonitor FPM
Ethernet
Der Ethernet-Port befindet sich entweder verdeckt unter der Wartungsklappe (Service access) oder in einer
Wartungsklappe mit frei zugänglichem Ethernet-Port.
Der Ethernet-Port ist ein RJ45-Steckverbinder.
7.2.2
Gerätestammdatei (GSDML-Datei)
Die GSDML-Datei für den FPM mit Kaustikoption und mit PROFINET-Interface hat den Namen:
GSDML-V2.2-PRIMES FPM-PN-CU-AIO-20151022.xml
Sie befindet sich auf dem mitgelieferten PRIMES USB-Stick.

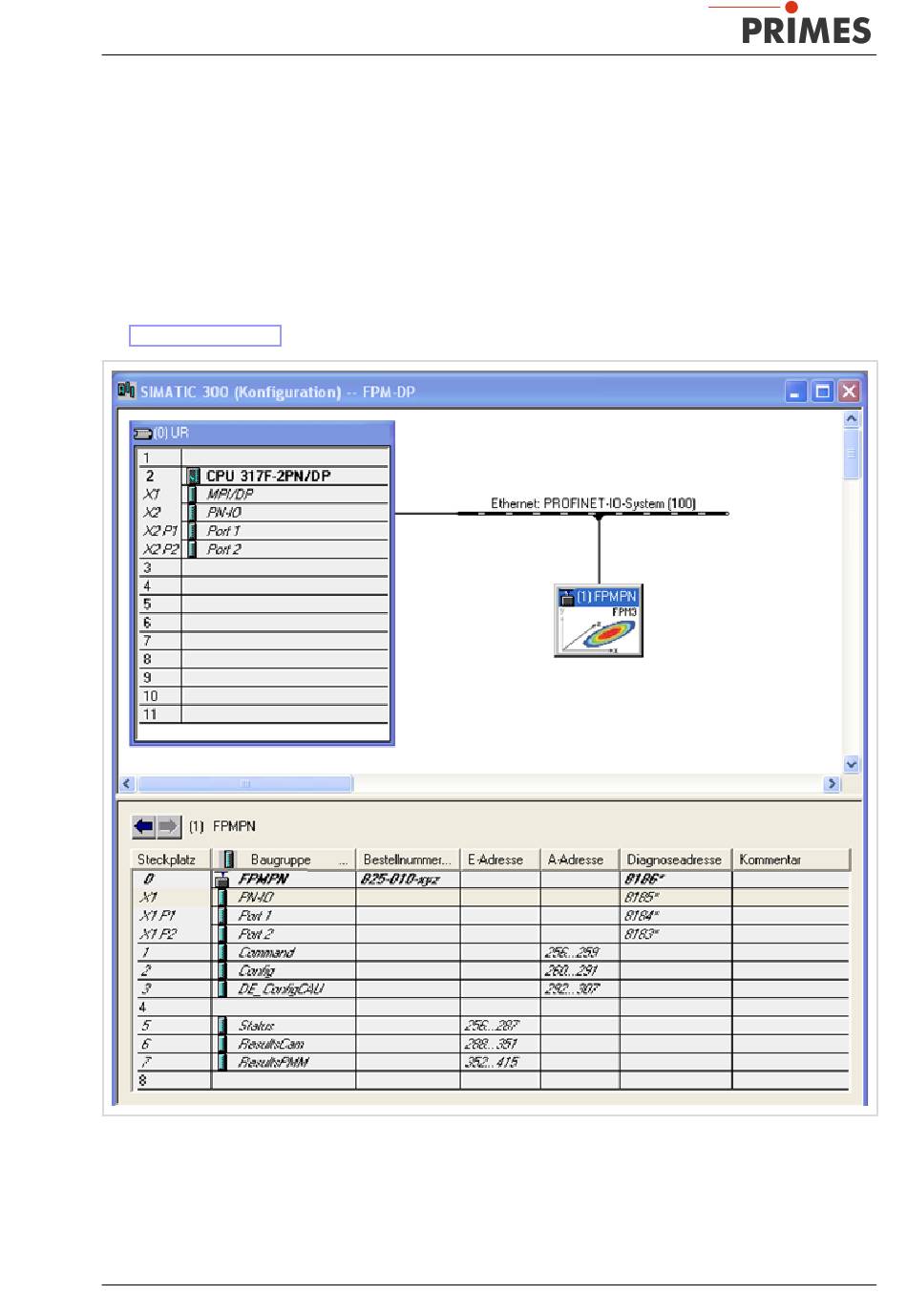

Die Abb. 7.5 auf Seite 23 zeigt die Einbindung der GSDML-Datei unter Step7.
Abb. 7.5:
Einbindung der GSDML-Datei unter Step7
Revision 08 DE - 12/2023
23
