FocusParameterMonitor FPM
4.4

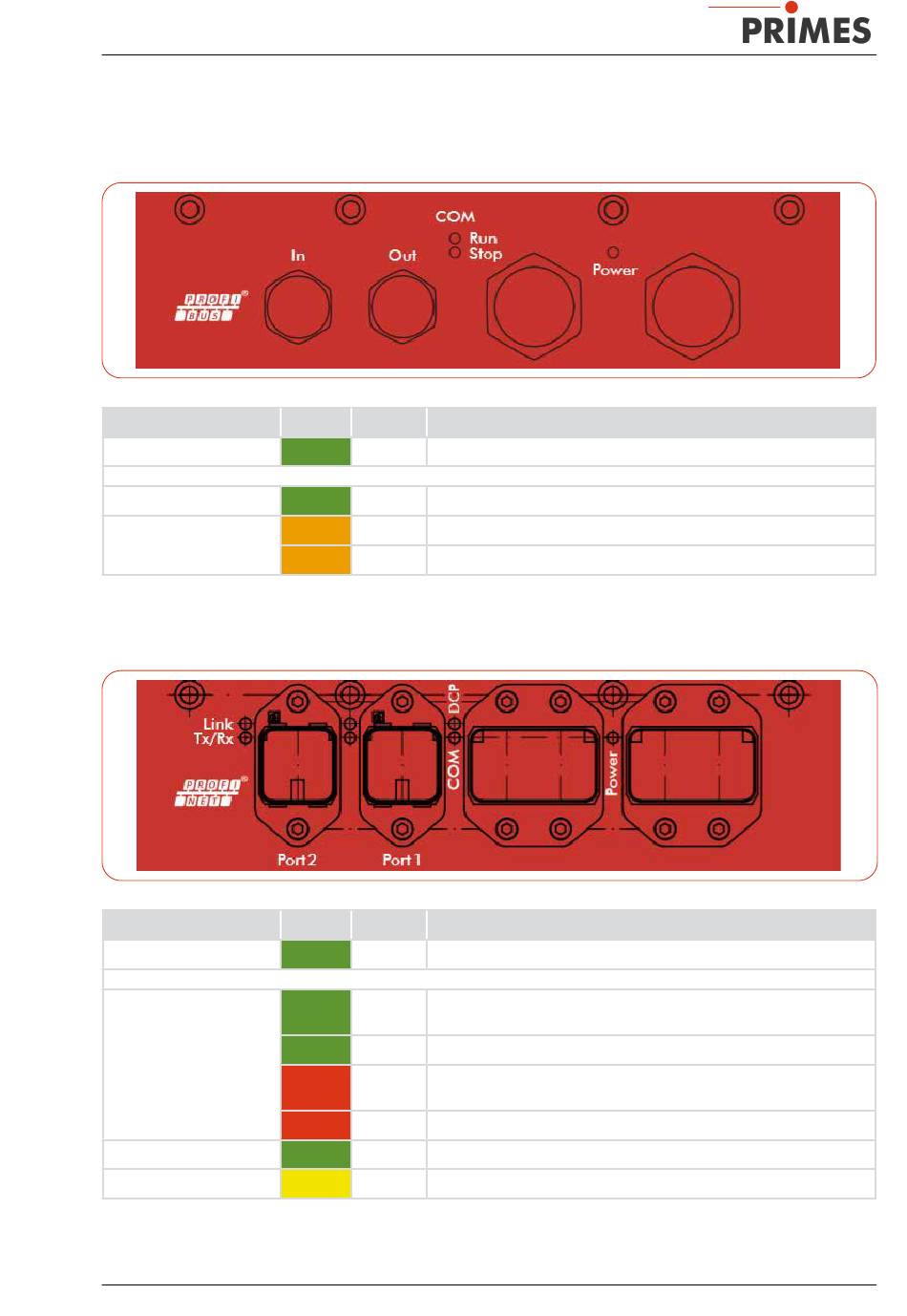

Optische Anzeigen
4.4.1
FPM PROFIBUS
LED
Power
COM Run
COM Stop
Tab. 4.1:
LEDs und Farben PROFIBUS
4.4.2
FPM PROFINET
LED
Power
COM
Link (Port 1 und Port 2)
Tx/Rx (Port 1 und Port 2)
Tab. 4.2:
LEDs und Farben PROFINET
Revision 08 DE - 12/2023
Farbe
Zustand
Bedeutung
Grün
Ein
Die Versorgungsspannung liegt an.
Grün
Ein
Auf dem Bus findet Kommunikation statt.
Orange
Ein
Es besteht eine Verbindung, es werden aber keine Daten ausgetauscht.
Orange
Blinkt
Das Messgerät hat keine physikalische Verbindung zum Bus.
Farbe
Zustand
Bedeutung
Grün
Ein
Die Versorgungsspannung liegt an.
Grün
Ein
Watchdog Timeout oder „Kanal-, generische oder erweiterte Diag-
nose vorhanden" oder Systemfehler.
Grün
Blinkt
DCP-Signal-Service wird über den Bus ausgelöst.
Rot
Ein
Keine Konfiguration oder langsame physikalische Verbindung oder
keine physikalische Verbindung.
Rot
Blinkt
Kein Datenaustausch.
Grün
Ein
Das Gerät hat eine Verbindung zum Ethernet.
Gelb
Flackert
Das Gerät sendet/empfängt Ethernet-Frames.
13
