7.2
FPM PROFINET

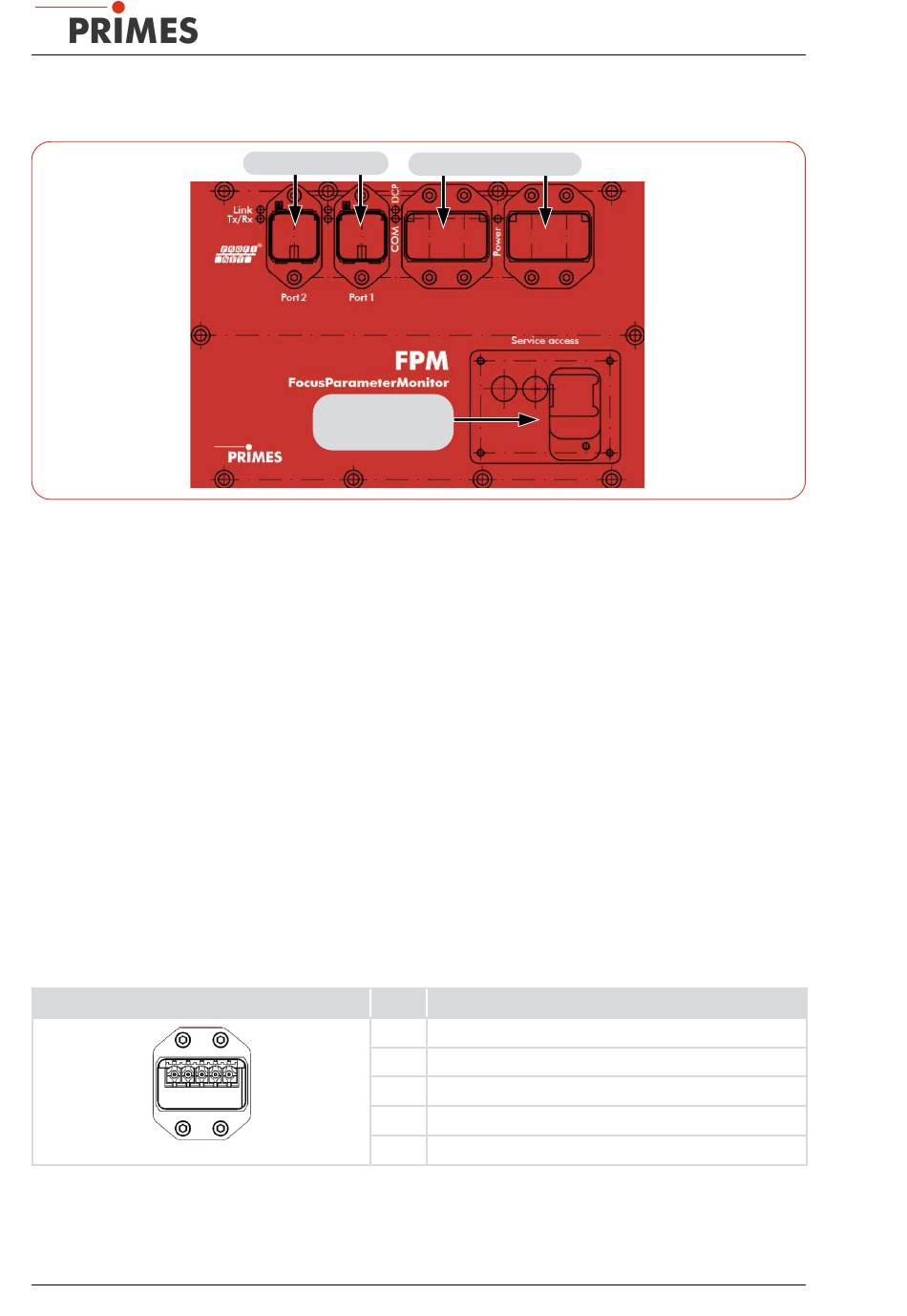

Abb. 7.4:
Anschlüsse FPM PROFINET
7.2.1
Schnittstellenbeschreibung PROFINET
Damit der FPM in eine Linienstruktur eingefügt werden kann, sind sowohl das Businterface als auch die
Spannungsversorgung doppelt ausgeführt. Insgesamt existieren 5 Schnittstellen:
•
2 x PROFINET-Anschlüsse
•
2 x 24 V Spannungsversorgung (24 V ± 5 %, maximal 500 mA Stromaufnahme)
•
1 x Ethernet-Port
Die Daten sind in den Registern im Motorola-Format abgelegt. Das bedeutet, dass Highbytes zuerst abge-
legt sind und auf den nächsten Registern die niederwertigeren Bytes folgen.
PROFINET (Port 1/Port 2)
Die PROFINET Steckverbinder sind AIDA-kompatible RJ45-Steckverbinder.
Die 2 RJ45-Buchsen sind intern über einen integrierten Switch miteinander verbunden.
Spannungsversorgung (Power)
Die Spannungsversorgung erfolgt über AIDA-kompatible Steckverbinder.
Die 2 Steckverbinder sind intern 1:1 durch verbunden.
Der FPM hat einen Strombedarf, der unter 500 mA liegt und aus der Sensorversorgung entnommen wird.
Pinbelegung (Draufsicht Steckseite)
5
Tab. 7.3:
Steckerbelegung Spannungsversorgung
22
PROFINET-Ports
Wartungsklappe
mit Ethernet-Port
Pin
1
2
3
1
4
5
FocusParameterMonitor FPM
Spannungsversorgung
Funktion
+24 V Sensorversorgung
GND Sensorversorgung
+24 V Aktorversorgung
GND Aktorversorgung
FE (Funktionserde)
Revision 08 DE - 12/2023
