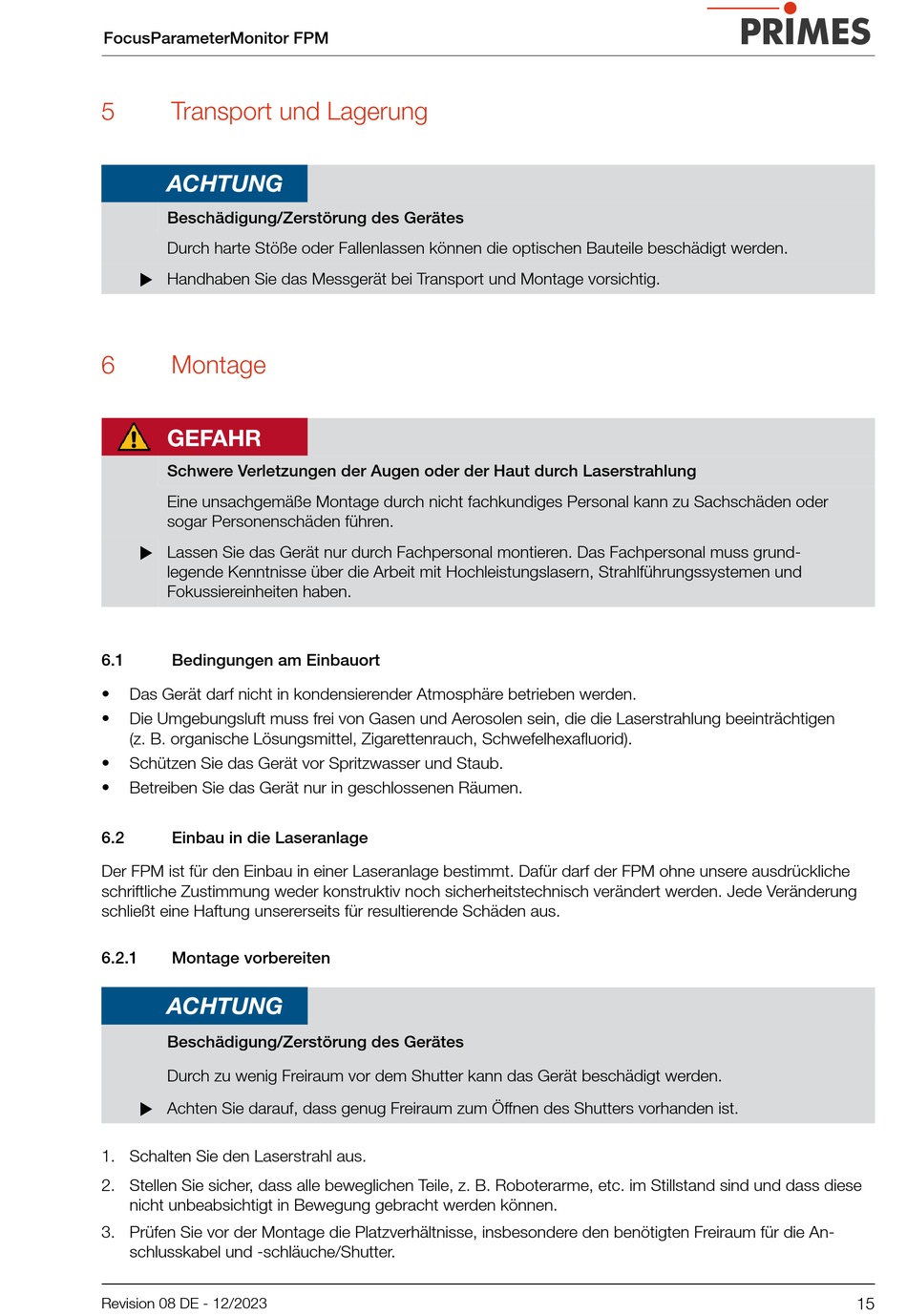

FocusParameterMonitor FPM
5
Transport und Lagerung
ACHTUNG
Beschädigung/Zerstörung des Gerätes
Durch harte Stöße oder Fallenlassen können die optischen Bauteile beschädigt werden.
Handhaben Sie das Messgerät bei Transport und Montage vorsichtig.
6
Montage
GEFAHR
Schwere Verletzungen der Augen oder der Haut durch Laserstrahlung
Eine unsachgemäße Montage durch nicht fachkundiges Personal kann zu Sachschäden oder
sogar Personenschäden führen.
Lassen Sie das Gerät nur durch Fachpersonal montieren. Das Fachpersonal muss grund-
legende Kenntnisse über die Arbeit mit Hochleistungslasern, Strahlführungssystemen und
Fokussiereinheiten haben.
6.1
Bedingungen am Einbauort
•
Das Gerät darf nicht in kondensierender Atmosphäre betrieben werden.
•
Die Umgebungsluft muss frei von Gasen und Aerosolen sein, die die Laserstrahlung beeinträchtigen
(z. B. organische Lösungsmittel, Zigarettenrauch, Schwefelhexafluorid).
•
Schützen Sie das Gerät vor Spritzwasser und Staub.
•
Betreiben Sie das Gerät nur in geschlossenen Räumen.
6.2
Einbau in die Laseranlage
Der FPM ist für den Einbau in einer Laseranlage bestimmt. Dafür darf der FPM ohne unsere ausdrückliche
schriftliche Zustimmung weder konstruktiv noch sicherheitstechnisch verändert werden. Jede Veränderung
schließt eine Haftung unsererseits für resultierende Schäden aus.
6.2.1
Montage vorbereiten
ACHTUNG
Beschädigung/Zerstörung des Gerätes
Durch zu wenig Freiraum vor dem Shutter kann das Gerät beschädigt werden.
Achten Sie darauf, dass genug Freiraum zum Öffnen des Shutters vorhanden ist.
1. Schalten Sie den Laserstrahl aus.
2. Stellen Sie sicher, dass alle beweglichen Teile, z. B. Roboterarme, etc. im Stillstand sind und dass diese
nicht unbeabsichtigt in Bewegung gebracht werden können.
3. Prüfen Sie vor der Montage die Platzverhältnisse, insbesondere den benötigten Freiraum für die An-
schlusskabel und -schläuche/Shutter.
Revision 08 DE - 12/2023
15
