FocusParameterMonitor FPM
7.5
Druck-/Spülluftanschluss
ACHTUNG
Beschädigungsgefahr der optischen Komponenten
Durch verunreinigte Druckluft können die optischen Komponenten des Messgerätes dauerhaft
geschädigt werden.
Die Druckluft muss der Reinheitsklasse ISO 8573-1:2010 [1:4:2] entsprechen.
Druckluftschlauch anschließen
Schieben Sie den Schlauch bis zum Anschlag in den Steckanschluss hinein.
Druckluftschlauch lösen
Drücken Sie mit einer Hand den blauen Lösering des Anschlusses nieder und ziehen Sie mit der anderen
Hand den Schlauch heraus.
Daten
Außendurchmesser des Schlauches (Polyurethan)
Durchflussrate (typisch)
Maximal zulässiger Druck
Reinheitsklasse
Um Ressourcen zu sparen kann der Durchfluss bei geschlossenem Shutter auf 1-2 l/min reduziert
werden.

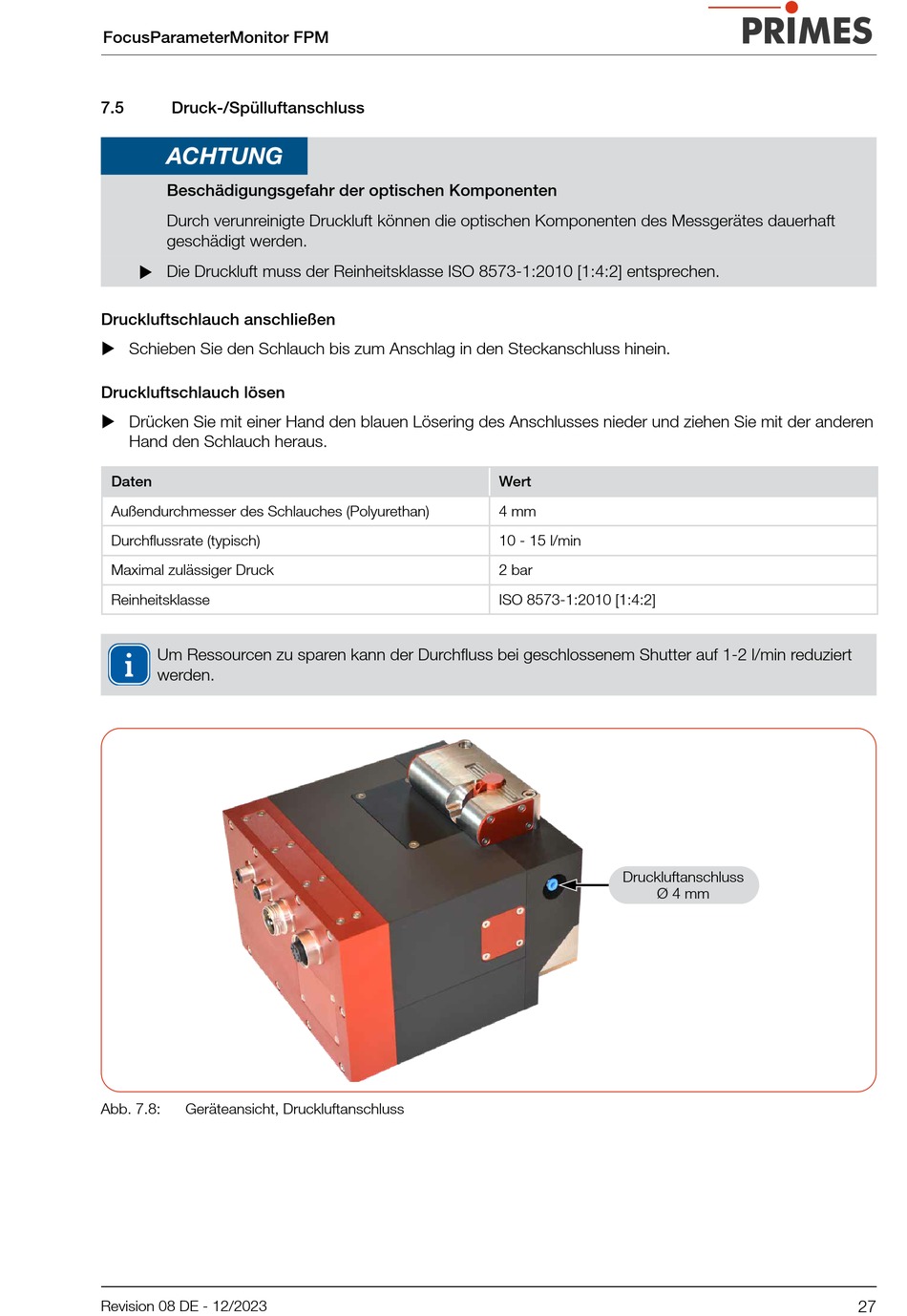

Abb. 7.8:
Geräteansicht, Druckluftanschluss
Revision 08 DE - 12/2023
Wert
4 mm
10 - 15 l/min
2 bar
ISO 8573-1:2010 [1:4:2]
Druckluftanschluss
Ø 4 mm
27
