FocusParameterMonitor FPM
7
Anschlüsse
7.1
FPM PROFIBUS

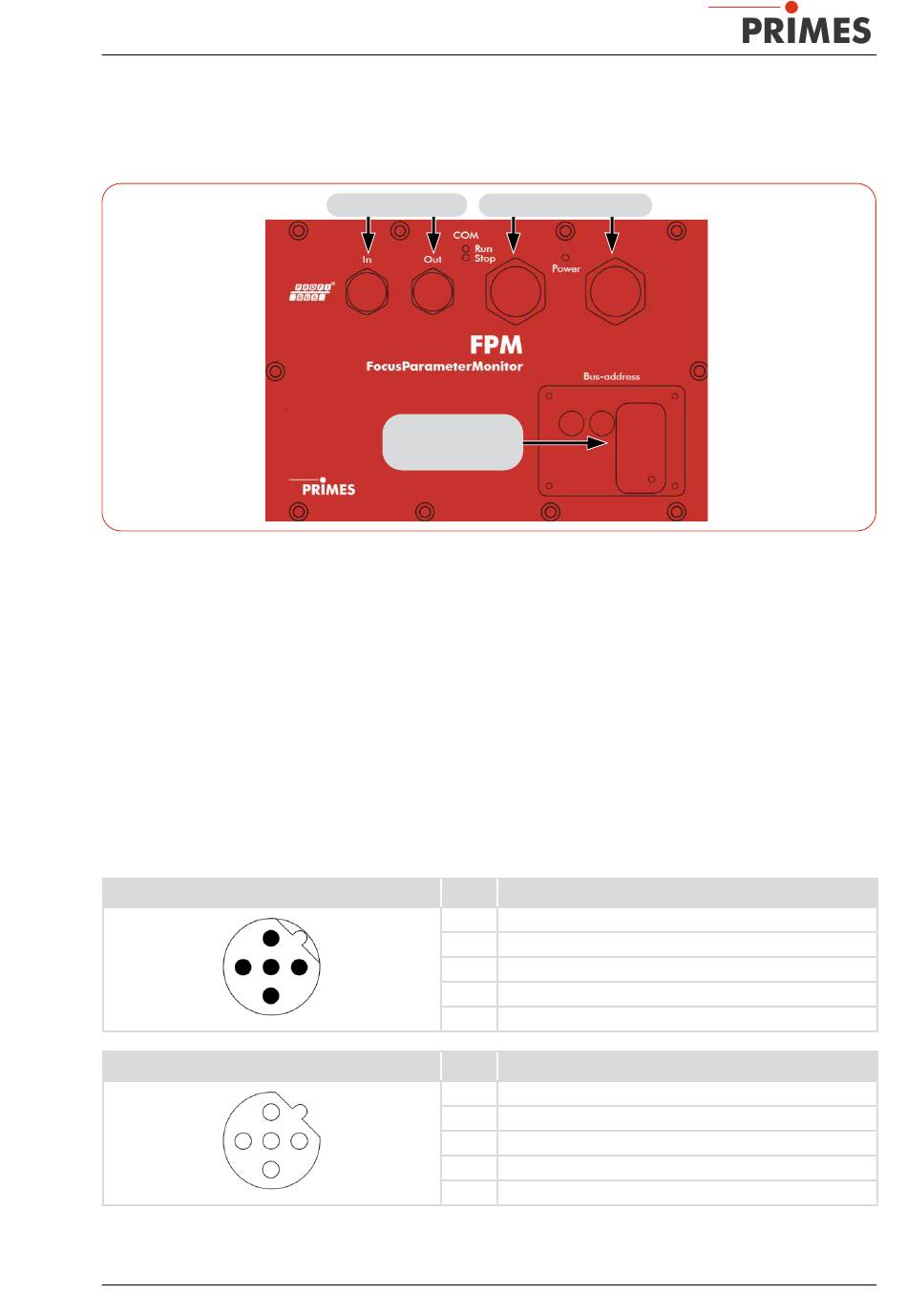

Abb. 7.1:
Anschlüsse FPM PROFIBUS
7.1.1
Schnittstellenbeschreibung PROFIBUS
Damit der FPM in eine Linienstruktur eingefügt werden kann, sind sowohl das Businterface als auch die
Spannungsversorgung doppelt ausgeführt. Insgesamt existieren 5 Schnittstellen:
•
2 x PROFIBUS-Anschlüsse
•
2 x 24 V Spannungsversorgung (24 V ± 5 %, maximal 500 mA Stromaufnahme)
•
1 x Ethernet-Port
Die Daten sind in den Registern im Motorola-Format abgelegt. Das bedeutet, dass Highbytes zuerst abge-
legt sind und auf den nächsten Registern die niederwertigeren Bytes folgen.
PROFIBUS (In/Out)
Die Steckverbinder für den PROFIBUS sind 5-polige, B-codierte M12-Steckverbinder.
Pinbelegung Stecker (Draufsicht Steckseite)
2
3
4
Pinbelegung Buchse (Draufsicht Steckseite)
1
4
3
Tab. 7.1:
Steckverbinder PROFIBUS
Revision 08 DE - 12/2023
PROFIBUS In/Out
Wartungsklappe
mit Ethernet-Port
1
5
2
5
Spannungsversorgung
Pin
Funktion
1
Nicht verbunden
2
Signal A
3
Nicht verbunden
4
Signal B
5
Nicht verbunden
Pin
Funktion
1
+5 V
2
Signal A
3
ISOGND
4
Signal B
5
Nicht verbunden
