4.4.3

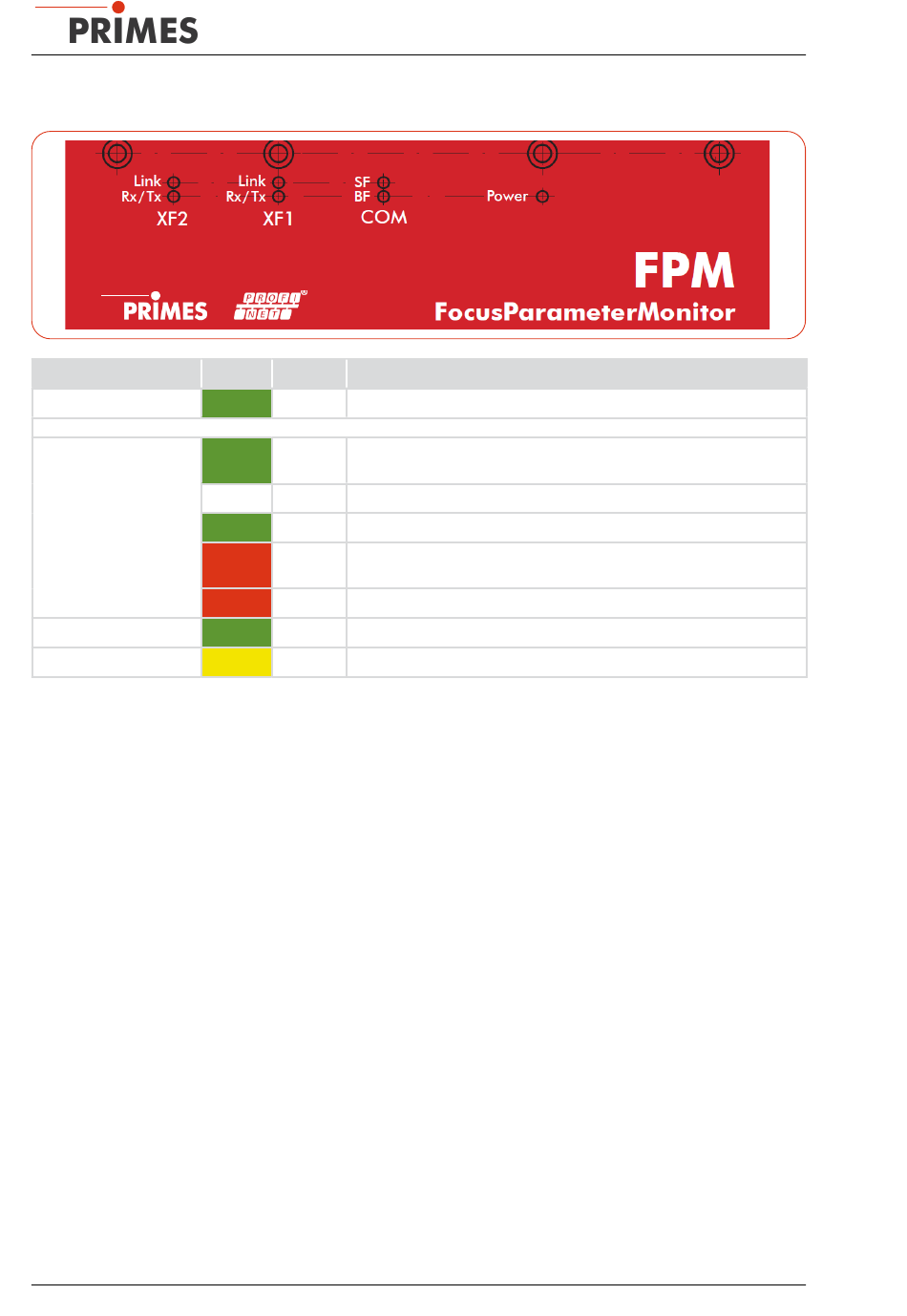

FPM PROFINET M12
LED
Power
COM
Link (XF 1 und XF 2)
Rx/Tx (XF 1 und XF 2)
Tab. 4.3:
LEDs und Farben PROFINET M12
4.5
Lieferumfang und optionales Zubehör
Folgende Teile sind im Lieferumfang enthalten:
•
FPM
•
PRIMES USB-Stick
•
Betriebsanleitung
Das folgende Zubehör ist optional erhältlich:
•
Transport und Aufbewahrungskoffer
14
Farbe
Zustand
Bedeutung
Grün
Ein
Die Versorgungsspannung liegt an.
Grün
Ein
Watchdog Timeout oder „Kanal-, generische oder erweiterte Diagno-
se vorhanden" oder Systemfehler.
Aus
Fehlerfreie Feldbus-Kommunikation (Power Led leuchtet grün).
Grün
Blinkt
DCP-Signal-Service wird über den Bus ausgelöst.
Rot
Ein
Keine Konfiguration oder langsame physikalische Verbindung oder
keine physikalische Verbindung.
Rot
Blinkt
Kein Datenaustausch.
Grün
Ein
Das Gerät hat eine Verbindung zum Ethernet.
Gelb
Flackert
Das Gerät sendet/empfängt Ethernet-Frames.
FocusParameterMonitor FPM
Revision 08 DE - 12/2023
