FocusParameterMonitor FPM
Im folgenden Beispiel wird auch mit einer möglichst langen Belichtungszeit gestartet, bei der der FPM aber
bereits gute Messergebnisse liefert.
Als Anhaltspunkt für belastbare Messungen dienen Belichtungszeiten zwischen 200 µs und 35 ms.

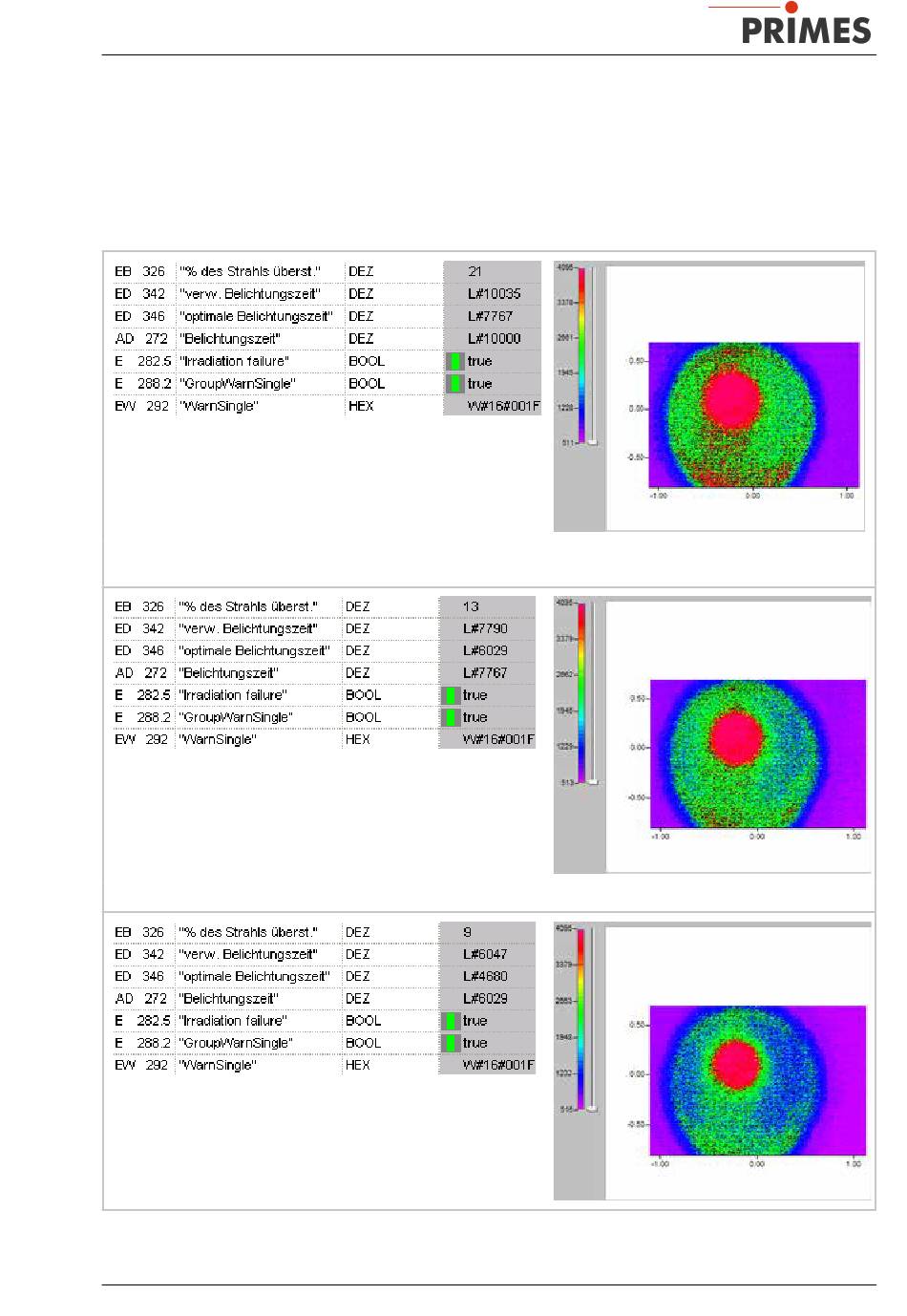

Zur Veranschaulichung des Optimierungsprozesses sind die Messdaten für jeden Iterationsschritt ausgelesen
und aufgeführt. Zur graphischen Veranschaulichung der Änderungen werden die Ergebnisse zusätzlich als
Ausschnitte der Anzeige in der PRIMES eigenen LDS-Software mit dargestellt.
Hier ist die Messung übersteuert und der Strahl reicht dadurch bis an den Messfensterrand. Ein deutlicher
Anteil der Strahlfläche ist übersteuert.
Der übersteuerte Anteil der Strahlfläche sinkt in den nächsten Messungen...
Revision 08 DE - 12/2023
57
