7.3.2
Gerätestammdatei (GSDML-Datei)
Die GSDML-Datei für den FPM mit Kaustikoption und mit PROFINET M12-Interface hat den Namen:
GSDML-V2.42-FPM-PN-CU-20220922.xml
Sie befindet sich auf dem mitgelieferten PRIMES USB-Stick.
Die Abb. 7.7 auf Seite 26 zeigt die Einbindung der GSDML-Datei unter Step7.

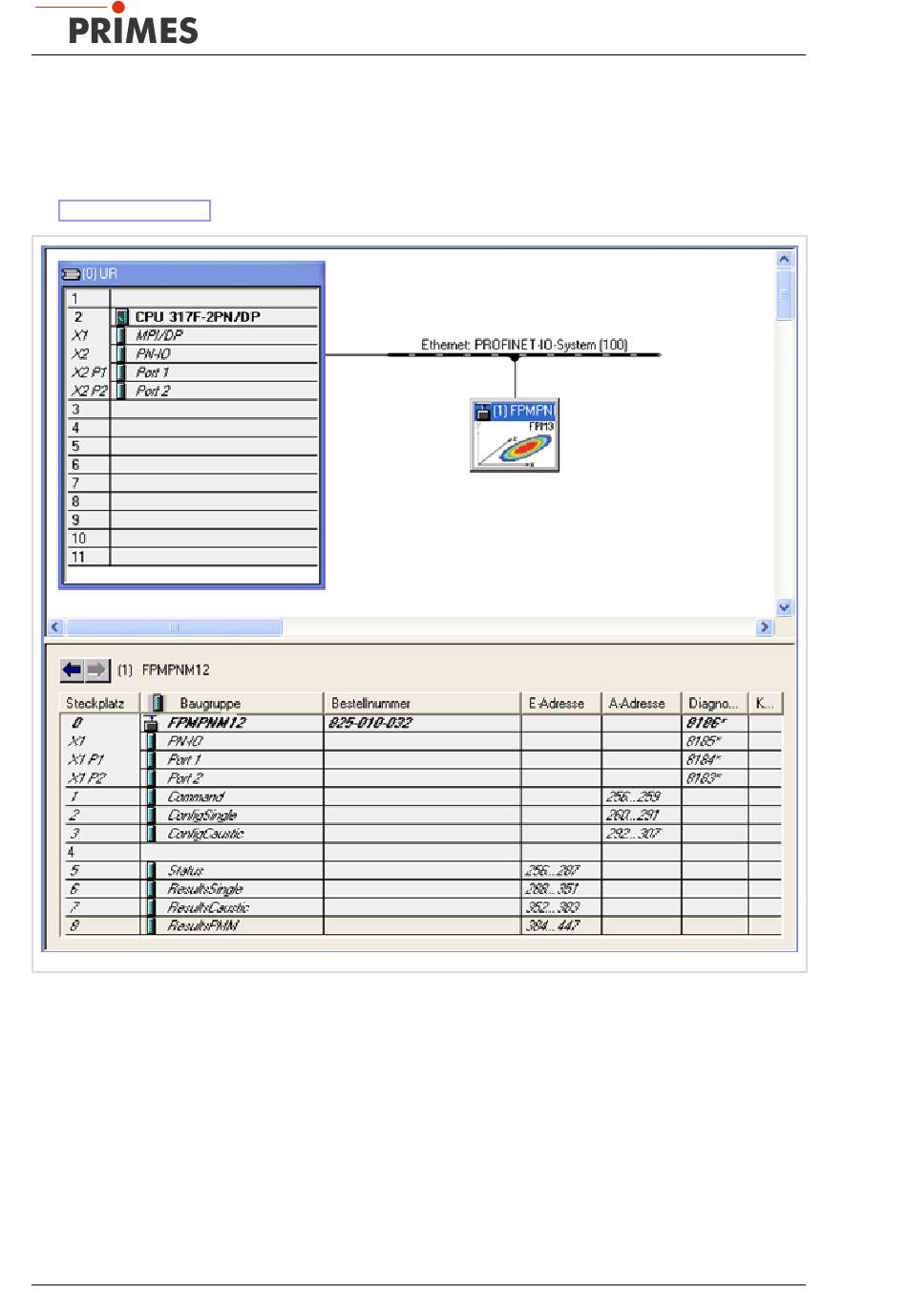

Abb. 7.7:
Einbindung der GSDML-Datei unter Step7
7.4
Verschlusssicherung für Interlock
Wird das Gerät zum Beispiel in einer Schweißzange befestigt, so wird durch den Anpressdruck eine elektri-
sche Verbindung zwischen dem Anpressstück und dem Unterteil hergestellt.
Diese kann dazu genutzt werden, das Gerät durch einen Interlockanschluss zu überwachen.
26
FocusParameterMonitor FPM
Revision 08 DE - 12/2023
