Becken - InterCo MAGICLIGHT Gebrauchsanweisung

Fußbankpolster
Montage
Die Fußbankpolster werden bündig auf die Fußbank
gelegt und mit den Klettstreifen befestigt� (Abb� 9)
Fersenkanten
Montage
Die Fersenkanten werden mit den mitgelieferten
Schrauben direkt in die vorgegebenen Bohrungen an
die Kante des Fußbrettes montiert� (Abb� 10)
Wadenplatten
Montage
Die Wadenplatten werden mit den mitgelieferten Halte-
rungen direkt an das Fußbankrohr geschraubt� Sie las-
sen sich hierüber auch in der Höhe verstellen� (Abb� 11)
Fußgamaschen
Montage
Die Fußgamaschen werden mit den mitgelieferten
Schrauben direkt an den äußeren Bohrungen am Fuß-
brett befestigt� (Abb� 12)
Sollten gleichzeitig Fußbankpolster montiert sein, sind
im Fußbankpolster Kunststoffhülsen eingelassen� Der
Stoff muss an dieser in der Größe der Schraube geöff-
net werden, um die Schraube hindurchzuführen�

7.2.2. Becken

Abduktionskeil
Montage/Einstellung
Der Abduktionskeil wird unter der Schale eingesteckt�
Dazu muss der Excenterhebel (Abb� 13) gelöst werden�
Der Abduktionskeil wird nun in die richtige Position
gebracht, welche abhängig von der eingestellten Sitz-
tiefe ist� Zum Befestigen wird der Excenterhebel wie-
der festgezogen� Der Keil kann so jederzeit entfernt
werden�
Becken-Sicherheitsgurt 2-Punkt-Ausführung
Montage
Die mitgelieferten Klappschnallen werden an die vor-
gegebene Position 1 montiert (Abb� 14)� Der 2-Punkt-
Beckengurt wird zwischen Sitzpolster und Addukti-
onsführung nach außen geführt� Die Gurte werden in
den Klappschnallen befestigt�
Becken-Sicherheitsgurt 4-Punkt-Ausführung
Montage
Die mitgelieferten Klappschnallen werden an die vor-
gegebenen Positionen 1 und 2 montiert (Abb� 14)� Der
4-Punkt-Beckengurt wird zwischen Sitzpolster und
Adduktionsführung nach außen geführt und hinter dem
Sitzpolster nach unten geführt� Die Gurte werden in
den Klappschnallen befestigt�
14
EINSTELLUNGEN / BEDIENUNG

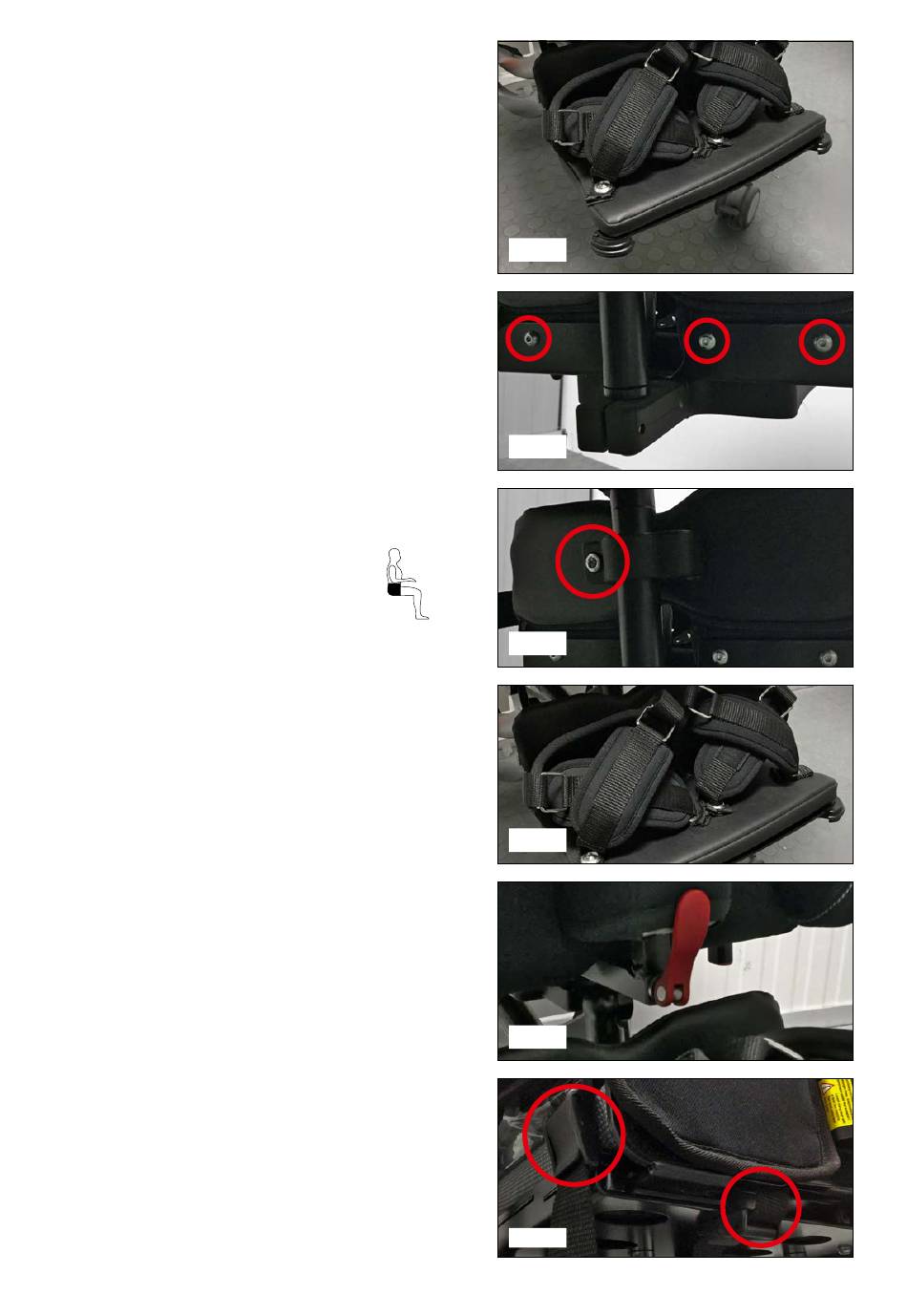

Abb 9
Abb 10
Abb 11
Abb 12
Abb 13
Abb 14
