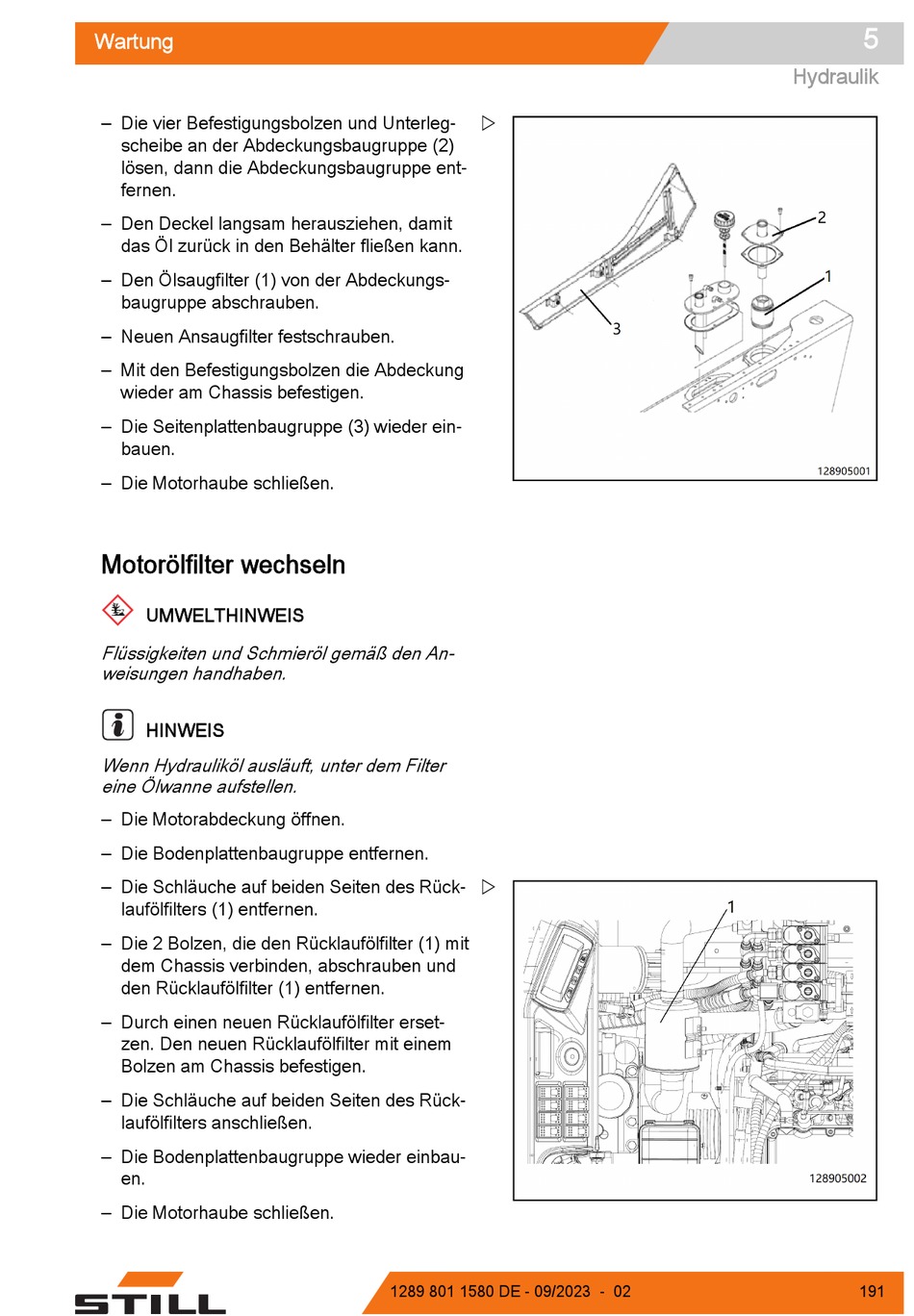

Wartung
– Die vier Befestigungsbolzen und Unterleg-
scheibe an der Abdeckungsbaugruppe (2)
lösen, dann die Abdeckungsbaugruppe ent-
fernen.
– Den Deckel langsam herausziehen, damit
das Öl zurück in den Behälter fließen kann.
– Den Ölsaugfilter (1) von der Abdeckungs-
baugruppe abschrauben.
– Neuen Ansaugfilter festschrauben.
– Mit den Befestigungsbolzen die Abdeckung
wieder am Chassis befestigen.
– Die Seitenplattenbaugruppe (3) wieder ein-
bauen.
– Die Motorhaube schließen.
Motorölfilter wechseln
UMWELTHINWEIS
Flüssigkeiten und Schmieröl gemäß den An-
weisungen handhaben.
HINWEIS
Wenn Hydrauliköl ausläuft, unter dem Filter
eine Ölwanne aufstellen.
– Die Motorabdeckung öffnen.
– Die Bodenplattenbaugruppe entfernen.
– Die Schläuche auf beiden Seiten des Rück-
laufölfilters (1) entfernen.
– Die 2 Bolzen, die den Rücklaufölfilter (1) mit
dem Chassis verbinden, abschrauben und
den Rücklaufölfilter (1) entfernen.
– Durch einen neuen Rücklaufölfilter erset-
zen. Den neuen Rücklaufölfilter mit einem
Bolzen am Chassis befestigen.
– Die Schläuche auf beiden Seiten des Rück-
laufölfilters anschließen.
– Die Bodenplattenbaugruppe wieder einbau-
en.
– Die Motorhaube schließen.


1289 801 1580 DE - 09/2023 - 02
5
Hydraulik
191
