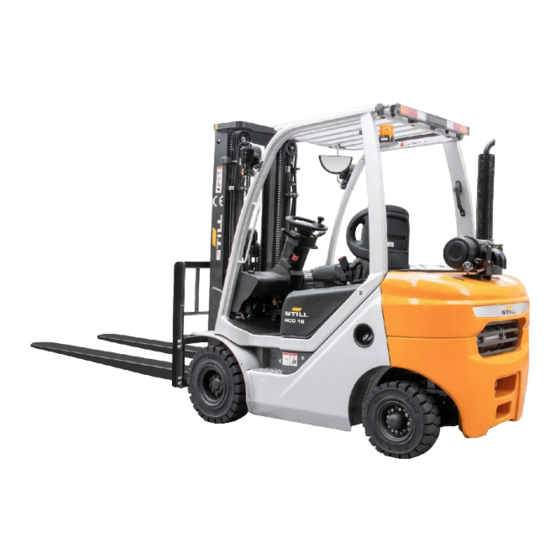

Still RCD15 Originalbetriebsanleitung

Still RCD15 Originalbetriebsanleitung

Diesel-gabelstapler
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

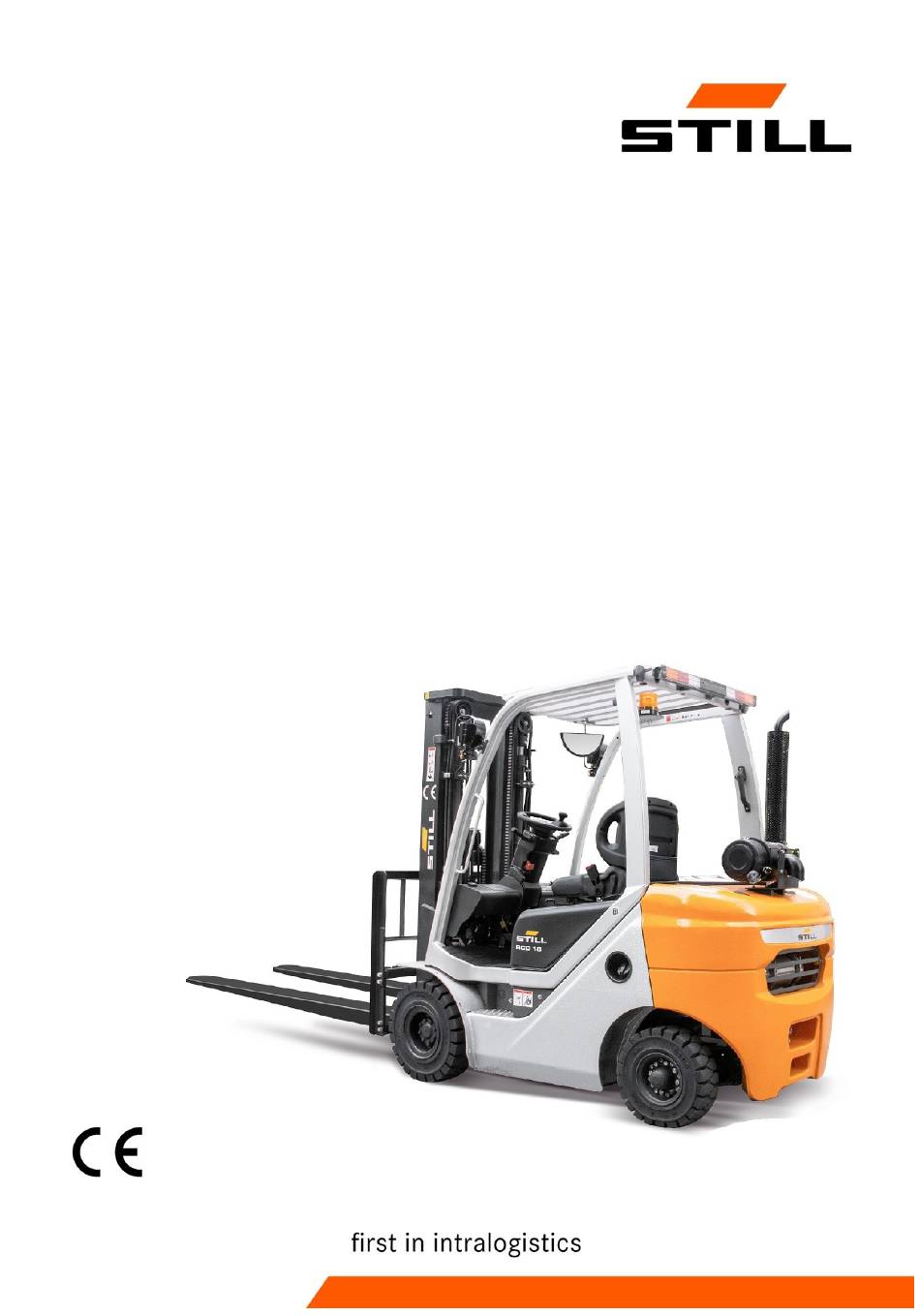

Originalbetriebsanleitung
Diesel-Gabelstapler
RCD15
RCD18
RCD20
4211 4212 4213
60098011600 DE - 09/2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Still RCD15

Inhaltszusammenfassung für Still RCD15

  • Seite 1 Originalbetriebsanleitung Diesel-Gabelstapler RCD15 RCD18 RCD20 4211 4212 4213 60098011600 DE - 09/2020...

  • Seite 3: Regeln Für Betreiber Von Flurförderzeugen

    D-22113 Hamburg Telefon: +49  (0) 40 7339-0 Telefax: +49  (0) 40 7339-1622 Mail: info@still.de Website: http://www.still.de Hergestellt in China für STILL Regeln für Betreiber von Flur- förderzeugen Über die vorliegende Betriebsanleitung hinaus ist ein Leitfaden mit zusätzlichen Informatio- nen für Betreiber von Flurförderzeugen verfüg- bar. Dieser Leitfaden bietet Handlungshinweise für den Umgang mit Flurförderzeugen:...
  • Seite 4 Vorwort Internet-Adresse und QR-Code  Durch Übertragen der Adresse https:// m.still.de/vdma in einen Internet-Browser oder durch Scannen des QR-Codes sind die Infor- mationen jederzeit abrufbar. 60098011600 DE - 09/2020...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung Fahrzeugdaten............Bestimmungsgemäße Verwendung.
  • Seite 6 Inhaltsverzeichnis Ökologische Aspekte ..........Entsorgung von Bauteilen und Batterien .
  • Seite 7 Inhaltsverzeichnis Dieselkraftstoff - Spezifikation ......... . . Motorkühlmittel –...
  • Seite 8 Inhaltsverzeichnis Anhängelast............Gabelstapler abschleppen .
  • Seite 9 VDI-Datenblatt für RCD15 ........

  • Seite 11: Einleitung

    Einleitung...

  • Seite 12: Fahrzeugdaten

    Einleitung Fahrzeugdaten Fahrzeugdaten Alle wesentlichen Gabelstaplerdaten sollten in die folgende Tabelle eingetragen werden, da- mit sie dem Vertriebsnetz oder dem autorisier- ten Servicecenter bei Bedarf vorgelegt werden können. Seriennummer Lieferdatum 60098011600 DE - 09/2020...

  • Seite 13: Bestimmungsgemäße Verwendung

    Einleitung Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Fahrwege Das Flurförderzeug darf nur bestimmungsge- mäß verwendet werden. Fahrwege müssen ausreichend befestigt, Das Flurförderzeug dient zum Bewegen und eben und frei von Gegenständen sein. Ab- Heben der auf dem Tragfähigkeitsschild ange- flusskanäle, Bahnübergänge und Ähnliches gebenen Lasten.

  • Seite 14: Unzulässige Verwendung

    Einleitung Unzulässige Verwendung Brandschutz bene Anbaugeräte sind nach den Angaben der Hersteller nur von befähigten Personen Der Betreiber hat für den entsprechenden Ein- vorzunehmen. Nach jeder Montage ist die satzfall des Flurförderzeugs für ausreichenden Funktion der Anbaugeräte vor der ersten Inbe- Brandschutz in der Umgebung des Flurförder- triebnahme zu überprüfen.

  • Seite 15: Einsatzbeschreibung Und Klimatische Bedingungen

    Einleitung Einsatzbeschreibung und klimatische Bedingungen Einsatzbeschreibung und klimatische Bedingungen Normaleinsatz Sondereinsatz (gilt nur für Fahrzeuge mit Sonderausrüstung) – Innen- und Außeneinsatz. – Umgebungstemperatur in tropischen Län- – Umgebungstemperatur in nordischen und dern bis +40°C. tropischen Ländern von -20°C bis +40°C. –...

  • Seite 16: Ce-Kennzeichnung

    Einleitung CE-Kennzeichnung Zu Ihrer Sicherheit werden weitere Symbole UMWELTHINWEIS verwendet. Bitte die verschiedenen Symbole berücksichtigen. Die hier aufgeführten Hinweise müssen be- achtet werden, sonst kann es zu Umweltschä- den kommen. ACHTUNG Dieses Schild befindet sich am Stapler in den Bereichen, in denen vom Bediener eine besondere Sorgfalt und Vorsicht gefordert wird.

  • Seite 17: Emv - Elektro Magnetische Verträglichkeit

    Einleitung EMV – Elektro Magnetische Verträglichkeit EMV – Elektro Magnetische Verträglichkeit Die elektromagnetischen Verträglichkeit elektromagnetischen Störungen gemessen, (EMV) ist ein wesentliches Qualitätsmerkmal andererseits wird seine, bezogen auf den vor- des Fahrzeuges. gesehenen Einsatzort, ausreichend hohe Fes- tigkeit gegenüber elektromagnetischen Stö- EMV ist: rungen überprüft.

  • Seite 18: Eg-Konformitätserklärung Gemäß Maschinenrichtlinie

    Einleitung EG-Konformitätserklärung gemäß Maschinenrichtlinie EG-Konformitätserklärung gemäß Maschinenrichtlinie EG-/EU-Konformitätserklärung STILL GmbH Berzeliusstraße 10 D-22113 Hamburg Hiermit erklären wir, dass die Maschine Flurförderzeug-Typ: Gabelstapler Typ: siehe EG-Konformitätserklärung Serien-Nr.: siehe EG-Konformitätserklärung mit der EG-Maschinen-Richtlinie 2006/42/EG in der letzten gültigen Fassung und der EMV- Richtlinie 2014/30/EU in der letzten gültigen Fassung, für Flurförderzeuge umgesetzt in der...

  • Seite 19: Sicherheit

    Sicherheit...

  • Seite 20: Begriffsdefinition Der Verantwortlichen Personen

    Sicherheit Begriffsdefinition der verantwortlichen Personen Begriffsdefinition der verantwortlichen Personen Betreiber Der Betreiber ist die natürliche oder juristische Der Betreiber ist verantwortlich für die Pla- Person, die den Stapler nutzt oder in dessen nung und fachgerechte Durchführung regel- Auftrag der Stapler genutzt wird. mäßiger Sicherheitsüberprüfungen.

  • Seite 21: Rechte, Pflichten Und Verhaltensregeln Für Den Fahrer

    Sicherheit Sicherheitsrichtlinien Der Fahrer muss: besondere Kenntnisse des zu bedienenden Staplers erforderlich. die Betriebsanleitung gelesen und verstan- ● den haben, Den Anforderungen der Ausbildung nach §3 sich mit der verkehrssicheren Bedienung des Arbeitsschutzgesetzes und nach §9 der ● des Staplers vertraut gemacht haben, Betriebssicherheitsverordnung wird genügt, physisch und psychisch in der Lage sein, wenn die Ausbildung des Fahrers nach BGG...

  • Seite 22: Sicherheitshinweise

    Sicherheit Sicherheitsrichtlinien Am unbeladenen Flurförderzeug sind, Fahr-, VORSICHT Schalt- und Lenkübungen so lange zu trainie- Bei Fahrzeugen mit Druckspeicher können durch un- ren, bis sie sicher beherrscht werden. Erst sachgemäße Handhabung des Druckspeichers dann mit beladenem Flurförderzeug üben. schwere Verletzungen entstehen. Vor Arbeiten am Druckspeicher muss dieser drucklos Sicherheitshinweise geschaltet werden.

  • Seite 23: Abgase

    Sicherheit Abgase ACHTUNG HINWEIS Bei Fahrern mit aktiven Körperhilfsmitteln, z. B: Herz- Sollte Ihr Fahrzeug mit einem Feuerlöscher schrittmacher oder Hörgerät, kann deren Funktion ausgerüstet sein, unbedingt vorher mit der An- beeinträchtigt werden. wendung im Ernstfall vertraut machen. Die Über den behandelnden Arzt oder Hersteller der me- Handhabung ist auf dem Feuerlöscher erklärt.

  • Seite 24: Sicherheitsvorschriften Hinsichtlich Des Gabelstaplerbetriebs

    Sicherheit Sicherheitsvorschriften hinsichtlich des Gabelstaplerbetriebs Sicherheitsvorschriften hinsichtlich des Gabelstaplerbetriebs Der Fahrer muss sich mit dem Gabelstapler ● UMWELTHINWEIS vertraut machen, um mögliche Defekte bes- ser beschreiben zu können und die War- Melden Sie jegliche Leckage von Öl und/oder tungstechniker bei ihrer Arbeit zu unterstüt- Batterieflüssigkeit, da diese Stoffe gefährlich zen.

  • Seite 25: Restgefahren, Restrisiken

    Sicherheit Restgefahren, Restrisiken Restgefahren, Restrisiken Trotz sorgfältiger Arbeit und Einhaltung der Missachtet der Betreiber diese Vorgaben fahr- Normen und Vorschriften kann nicht ausge- lässig oder vorsätzlich, und führt dies zu ei- schlossen werden, dass im Umgang mit dem nem Unfall mit dem Stapler, ist der Hersteller Stapler noch weitere Gefahren auftreten kön- von der Haftung befreit.

  • Seite 26: Sicherheitsvorschriften Beim Fahren

    Sicherheit Sicherheitsvorschriften beim Fahren Sicherheitsvorschriften beim Fahren Verhalten beim Fahren VORSICHT Der Fahrer muss sich im innerbetrieblichen In Verbotszonen für die Verwendung von Mobiltelefo- nen ist die Benutzung eines Mobiltelefons oder eines Verkehr in Anlehnung an die Regeln des öf- Sprechfunkgeräts grundsätzlich nicht gestattet.

  • Seite 27: Sicherheitsvorschriften Im Falle Des Seitlichen Kippens

    Sicherheit Sicherheitsvorschriften im Falle des seitlichen Kippens Sicherheitsvorschriften im Falle des seitlichen Kippens Droht das Fahrzeug infolge eines falschen c) Sitzen bleiben, Lenkrad ergreifen und sich Fahrmanövers zu kippen, die nachstehenden mit den Beinen feststemmen. d) Das Fahr- Anweisungen genau befolgen: zeug erst verlassen, wenn es sich in einer sta- bilen Lage befindet.

  • Seite 28: Sicherheitsvorschriften Im Umgang Mit Betriebsstoffen

    Sicherheit Sicherheitsvorschriften im Umgang mit Betriebsstoffen Sicherheitsvorschriften im Umgang mit Betriebsstoffen Zulässige Betriebsstoffe GEFAHR Betriebsstoffe können bei Missachtung der ent- sprechenden Sicherheitsvorschriften eine Gefahr für die Gesundheit, das Leben sowie die Umwelt sein. – Sicherheitsvorschriften im Umgang mit diesen Stoffen beachten. Die für den Betrieb benötigten zulässigen Stoffe sind der Betriebsmitteltabelle im Kapitel „Wartung“...

  • Seite 29: Hydraulikflüssigkeit

    Sicherheit Sicherheitsvorschriften im Umgang mit Betriebsstoffen Hydraulikflüssigkeit VORSICHT UMWELTHINWEIS Diese Flüssigkeiten stehen bei Betrieb Hydraulikflüssigkeit ist ein wassergefährden- unter Druck und sind gesundheitsgefähr- der Stoff. dend. – Flüssigkeiten nicht verschütten. Hydraulikflüssigkeit immer in vorschriftsmä- ● – Die gesetzlichen Vorschriften beach- ßigen Behältern aufbewahren.

  • Seite 30: Batteriesäure

    Sicherheit Sicherheitsvorschriften im Umgang mit Betriebsstoffen Batteriesäure VORSICHT VORSICHT Batteriesäure enthält gelöste Schwefel- Batteriesäure enthält gelöste Schwefel- säure. Diese ist giftig! säure. Diese ist ätzend! – Kontakt, Berühren und Verschlucken – Bei Arbeiten mit Batteriesäure geeig- unbedingt vermeiden. nete PSA verwenden (Gummihand- schuhe, Schürze, Schutzbrille).

  • Seite 31: Ökologische Aspekte

    Sicherheit Ökologische Aspekte Ökologische Aspekte Entsorgung von Bauteilen und Bat- terien Der Stapler besteht aus unterschiedlichen Ma- terialen. Müssen Bauteile oder Batterien aus- getauscht und entsorgt werden, ist nach den regionalen bzw. nationalen Vorschriften des Einsatzlandes zu entsorgen, ● zu behandeln oder ●...

  • Seite 32: Verpackung

    Sicherheit Emissionen Verpackung Bei Lieferung des Staplers sind bestimmte Teile zum Zweck des Transportschutzes ver- packt. Diese Verpackung ist vor der ersten In- betriebnahme vollständig zu entfernen. UMWELTHINWEIS Das Verpackungsmaterial ist nach Lieferung des Staplers vorschriftsmäßig zu entsorgen. Emissionen Die angegebenen Werte gelten für ein Stan- unter den dort tatsächlich vorhandenen Ein- dardstapler (vgl.
  • Seite 33 Sicherheit Emissionen Die persönliche Schwingungsbelastung des HINWEIS Fahrers über einen Arbeitstag ist gemäß Richtlinie 2002/44/EG vom Betreiber am kon- Bitte die Definition von „Betreiber“ im Sinne kreten Einsatzort zu ermitteln, um alle weite- der verantwortlichen Personen beachten! ren Einflussgrößen wie Fahrstrecke, Einsatz- intensität usw.
  • Seite 34 Sicherheit Emissionen 60098011600 DE - 09/2020...

  • Seite 35: Hinweis Zum Stapler

    Hinweis zum Stapler...

  • Seite 36: Ansicht Des Gabelstaplers

    Hinweis zum Stapler Ansicht des Gabelstaplers Ansicht des Gabelstaplers Allgemeine Vorderansicht Gabelzinken Neigezylinder Mast Vorwärts Vorderräder Rechts Fahrersitz Rückwärts Fahrerschutzdach Links 60098011600 DE - 09/2020...

  • Seite 37: Allgemeine Rückansicht

    Hinweis zum Stapler Ansicht des Gabelstaplers Allgemeine Rückansicht Hinterräder Lenkrad Heckgewicht Bedienfeld Schlussleuchten Motorhaube Anhängerkupplung Auspuffrohr Fahrerschutzdach Verschlussdeckel Kraftstofftank Mast 60098011600 DE - 09/2020...

  • Seite 38: Instrumente Und Bedienelemente

    Hinweis zum Stapler Instrumente und Bedienelemente Instrumente und Bedienelemente Übersicht des Fahrerplatzes Lenkrad Fahrtrichtungshebel Feststellbremspedal A4 Zettelhalter Fahrpedal Beleuchtungs- und Blinkleuchtschalter Bremspedal Bedienhebel Tippbetriebpedal Anzeigegerät Sitz Getränkehalter 60098011600 DE - 09/2020...

  • Seite 39: Anzeigegerät

    Hinweis zum Stapler Instrumente und Bedienelemente Anzeigegerät Kontrollleuchte „SCR-Fehler“ Kontrollleuchte „Wasserabscheider“ Kontrollleuchte „Sitz“ Kontrollleuchte „DPF-Regeneration deakti- Kontrollleuchte für „Vorglühen der Glühker- vier“ (rote Leuchte) ze“ Kontrollleuchte „Batterieladung“ Positionsanzeige „Neutral“ Kontrollleuchte „Motorfehler“ (rote Leuchte) Kontrollleuchte "Drehmomentwandler-Öl- Kontrollleuchte DPF-Regeneration/Warn- temperatur“ leuchte Abgastemperatur (gelbe Leuchte) Kontrollleuchte „Feststellbremse“...

  • Seite 40: Fahrzeug-Kennung

    Hinweis zum Stapler Fahrzeug-Kennung Fahrzeug-Kennung Fahrgestellnummer Die Seriennummer des Fahrzeugs ist auf dem unteren Querträger des Chassis an der Tritt- platte des Fahrers eingestanzt. Fabrikationsnummer  xx xxxx x xxxxx HINWEIS Die Fabrikationsnummer dient der Identifizie- rung des Staplers. Sie befindet sich auf dem Fabrikschild und ist bei allen technischen Fra- gen anzugeben.

  • Seite 41: Fabrikschild

    Hinweis zum Stapler Fahrzeug-Kennung Fabrikschild Zusatzgewicht in kg (nur bei Elektrostaplern) Fertigungsnummer Nähere Angaben siehe technische Daten Baujahr dieser Betriebsanleitung Leergewicht in kg CE-Kennzeichnung Zulässiges Batteriegewicht max. in kg (nur Nennantriebsleistung in kW bei Elektrostaplern) Batteriespannung in V Zulässiges Batteriegewicht min. in kg (nur Nenntragfähigkeit in kg bei Elektrostaplern) Mit den auf dem Fabrikschild angegebenen In-...

  • Seite 42: Seriennummer Des Motors

    Hinweis zum Stapler Fahrzeug-Kennung Die Angaben für die Batteriegewichte (5，6) und das Zusatzgewicht (7) gelten nur für Elektrostapler. Seriennummer des Motors  Der Motorcode und die Herstellernummer sind an Position (1) eingraviert. Diese Nummern sind erforderlich, um die Qualitätskontrolle zu beantragen oder Teile zu bestellen.

  • Seite 43: Position Der Aufkleber

    Hinweis zum Stapler Position der Aufkleber Position der Aufkleber 60098011600 DE - 09/2020...
  • Seite 44 Hinweis zum Stapler Position der Aufkleber Warnschild: Nicht unter der Gabel stehen / Warnschild: Gefahr durch Abscheren Nicht auf der Gabel stehen / Nicht den Be- Warnschild: Gefahr durch Überhitzung des reich hinter dem Hubgerüst betreten / Verlet- Kühlers zung der Hand Warnschild: Gefahr durch Abscheren / Ge- Hinweisschild: Tragfähigkeitsschild fahr für den Kopf des Fahrers bei nicht voll-...
  • Seite 45 Hinweis zum Stapler Position der Aufkleber Kippen des Staplers nicht abspringen / Füße Herstellername abstützen / Festhalten / Gegen die Kipprich- tung neigen 60098011600 DE - 09/2020...
  • Seite 46 Hinweis zum Stapler Position der Aufkleber 60098011600 DE - 09/2020...

  • Seite 47: Verwendung Und Bedienung

    Verwendung und Bedienung...

  • Seite 48: Transportieren Und Anheben Des Staplers

    Verwendung und Bedienung Transportieren und Anheben des Staplers Transportieren und Anheben des Staplers Gabelstapler mit einem Fahrzeug oder Tieflader transportieren Der Stapler wird normalerweise vollständig mit dem Hubgerüst im Straßenverkehr oder per Zug transportiert. Wenn die Abmessungen des Staplers die maximal zulässigen Ab- standswerte überschreiten, wird der Stapler mit demontiertem Hubgerüst transportiert.

  • Seite 49: Umgebungsbedingungen Für Transport Und Lagerung

    Verwendung und Bedienung Transportieren und Anheben des Staplers Umgebungsbedingungen für Trans- port und Lagerung Der Gabelstapler muss während des Tran- sports und der Lagerung vor Witterungsein- flüssen geschützt werden. In salzhaltiger Um- gebung ist ein entsprechender Schutz vorzu- sehen. Stapler mit einem Kran anheben GEFAHR Beim Anheben des Staplers mit einem Kran be- steht Unfall bzw.

  • Seite 50: Inbetriebnahme Des Staplers

    Verwendung und Bedienung Inbetriebnahme des Staplers – Eine Bandschlinge (2), die mindestens das  Gewicht des Gabelstaplers tragen kann, an den beiden Öffnungen des Gegengewichts befestigen. – Zwei Schäkel (5) an den beiden Öffnungen in der oberen Längstraverse des äußeren Hubgerüsts befestigen.

  • Seite 51: Kontrollen Und Prüfungen

    Verwendung und Bedienung Kontrollen und Prüfungen Kontrollen und Prüfungen Prüfungen vor Arbeitsbeginn Die Durchführung der folgenden Prüfungen im Rahmen Ihrer täglichen Routine trägt dazu bei, den Gabelstapler in gutem Zustand zu halten. Diese Prüfungen ergänzen die regel- mäßig durchzuführenden Wartungsarbeiten; sie ersetzen sie nicht.

  • Seite 52: Zustand Und Funktion Des Beckengurts Prüfen

    Verwendung und Bedienung Kontrollen und Prüfungen Zustand und Funktion des Becken- gurts prüfen GEFAHR Aus Sicherheitsgründen müssen Zustand und Funktion (Schutzwirkung) des Beckengurts täglich geprüft werden. Keinesfalls das Fahrzeug mit ausgebautem Becken- gurt fahren. – Den Zustand des Gurts prüfen: den Be- ...

  • Seite 53: Reifenzustand Prüfen

    Verwendung und Bedienung Kontrollen und Prüfungen – Am Gurt ziehen. Die Blockierautomatik  muss das Abrollen des Gurtes (1) aus der Gurtrolle (2) verhindern. ACHTUNG Ein Warnton ertönt, wenn der Fahrer den Sitz ver- lässt, ohne dass die Feststellbremse angezogen ist. Das Signal ertönt auch dann, wenn das Fahrzeug abgeschaltet und der Schlüssel entfernt wurde.

  • Seite 54: Radmuttern Auf Ordnungsgemäße Beschaffenheit Prüfen

    Verwendung und Bedienung Kontrollen und Prüfungen Radmuttern auf ordnungsgemäße Beschaffenheit prüfen – Die Markierungen in den Radmuttern und  Felgen auf korrekte Befestigung sichtprüfen und bei Bedarf mit einem Drehmoment- schlüssel nachziehen. Anzugsdrehmoment: Bereifung vorne (M14x1,5): 181 Nm ±10 % Bereifung hinten (M12x1,25): 113 Nm ±10 % –...

  • Seite 55: Zustand Und Betrieb Der Kette Prüfen

    Verwendung und Bedienung Kontrollen und Prüfungen Zustand und Betrieb der Kette prü- – Lastketten vor dem Betrieb auf Deformatio-  nen prüfen. – Die Verwendung des Gabelstaplers sofort  einstellen, wenn sich die Scharnierstifte der Kette vor dem Betrieb drehen. –...

  • Seite 56: Prüfen Des Kühlmittelstands

    Verwendung und Bedienung Kontrollen und Prüfungen – Ihr Service Center kontaktieren, wenn Ket-  ten mit abnormaler Kraft belastet werden. – Die Ketten sauber halten, sicherstellen,  dass kein übermäßiger Staub austritt. Die Ketten sofort mit dem vorgeschriebenen Kettenspray schmieren, wenn die Ketten- oberflächen trocken sind.
  • Seite 57 Verwendung und Bedienung Kontrollen und Prüfungen ACHTUNG Gefahr von Motorschäden! Fehlt Kühlflüssigkeit, deu- tet das auf Undichtigkeiten am Kühlsystem hin. Das Kühlsystem auf Undichtigkeiten prüfen, z. B. un- dichte Schlauchschellen. – Die Abdeckung des Kühlmitteltanks entfer-  nen. – Den Kühlerdeckel (1) vorsichtig abschrau- ...

  • Seite 58: Motorölstand Prüfen

    Verwendung und Bedienung Kontrollen und Prüfungen Motorölstand prüfen HINWEIS Motorölstand bei kaltem Motor und mit auf den Boden abgesenkter Gabel prüfen. Die Motorhaube öffnen. – Peilstab (1) herausziehen und mit einem  Tuch reinigen. – Peilstab wieder vollständig hineinstecken. – Peilstab herausziehen. Der Ölstand muss ...

  • Seite 59: Bremsflüssigkeitsstand Prüfen

    Verwendung und Bedienung Kontrollen und Prüfungen Bremsflüssigkeitsstand prüfen  – Die Stromversorgung des Fahrzeugs ab- schalten. – Bremsölbehälter prüfen. Der Bremsflüssig- keitsstand muss über der Mindestmarke lie- gen. Kappe des Bremsölbehälters ab- schrauben und nach Bedarf Bremsflüssig- keit nachfüllen, um einen Ausfall der Brem- se zu vermeiden.

  • Seite 60: Getriebeöl Der Antriebsachse Prüfen

    Verwendung und Bedienung Kontrollen und Prüfungen – Peilstab herausziehen. Der Ölstand muss zwischen der oberen und unteren Markie- rung auf der Peilstabmarkierung liegen. Bei Bedarf Getriebeöl über den Öleinlass nach- füllen. – Ölpeilstab wieder vollständig einsetzen. GEFAHR Achten Sie auf sich bewegende Teile während die- ser Arbeit.

  • Seite 61: Dieselkraftstoff - Spezifikation

    Verwendung und Bedienung Dieselkraftstoff - Spezifikation – Die Ölkappe mit dem Peilstab abschrauben. – Mit einem sauberen Tuch den Peilstab (1)  trockenwischen. – Der Ölstand im Behälter muss zwischen der oberen und unteren Markierung auf dem Peilstab liegen. VORSICHT Das Hydrauliköl muss bei abgestelltem Motor und waagerecht stehendem Gabelstapler geprüft werden.

  • Seite 62: Zusätzliche Technische Anforderungen An Kraftstoffe

    Verwendung und Bedienung Dieselkraftstoff - Spezifikation Zusätzliche technische Anforderungen Der Gehalt an den Metallen Na, Mg, Si und ● AI sollte höchstens 1 Massen-ppm betra- an Kraftstoffe gen. (Testanalysemethode: JPI-5S-44–95). Die Cetanzahl des Kraftstoffs muss mindes- Schmierfähigkeit: Die Verschleißmarke von ●...

  • Seite 63: Motorkühlmittel - Spezifikationen

    Verwendung und Bedienung Motorkühlmittel – Spezifikationen Motorkühlmittel – Spezifikationen GEFAHR HINWEIS Verbrühungsgefahr! Nur das angegebene Motorkühlmittel ver- ● – NIEMALS bei heißem Motor den Kühlerdeckel wenden. Andere Motorkühlmittel können entfernen. Dabei entweichen Dampf und heißes sich auf die Garantiegültigkeit auswirken, zu Motorkühlmittel, die ernste Verbrennungen verur- Rost- und Kalkablagerungen im Inneren sachen.

  • Seite 64: Ein- Und Aussteigen

    Verwendung und Bedienung Ein- und Aussteigen Zusätzliche technische Spezifikationen JIS K-2234 (Japan) ● SAE J814C, J1941, J1034 oder J2036 (In- für Kühlmittel: ● ternational) ASTM D6210, D4985 (US) ● Ein- und Aussteigen  ACHTUNG Beim Aussteigen immer den Stapler im Blick haben, um Verletzungen an den Beinen und am Rücken zu vermeiden.

  • Seite 65: Beckengurt

    Verwendung und Bedienung Beckengurt Beckengurt Fahrersitz nachstellen  ACHTUNG Den Fahrersitz durch Schieben in die beste Betriebs- stellung relativ zum Lenkrad, den Fahr- und Brems- pedalen sowie dem Joystick bringen. Vor jeder Inbetriebnahme des Staplers und bei je- dem Fahrerwechsel das individuelle Gewicht des Fahrers einstellen und prüfen, ob alle Einstellungen richtig eingerastet sind.

  • Seite 66: Sitzfederung Einstellen

    Verwendung und Bedienung Beckengurt Sitzfederung einstellen HINWEIS Der Fahrersitz kann individuell auf das Ge- wicht des Fahrers eingestellt werden. Um eine optimale Einstellung der Sitzfederung zu errei- chen, muss der Fahrer beim Einstellen auf dem Sitz sitzen. – Individuellen Federungskomfort mit dem Verstellknopf (3) einstellen.
  • Seite 67 – Beckengurt vor jeder Fahrt anlegen. – Beckengurt beim Anlegen nicht verdrehen. – Beckengurt nur zum Sichern einer Person ver- wenden. – Bei Funktionsstörungen durch den STILL-Service instand setzen lassen. – Beckengurt ruckfrei aus dem Gurtaufroller (2) ziehen und eng am Körper anliegend über die Oberschenkel legen.

  • Seite 68: Den Beckengurt Lösen

    Verwendung und Bedienung Beckengurt Den Beckengurt lösen – Rote Taste (4) am Gurtschloss (1) drücken.  – Gurtzunge langsam mit der Hand zur Gurt- rolle zurückführen. HINWEIS Beckengurt nicht zu schnell einlaufen lassen. Durch das Aufschlagen der Gurtzunge kann die Blockierautomatik ausgelöst werden. Der Beckengurt kann dann nicht mehr mit ge- wohnter Kraft ausgezogen werden.

  • Seite 69: Schalter

    Verwendung und Bedienung Schalter Schalter Zündvorrichtung  HINWEIS Das Fahrzeug kann nur mit Fahrtrichtungshe- bel in mittlerer Stellung (neutral) gestartet wer- den. Der Zündschlüssel kann in drei Positionen ge- bracht werden: Stellung „0“ Stellung zum Entnehmen des Schlüssels ● (alle Schaltkreise spannungslos außer Hu- pe, Bremsleuchten, Sitz und ISO PCB) Stellung „Ⅰ“...

  • Seite 70: Beleuchtungs- Und Blinkerschalter

    Verwendung und Bedienung Schalter Beleuchtungs- und Blinkerschalter  Blinker und Beleuchtung sind aktiv wenn der Zündschlüssel in Stellung „I“ steht. Blinkerhebel  – Wenn der Hebel (1) in Stellung „R“ gezogen wird, leuchtet die rechte Kontrollleuchte auf. – Wenn der Hebel (1) in Stellung „L“ gezogen wird, leuchtet die linke Kontrollleuchte auf.

  • Seite 71: Beleuchtung

    Verwendung und Bedienung Schalter Beleuchtung  – Die Beleuchtung wird durch Drehen des Drehknopfs (3) auf dem Hebel eingeschal- tet: Durch Drehen des Drehknopfs bis zum ers- ● ten Klicken werden die Umrissleuchten ein- geschaltet; Durch weiteres Drehen des Knopfes wer- ●...

  • Seite 72: Fahrtrichtungshebel

    Verwendung und Bedienung Lenksäule einstellen Fahrtrichtungshebel  Mit dem Fahrtrichtungshebel (1) kann die ge- wünschte Fahrtrichtung des Staplers gewählt oder der Fahrmodus in den Leerlauf geschal- tet werden. Der Fahrtrichtungshebel hat drei verschiedene Stellungen: VORWÄRTS - Fahrtrichtungshebel nach ● vorn in Position „A“ schieben NEUTRAL - Fahrtrichtungshebel in Mittel- ●...
  • Seite 73 Verwendung und Bedienung Motor starten – Den Schaltschlüssel (1) einstecken und in  Stellung „Ⅱ“ drehen. Sobald der Motor an- springt, den Schaltschlüssel loslassen. Starten bei niedrigen Temperaturen. – Den Schaltschlüssel (1) einstecken und in  Stellung „Ⅰ“ drehen; den Schaltschlüssel in dieser Stellung halten, bis die Leuchte (2) erlischt.
  • Seite 74 Verwendung und Bedienung Motor starten GEFAHR Gesundheitsgefährdung durch Abgase! Abgase von Verbrennungsmotoren sind gesundheitsschäd- lich. Besonders die im Dieselabgas enthaltenen Rußpartikel können Krebs verursachen. Beim Lau- fenlassen des Motors besteht Vergiftungsgefahr durch die im Abgas enthaltenen Bestandteile CO, CH, NO Moderne Abgasnachbehandlungssysteme (z. B.

  • Seite 75: Fahren

    Verwendung und Bedienung Fahren Fahren Fahren ACHTUNG Bei Verwendung von Spiegeln ist sicherzustellen, dass der Rückblickspiegel nur zur Beobachtung des rückwärtigen Verkehrsraumes vorgesehen ist. Eine Rückwärtsfahrt ist deshalb nur mit direktem Blick in Rückwärtsfahrtrichtung zulässig. ACHTUNG Hubgerüst immer nach hinten neigen und Gabelzin- ken etwa 30 cm auf den Boden absenken.
  • Seite 76 Verwendung und Bedienung Fahren – Den Fahrtrichtungshebel (3) in die ge-  wünschte Fahrtrichtung bewegen: (A) VOR- WÄRTS, (B) RÜCKWÄRTS. – Zum Anfahren vorsichtig das Gaspedal (4)  betätigen. 60098011600 DE - 09/2020...

  • Seite 77: Laufrichtung Wechseln

    – Um die Richtung zu wechseln, das Fahrpe-  dal (1) loslassen. – Das Pedal der Betriebsbremse (2) betäti- gen, bis das Fahrzeug vollständig zum Still- stand kommt. – Den Hebel (3) in die entgegengesetzte  Fahrtrichtung bewegen: (A) VORWÄRTS, (B) RÜCKWÄRTS;...

  • Seite 78: Bremsanlage

    Verwendung und Bedienung Bremsanlage Bremsanlage Betriebsbremspedal und Tippbet-  riebpedal HINWEIS Wir empfehlen, dass sich der Fahrer mit der Wirksamkeit der Bremsvorrichtung vertraut macht, wenn der Gabelstapler keine Last trägt. Den Gabelstapler langsam auf einer nicht überfüllten Fahrbahn betreiben, um die Fahrfunktionen zu testen.

  • Seite 79: Betriebsbremse Betätigen

    Verwendung und Bedienung Bremsanlage Betriebsbremse betätigen Bremsen und anhalten GEFAHR Bei zu hoher Geschwindigkeit besteht die Gefahr, dass der Stapler kippt oder rutscht! Der Bremsweg des Fahrzeugs ist abhängig von Wit- terungsverhältnissen und dem Verschmutzungsgrad der Fahrbahn. Hierbei beachten, dass der reine Bremsweg etwa mit dem Quadrat der Geschwindig- keit zunimmt.

  • Seite 80: Feststellbremse

    Verwendung und Bedienung Bremsanlage Feststellbremse  Die Feststellbremse muss vor jedem Verlas- sen des Staplers betätigt werden. – Um die Feststellbremse zu betätigen, das Feststellbremspedal (1) mit dem Fuß betätigen. Die entsprechende Kontroll- leuchte auf dem Anzeigegerät leuchtet auf. – Den Verriegelungsschalter ziehen(2), um das Feststellbremspedal zu lösen.

  • Seite 81: Hubeinrichtung Und Anbaugeräte

    Verwendung und Bedienung Hubeinrichtung und Anbaugeräte Hubeinrichtung und Anbaugeräte Bedienung der Hubvorrichtung GEFAHR Wenn sich die Hubvorrichtung oder andere Anbau- geräte bewegen, besteht die Gefahr, dass der Fah- rer zwischen der Hubvorrichtung und dem Gabel- stapler eingeklemmt wird. Der Fahrer darf sich daher nicht an oder zwischen der Hebevorrichtung und dem Gabelstapler aufhal- ten.

  • Seite 82: Anbaugeräte Bedienen

    Verwendung und Bedienung Hubeinrichtung und Anbaugeräte Gabelträger anheben  GEFAHR Wenn beim Anheben des Hubgerüstes eine Gefahr besteht, die Gabelzinken sofort anheben. – Den Steuerhebel (1) nach hinten drücken. Gabelträger absenken – Den Steuerhebel (1) nach vorne drücken. Hubgerüst nach vorne neigen –...
  • Seite 83 Verwendung und Bedienung Hubeinrichtung und Anbaugeräte – Die Schaltsymbole mit Richtungspfeilen be-  achten Seitliche Bewegung  HINWEIS Um Beschädigungen zu vermeiden, den Stap- ler nicht in seitlicher Richtung bewegen, wenn die Gabelzinken am Boden aufliegen. – Den Steuerhebel (3) nach vorne drücken und nach links bewegen.

  • Seite 84: Handhabung Von Lasten

    Verwendung und Bedienung Handhabung von Lasten Handhabung von Lasten Sicherheitsvorschriften im Umgang  mit Lasten In den folgenden Abschnitten sind die Sicher- heitsvorschriften im Umgang mit Lasten dar- gestellt. GEFAHR Es besteht Lebensgefahr durch herabstürzende Last oder absinkende Bauteile des Staplers. –...

  • Seite 85: Kapazitätsdiagramm

    Verwendung und Bedienung Handhabung von Lasten Der Lastschwerpunktabstand bezieht sich auf  den Abstand zwischen der Vertikalebene der Gabelzinken und dem Schwerpunkt der Las- ten(1). HINWEIS Der Lastschwerpunkt muss sich nicht notwen- digerweise am zentralen Punkt der Last befin- den. Die Tragfähigkeit bezieht sich auf das Gewicht der Waren, das auf eine bestimmte Höhe innerhalb des Lastschwerpunktabstands angehoben werden kann.

  • Seite 86: Vor Dem Anheben Einer Last

    Verwendung und Bedienung Handhabung von Lasten befinden, der im Kapitel „Technisches Da- tenblatt“ und auf dem Tragfähigkeitsschild angegeben wird. – Vor der Bedienung eines Anbaugeräts das Datenschild mit der Tragfähigkeit am An- baugerät lesen. Vor dem Anheben einer Last  Vor dem Heben einer Last das Lasttragfähig- keitsdiagramm an der Motorabdeckung prü- fen.

  • Seite 87: Transport Von Paletten

    Verwendung und Bedienung Handhabung von Lasten Transport von Paletten  Im Regelfall sind Lasten (z. B. Paletten) ein- zeln zu befördern. Eine gleichzeitige Beförde- rung mehrerer Einzellasten ist nur zulässig auf Anweisung der Aufsichtsperson und ● wenn die technischen Voraussetzungen er- ●...

  • Seite 88: Transport Von Hängenden Lasten

    Verwendung und Bedienung Handhabung von Lasten GEFAHR Im Gefahrenbereich des Staplers können Personen zu Schaden kommen! Im Gefahrenbereich des Staplers dürfen sich außer dem Fahrer in seiner normalen Bedienposition keine Personen aufhalten. Wenn Personen trotz Warnung den Gefahrenbereich nicht verlassen haben: –...
  • Seite 89 Verwendung und Bedienung Handhabung von Lasten GEFAHR Verlust der Standsicherheit! Verrutschen oder Pendeln hängender Lasten kann zum Verlust der Standsicherheit und zum Kippen des Staplers führen. – Zum Transport hängender Lasten die folgenden Hinweise beachten. Hinweise zum Transport hängender Lasten: Grundsätzlich ist das Pendeln der Last ●...

  • Seite 90: Einstellen Des Gabelzinkenabstands

    Verwendung und Bedienung Handhabung von Lasten Einstellen des Gabelzinkenabs- tands – Knopf (2) hochziehen und um 90° drehen.  – Gabelzinken (1) entsprechend den Abmes-  sungen der anzuhebenden Last verstellen. – Darauf achten, dass der Abstand der bei- den Gabelzinken von der Mittellinie des Ga- belträgers gleich groß...

  • Seite 91: Lasten Aufnehmen

    Verwendung und Bedienung Handhabung von Lasten Lasten aufnehmen GEFAHR Stapler kann bei einer zu großen Last umkippen. Vor dem Aufnehmen der Last überprüfen, ob die Ab- messungen und das Gewicht der Last innerhalb des für das Stapler zulässigen Bereichs liegen. Hierzu siehe das Tragfähigkeitsschild.
  • Seite 92 Verwendung und Bedienung Handhabung von Lasten – Die Gabel positionieren.  – Hubgerüst senkrecht stellen – Den Gabelträger auf Stapelhöhe anheben. GEFAHR Unfallgefahr durch verändertes Kippmoment! Wenn ein Stapler mit über 3° vergrößerter Vorne- igung (Variante) betrieben wird, besteht beim Anhe- ben oder Absenken der Last eine größere Rutschge- fahr der Last.
  • Seite 93 Verwendung und Bedienung Handhabung von Lasten – Gabelträger anheben, bis die Last frei auf  der Gabel liegt. HINWEIS Die Hubgeschwindigkeit lässt sich über die Motordrehzahl erhöhen. Siehe dazu das fol- gende Kapitel „Hubgeschwindigkeit erhöhen“. GEFAHR Unfallgefahr! – Auf Personen im Gefahrenbereich achten. ACHTUNG Bauteilbeschädigung möglich! 6210_800-008...

  • Seite 94: Hubgeschwindigkeit Erhöhen

    Verwendung und Bedienung Handhabung von Lasten – Das Hubgerüst nach hinten neigen. Die  Last kann jetzt gefahren werden. 5060_003-101 Hubgeschwindigkeit erhöhen – Das Bremspedal Inching (1) ganz durchtre-  ten und getreten halten. Die Antriebsräder sind jetzt vom Motor abgekuppelt. –...

  • Seite 95: Last Fahren

    Verwendung und Bedienung Handhabung von Lasten Last fahren  HINWEIS Angaben im Kapitel „Sicherheitsvorschriften beim Fahren“ beachten. GEFAHR Je höher die Last gehoben wird, um so geringer ist die Standsicherheit. Der Stapler kann umstürzen oder die Last kann herabfallen, es besteht erhöhte Unfallgefahr! Fahren mit angehobener Last und vorgeneigtem Hubgerüst ist nicht zulässig.

  • Seite 96: Fahren Im Gefälle Und Auf Steigungen

    Verwendung und Bedienung Handhabung von Lasten – Niemals mit seitlich ausgeschobener Last  fahren (z. B. bei Seitenschieber)! 6210_800-014 Fahren im Gefälle und auf Steigun-  GEFAHR Lebensgefahr! Das Befahren von Gefällen und Steigungen birgt be- sondere Gefahren! – Die folgenden Anweisungen unbedingt befolgen. –...

  • Seite 97: Befahren Von Aufzügen

    Verwendung und Bedienung Handhabung von Lasten Das Befahren von längeren Gefällen und Steigungen über 15 % ist aufgrund der vorge- schriebenen Mindestabbremsung und der Standsicherheitswerte nicht zugelassen! – Vor dem Befahren von Gefällen und Steig- ungen über 15 % Rücksprache mit dem au- torisierten Service halten.

  • Seite 98: Befahren Von Ladebrücken

    Verwendung und Bedienung Handhabung von Lasten Tatsächliches Gesamtgewicht bestim-  – Den Stapler gesichert abstellen. – Einzelgewichte durch Ablesen auf dem Fabrikschild des Staplers und ggf. auf dem Fabrikschild des Anbaugerätes (Variante) und ggf. durch Wiegen der aufzunehmen- den Last feststellen. –...

  • Seite 99: Last Absetzen

    Verwendung und Bedienung Handhabung von Lasten Tatsächliches Gesamtgewicht bestim-  – Den Stapler gesichert abstellen. – Einzelgewichte durch Ablesen auf dem Fabrikschild des Staplers und ggf. auf dem Fabrikschild des Anbaugerätes (Variante) und ggf. durch Wiegen der aufzunehmen- den Last feststellen. –...
  • Seite 100 Verwendung und Bedienung Handhabung von Lasten VORSICHT Unfallgefahr durch herabstürzende Last! Bleibt die Gabel oder die Last beim Absenken hän- gen, kann die Last abstürzen. – Beim Auslagern so weit zurücksetzen, dass die Last bzw. die Gabel frei abgesenkt werden kann. –...

  • Seite 101: Anhängelast

    Verwendung und Bedienung Anhängelast Anhängelast  GEFAHR Im Anhängerbetrieb besteht erhöhte Unfallgefahr! Im Anhängerbetrieb verändert sich das Fahrverhal- ten des Staplers. Den Stapler beim Schleppen so be- treiben, dass ein sicheres Fahren und Abbremsen des Schleppzuges jederzeit gewährleistet ist. Die maximal zulässige Geschwindigkeit beim Schleppen beträgt 5 km/h.
  • Seite 102 Verwendung und Bedienung Anhängelast ACHTUNG Gefahr der Bauteilbeschädigung! Eine Stützlast ist nicht zulässig. – Keine Anhänger verwenden, deren Deichsel auf der Anhängekupplung abstützt. Dieser Stapler ist zum gelegentlichen Schlep- pen von Anhängern geeignet. Ist der Stapler mit einer Anhängevorrichtung ausgestattet, darf gelegentliches Schleppen nicht mehr als 2% der täglichen Einsatzdauer betragen.

  • Seite 103: Gabelstapler Abschleppen

    Verwendung und Bedienung Gabelstapler abschleppen Gabelstapler abschleppen  Der Gabelstapler kann bei einer Betriebsstö- rung mithilfe der Anhängekupplung (1) abge- schleppt werden. Vor dem Abschleppen von Modellen mit Umschalthebel am Lenkrad prü- fen, dass sich dieser Hebel (2) in der mittleren Position befindet.
  • Seite 104 Verwendung und Bedienung Fahrzeug verlassen – Den Stapler durch Betätigen der Feststell-  bremse (1) sichern. – Den Stapler durch Drehen des Zündschlüs-  sels in Stellung „0“ ausschalten und Zünd- schlüssel abziehen. GEFAHR Den Gabelstapler nie durch Drehen des Zünd- schlüssels ausschalten, solange sich der Gabel- stapler noch in Bewegung befindet.

  • Seite 105: Reinigen

    Verwendung und Bedienung Reinigen Reinigen Stapler reinigen – Stapler gesichert abstellen. – Vor der Reinigung die elektrische Anlage spannungsfrei schalten. VORSICHT Beim Klettern auf den Stapler besteht Verletzungsgefahr durch Abstürzen! Beim Klettern auf den Stapler kann man an Bauteilen hängenbleiben oder darauf ausrutschen und abstürzen.
  • Seite 106 Verwendung und Bedienung Reinigen VORSICHT Zu hoher Wasserdruck, zu heißes Wasser oder zu heißer Wasserdampf können Bauteile am Stapler be- schädigen. – Nachfolgende Handlungsschritte genau einhalten. – Hochdruckreiniger nur mit einer Ausgangs- leistung bis maximal 50 bar und maximal 85 °C verwenden. –...
  • Seite 107 Verwendung und Bedienung Reinigen ACHTUNG Aggressive Reinigungsmittel können die Oberflächen der Bauteile beschädigen! Der Einsatz aggressiver und nicht für Kunststoffe ge- eigneter Reinigungsmittel kann Kunststoffteile anlö- sen oder verspröden. Die Displayscheibe der Anzeige-Bedieneinheit kann eintrüben. – Die im Folgenden beschriebenen Vorgehenswei- sen unbedingt beachten.

  • Seite 108: Reinigen Der Elektrischen Anlage

    Verwendung und Bedienung Reinigen Reinigen der elektrischen Anlage  ACHTUNG Das Reinigen der elektrischen Anlagen- teile mit Wasser kann zu Schäden an der elektrischen Anlage führen. – Das Reinigen der elektrischen Anla- genteile mit Wasser ist verboten! – Trockenreinigungsmittel nach Herstel- lervorschrift verwenden.

  • Seite 109: Nach Dem Waschen

    Verwendung und Bedienung Reinigen HINWEIS Die Hubketten sind eine Sicherheitskompo- nente. Die Verwendung von Kaltreinigern, chemischen Reinigungsmitteln, ätzenden Flüssigkeiten oder Flüssigkeiten mit Säure- und Chlorgehalt verursachen eine direkte Be- schädigung der Ketten Nach dem Waschen  – Stapler sorgfältig trocknen (z. B. mit Druck- luft).

  • Seite 110: Stilllegung

    Verwendung und Bedienung Stilllegung Stilllegung Allgemeine Informationen In diesem Kapitel finden Sie Informationen zur „zeitweiligen Außerbetriebnahme“ und zur „permanenten Außerbetriebnahme“. Maßnahmen bei der Stilllegung Folgende Arbeiten müssen durchgeführt wer- den, wenn der Stapler längere Zeit nicht ver- wendet wird: – Den Stapler wie im Kapitel „Reinigen des Gabelstaplers“...

  • Seite 111: Wiederinbetriebnahme Nach Der Stilllegung

    Verwendung und Bedienung Stilllegung – Den Motor nach Vorschrift des Motorhers- tellers konservieren. – Den Stapler mit einer NICHT aus Kunststoff bestehenden Decke abdecken. – Soll der Stapler für längere Zeit stillgelegt werden, den autorisierten Service für weite- re Maßnahmen ansprechen. Wiederinbetriebnahme nach der Stilllegung Wenn der Stapler länger als sechs Monate...

  • Seite 112: Dauerhaftes Außerbetriebsetzen (Verschrottung)

    Verwendung und Bedienung Stilllegung Dauerhaftes Außerbetriebsetzen (Verschrottung) Bei der Verschrottung des Gabelstaplers sind die örtlichen Vorschriften einzuhalten. Wen- den Sie sich bei Fragen bezüglich der vor- schriftsmäßigen Verschrottung des Gabelsta- plers an das autorisierte Vertriebsnetz oder an die für die Entsorgung zuständigen Verwer- tungsbetriebe.

  • Seite 113: Wartung

    Wartung...

  • Seite 114: Allgemeine Informationen

    Wartung Allgemeine Informationen Allgemeine Informationen Um den Gabelstapler in gutem Betriebszu- stand zu halten, sind die auf den folgenden Seiten genannten Instandhaltungsarbeiten in den angegebenen Intervallen regelmäßig und unter Verwendung des für den Zweck vorge- gebenen Verbrauchsmaterials durchzuführen. Die ausgeführten Arbeiten müssen schriftlich festgehalten werden.

  • Seite 115: Qualifikation Des Personals

    Wartung Qualifikation des Personals Qualifikation des Personals Nur qualifiziertes und autorisiertes Personal darf die Wartung durchführen. Regelmäßige Sicherheitsprüfungen oder Prüfungen nach außergewöhnlichen Vorkommnissen muss ei- ne befähigte Person durchführen. Die befähig- te Person muss ihre Begutachtung und Beur- teilung vom Standpunkt der Sicherheit aus ab- geben, unbeeinflusst von betrieblichen und wirtschaftlichen Umständen.
  • Seite 116 Wartung Vorbereitungen für die Wartung GEFAHR Gefahr eines schweren elektrischen Schlags. Trennen Sie die negative Anschlussklemme von der Batterie ab, bevor Sie Arbeiten an der elektrischen Anlage durchführen. 60098011600 DE - 09/2020...

  • Seite 117: Planmäßige Wartung Des Staplers

    Wartung Planmäßige Wartung des Staplers Planmäßige Wartung des Staplers Wartung – 500 Stunden Bei Betriebstunden Durchge- 1500 2500 3500 4500 führt 5500 6500 7500 8500 9500   Fahrzeugaufbau Rahmen auf Risse prüfen Fahrerschutzdach/Kabine und Scheiben auf Beschädigung prüfen Bedienelemente, Schalter und Gelenke auf Beschädigung prüfen, fetten und ölen Fahrersitz auf korrekte Funktion und Beschädigungen prüfen Beckengurt auf Zustand und einwandfreie Funktion prüfen Reifen und Räder...
  • Seite 118 Wartung Planmäßige Wartung des Staplers Bei Betriebstunden Durchge- 1500 2500 3500 4500 führt 5500 6500 7500 8500 9500   Hubgerüstprofile auf Beschädigung und Verschleiß prüfen. Hubgerüstprofile schmieren 60098011600 DE - 09/2020...

  • Seite 119: Wartung - 1.000 Stunden

    Wartung Planmäßige Wartung des Staplers Wartung – 1.000 Stunden Bei Betriebstunden Durchge- 1000 2000 4000 5000 7000 führt 8000   Fahrzeugaufbau Rahmen auf Risse prüfen Fahrerschutzdach/Kabine und Scheiben auf Beschädigung prüfen Bedienelemente, Schalter und Gelenke auf Beschädigung prüfen, fetten und ölen Fahrersitz auf Funktion und Beschädigungen prüfen Variante: Zweipedal auf Beschädigungen und Funktion prüfen und schmieren Beckengurt auf Zustand und einwandfreie Funktion prüfen...
  • Seite 120 Wartung Planmäßige Wartung des Staplers Bei Betriebstunden Durchge- 1000 2000 4000 5000 7000 führt 8000   Lenkung und Lenkachse Hinterradlager schmieren Lenkachse schmieren und auf Dichtheit prüfen Bremse Betriebsbremse prüfen und einstellen Feststellbremse überprüfen und einstellen Ölstand der Bremsanlage prüfen Bremsöl erneuern Elektrische Anlage Sicherungen prüfen...
  • Seite 121 Wartung Planmäßige Wartung des Staplers Bei Betriebstunden Durchge- 1000 2000 4000 5000 7000 führt 8000   Rollenführungen und Gabelträger-Laufschienen schmieren Sonderausrüstung Heizung: Frischluftfilter prüfen Heizung: auf Beschädigung prüfen, Wartungsvorschriften des Herstellers beachten Anbaugeräte auf Verschleiß und Beschädigungen prüfen, Wartungsvorschriften des Herstellers beachten Anhängerkupplung auf Verschleiß...

  • Seite 122: Wartung - 3.000 Stunden

    Wartung Planmäßige Wartung des Staplers Wartung – 3.000 Stunden Durchge- Bei Betriebstunden führt 3000 6000 9000 12000 15000   Fahrzeugaufbau Rahmen auf Risse prüfen Fahrerschutzdach/Kabine und Scheiben auf Beschädigung prüfen Bedienelemente, Schalter und Gelenke auf Beschädigung prüfen, fetten und ölen Fahrersitz auf Funktion und Beschädigungen prüfen Variante: Zweipedal auf Beschädigungen und Funktion prüfen und schmieren Beckengurt auf Zustand und einwandfreie Funktion prüfen...
  • Seite 123 Wartung Planmäßige Wartung des Staplers Durchge- Bei Betriebstunden führt 3000 6000 9000 12000 15000   Kraftstoffleitungen und Schellen überprüfen Lenkung und Lenkachse Hinterradlager schmieren Lenkachse schmieren und auf Dichtheit prüfen Bremse Betriebsbremse prüfen und einstellen Feststellbremse überprüfen und einstellen Ölstand der Bremsanlage prüfen Bremsöl erneuern Elektrische Anlage...
  • Seite 124 Wartung Planmäßige Wartung des Staplers Durchge- Bei Betriebstunden führt 3000 6000 9000 12000 15000   Rollenführungen und Gabelträger-Laufschienen schmieren Sonderausrüstung Heizung: Frischluftfilter prüfen Heizung: auf Beschädigung prüfen, Wartungsvorschriften des Herstellers beachten Anbaugeräte auf Verschleiß und Beschädigungen prüfen, Wartungsvorschriften des Herstellers beachten Anhängerkupplung auf Verschleiß...

  • Seite 125: Betriebsmitteltabelle

    Wartung Planmäßige Wartung des Staplers Betriebsmitteltabelle Baugruppe Empfohlene Menge Betriebsmittel Technische Daten Motor 7.5L Motoröl CJ-4 15W-40 Hydraulisches Über- Getriebeöl Dexron Ⅲ setzungsgetriebe 38 l für Hubgerüst un- ≥-5℃: L-HM46 ter 4500 mm Hydraulikanlage Hydrauliköl ≥-20℃: L-HV32 (für Kühl- 40 l für Hubgerüst raumeinsatz) über 4500 mm Bremsanlage...

  • Seite 126: Wartungspunkte Zugänglich Machen

    Wartung Wartungspunkte zugänglich machen Wartungspunkte zugänglich machen Öffnen der Motorhaube VORSICHT Verletzungsgefahr! Vor dem Öffnen der Motorhaube ist der Motor abzu- stellen! ACHTUNG Beim Öffnen der Motorhaube kann der Fahrersitz be- schädigt werden, wenn er sich nicht in vorderster Stellung befindet. Fahrersitz ganz nach vorn schieben.

  • Seite 127: Schließen Der Motorhaube

    Wartung Wartungspunkte zugänglich machen – Hebel (3) an der Motorhaube mit der linken  Hand nach oben drücken. VORSICHT Verletzungsgefahr durch Herunter- Die Motorhaube ist klappen der Motorhaube! mit einer Gasfeder ausgerüstet, welche die Motor- haube in geöffneter Position hält. Bei zusätzlicher Belastung, z. B.

  • Seite 128: Bodenplatte Aus- Und Einbauen

    Wartung Wartungspunkte zugänglich machen Bodenplatte aus- und einbauen Ausbauen der Bodenplatte ACHTUNG Kurzschlussgefahr bei beschädigten Kabeln! – Anschlusskabel auf Beschädigungen kontrollie- ren. – Beim Aus- und Einbau der Bodenplatte darauf achten, dass die Anschlusskabel nicht beschädigt werden. HINWEIS Die Bodenplatte ist mit einer Aussparung ver- sehen, in die der Bediener zum Anheben mit den Fingern fassen kann.
  • Seite 129 Wartung Wartungspunkte zugänglich machen – Bodenplatte vorsichtig nach unten führen und schließen. – Gummimatte einsetzen. – Die Motorhaube schließen. 60098011600 DE - 09/2020...

  • Seite 130: Wartungsservice

    Wartung Wartungsservice Wartungsservice Motoröl wechseln VORSICHT Es besteht Verbrennungsgefahr! Wenn das Motoröl entlüftet werden muss, wenn das Öl noch heiß ist, den Kontakt mit dem Öl vermeiden und eine Schutzbrille tragen, um Verbrennungen zu vermeiden. Die Nichtbeachtung der Vorschriften kann zu schwe- ren oder tödlichen Verletzungen führen.
  • Seite 131 Wartung Wartungsservice – Den Motor abstellen. – Öldeckel (1) entfernen, um das Kurbelge-  häuse zu lüften. Dies ist vorteilhaft für das Ablassen des Öls. – Ölwanne unter den Motor stellen, um Altöl aufzufangen. – Ölablassschraube (2) entfernen und Öl in ...
  • Seite 132 Wartung Wartungsservice – Ölkappe (1) abnehmen.  – Unser empfohlenes Originalöl einfüllen, in- dem es in mehrere Teile zum Auffüllen auf- geteilt wird. HINWEIS Motoröl alle 500 Stunden nachfüllen. – Ca. ein bis zwei Minuten warten und dann den Motorölstand überprüfen. –...

  • Seite 133: Motorölfilter Wechseln

    Wartung Wartungsservice Motorölfilter wechseln  – Ölfilter (1) entfernen. – Ölfilter(1) mit dem Filterschlüssel zerlegen. ACHTUNG Öl im Filter kann beim Abnehmen des Ölfilters herun- terlaufen. Darauf achten, dass die anderen Teile nicht verunreinigt werden, indem ein Tuch verwendet wird, wenn der Filter abgenommen wird. Nach dem Austausch des Ölfilters alle anderen Teile abwi- schen, die mit Öl in Berührung gekommen sind.

  • Seite 134: Regenerationsmodus Während Des Betriebs (Aktive Regeneration)

    Wartung Wartungsservice DPF-Rußmenge 106 ~ 110 %: Erzwungene ● Regeneration wird eingeleitet + aktive Re- generation versucht zu starten. Der Fahrer wird informiert, dass eine erzwungene Re- generation durchgeführt werden muss. DPF-Rußmenge 111 ~ 120 %: Erzwungene ● Regeneration wird eingeleitet + Motorleis- tung wird verringert und aktive Regenerati- on versucht zu starten.
  • Seite 135 Wartung Wartungsservice Wiederholtes Arbeiten unter niedriger Last ● oder Fahren kurzer Strecken mit niedrigen Geschwindigkeiten Häufiger Leerlauf ● Bedingungen für erzwungene Regeneration (manuelle Regeneration) Temperatur des Kühlmittels (Motoröls): 40° ● oder höher Motordrehzahl: Leerlauf ● Feststellbremse angezogen ● Reihenfolge der erzwungenen Regeneration (manuellen Regeneration) –...

  • Seite 136: Dpf-Asche Entfernen Und Dpf Reinigen

    Wartung Wartungsservice VORSICHT Falls eine erzwungene Regeneration (manuelle Re- generation) aufgrund eines Notfalls gestoppt werden muss, den Sicherungshebel nach oben bewegen. Dies hat jedoch erhebliche negative Auswirkungen auf die DPF-Regeneration. Daher ist darauf zu ach- ten, dass eine erzwungene Regeneration (manuelle Regeneration) an einem sicheren Ort mit genügend Zeit zum Abschluss des Prozesses durchgeführt wird.

  • Seite 137: Kühler Reinigen, Dichtheit Prüfen

    Wartung Wartungsservice HINWEIS Bei der Handhabung der DPF-Baugruppe bitte Folgendes beachten: Der Auspufftopf wiegt ca. 13 kg, und ● DOC/DPF sind stoßempfindlich. Daher beim Ausbau darauf achten, sie nicht zu be- schädigen. Beim Austausch des Differenzdrucksensors ● darauf achten, dass keine Fremdkörper in die Differenzdrucksensorleitung gelangen.

  • Seite 138: Luftfilter Reinigen

    Wartung Wartungsservice – Kühler (1) reinigen.  – Kühlerlamellen mit einer geeigneten Bürste reinigen und mit Druckluft (nicht über 2 bar) ausblasen. – Kühler und Kühlschläuche auf Dichtheit prü- fen und Schellen ggf. nachziehen. ACHTUNG Gefahr von Motorschäden! Fehlen von Kühlflüssigkeit deutet auf Undichtigkeiten am Kühlsystem hin.
  • Seite 139 Wartung Wartungsservice – Luftfilter (1) herausziehen.  – Staub aus dem Filter entfernen, indem er durch den Filter mit Druckluft (2) nach au- ßen geblasen wird. Staub mit minimalem Luftdruck entfernen, um eine Beschädigung des Einsatzes zu vermeiden. ACHTUNG Gefahr durch herumfliegende Gegenstände! Bei der Durchführung von Wartungsarbeiten am Mo- tor und bei der Verwendung von Druckluft oder unter Druck stehenden Wasserstrahlen eine Schutzbrille...

  • Seite 140: Luftfilter Wechseln

    Wartung Wartungsservice Luftfilter wechseln – Gurtschloss (5) öffnen und Filtertopf (4) ab-  nehmen. – Luftfilter (2) herausziehen.  HINWEIS Das Innere der Luftfilter-Abdeckung (1) reini- gen. – Darauf achten, dass der Filter während der Montage nicht beschädigt wird und dass er in der richtigen Richtung eingebaut wird.

  • Seite 141: Entwässern Des Kraftstofffilters

    Wartung Wartungsservice Entwässern des Kraftstofffilters – Das Ablassventil (1) unten am Kraftstofffilter  lösen. ACHTUNG Das Ablassventil nicht mit Werkzeugen lösen. Die Verwendung von Werkzeugen kann das Ablassventil beschädigen. – Das Wasser aus dem Kraftstofffilter durch das Ablassventil (1) etwa 10 Sekunden lang ablassen.

  • Seite 142: Kraftstoffanlage Entlüften

    Wartung Wartungsservice Kraftstoffanlage entlüften  – Gegen den Uhrzeigersinn drehen und das Luftauslassventil (2) oben am Kraftstofffilter lösen. – Mit dem Pumpengriff (3) pumpen, bis Kraft- stoff durch das Luftauslassventil abgelas- sen (3) wird. – Das Luftablassventil (3) im Uhrzeigersinn drehen und festziehen.
  • Seite 143 Wartung Wartungsservice – Den Kraftstofffilter zu 3/4 festziehen.  – Den vom Kraftstofffilter kommenden Was-  ser-im-Kraftstoff-Sensor- Anschluss wieder anschließen. – Den Kraftstofffilter und die Umgebung sau- ber und fern von Fremdstoffen wie Kraftstoff halten. – Kraftstoffzufuhrleitung entlüften, wie im Ka- pitel „Kraftstoffanlage entlüften“...

  • Seite 144: Riemenspannung Prüfen

    Wartung Wartungsservice Riemenspannung prüfen Riemenspannung  Die Spannung muss nicht separat eingestellt werden, da ein automatischer Riemenspanner angewendet wird, der die Spannung des Rie- mens automatisch steuert. Eine tägliche Prüfung ist erforderlich, um ● festzustellen, ob die Anzeige des automati- schen Riemenspanners angibt, dass der Riemen ausgetauscht werden muss.

  • Seite 145: Rohölfilter Des Hydraulikgetriebes Wechseln

    Wartung Wartungsservice Spannungsmessung  – Das Messmittel zwischen die Riemenschei- ben stellen und das Kontaktende (2) so ein- stellen, dass der Riemen geschoben wird. – Die Unterlage (3) drücken, bis das Ab- schraubgeräusch der Feder zu hören ist. Diese Kraft drückt das Spannungsmessmit- tel nach oben.

  • Seite 146: Feinen Ölfilter Von Hydraulikgetriebe Austauschen

    Wartung Wartungsservice – Befestigungsmutter am Rohölfilter ab-  schrauben, dann Filtereinsatz entnehmen. – Durch einen neuen Rohölfiltereinsatz erset- zen. Filtereinsatz und untere Abdeckung auf Filterspindel montieren und Mutter fest- ziehen. – Den Rohölfilter mit den Befestigungs- schrauben am Getriebe montieren. –...

  • Seite 147: Öl Von Hydraulikgetriebe Wechseln

    Wartung Wartungsservice Öl von Hydraulikgetriebe wechseln  UMWELTHINWEIS Die Vorsichtsmaßnahmen für den Umgang mit Kraftstoffen und Schmiermitteln beachten. – Einen Behälter unter die rechte Staplerseite stellen. – Die Bodenplatte ausbauen. – Ölablassschraube (2) herausschrauben. – Das Getriebeöl vollständig ablassen. – Bereich um die Ablassschraube reinigen. –...

  • Seite 148: Getriebeöl Der Antriebsachse Wechseln

    Wartung Wartungsservice Getriebeöl der Antriebsachse wech-  seln Getriebeöl leeren – Sicherstellen, dass der Gabelstapler auf ei- ner ebenen Fläche steht. – Den Stopfen der Öleinfüllöffnung entfernen, damit das Getriebeöl (1) leichter abgelas- sen werden kann. – Einen Behälter unter das Antriebsachsge- triebe stellen, um das alte Getriebeöl aufzu- fangen.

  • Seite 149: Verfahren Zum Radwechsel

    Wartung Wartungsservice Verfahren zum Radwechsel Verfahren zum Hinterradwechsel  – Den Stapler ausschalten und die Vorberei- tungen für eine Wartung durchführen. – Die Radbefestigung (1) um einige Umdre- hungen lösen. – Das Heck des Fahrzeugs mit einem Unter- stellbock anheben und Stützen (2) unter das Gegengewicht stellen.
  • Seite 150 Wartung Wartungsservice Radwechsel vorn  – Heben Sie die Gabelzinken mindestens 1 m über den Boden. – Den Stapler ausschalten und die Vorberei- tungen für eine Wartung durchführen. – Die Radbefestigung (1) um einige Umdre- hungen lösen. – Einen Maschinenheber unter dem festen Rahmen des Hubgerüsts oder unter dem Fahrwerk an der Seite ansetzen, auf der sich das zu wechselnde Rad befindet.

  • Seite 151: Flüssigkeit Des Bremssystems Wechseln

    Wartung Wartungsservice – Beim Wechseln von Rädern mit Luftreifen die Reifen mit dem vorgegebenen Fülldruck füllen. Flüssigkeit des Bremssystems wechseln UMWELTHINWEIS Bitte Flüssigkeiten und Schmieröl gemäß den Anweisungen handhaben. HINWEIS An den Vertragshändler wenden, um Flüssig- keit aus der Bremsanlage abzulassen und wechseln zu lassen.

  • Seite 152: Hydraulikölstand Prüfen

    Wartung Wartungsservice Hydraulikölstand prüfen UMWELTHINWEIS Die Anweisungen zur Handhabung/Entsor- gung von Flüssigkeiten und Schmiermitteln befolgen. HINWEIS Der Ölstand sollte nur bei senkrecht stehen- dem Hubgerüst und abgesenktem Gabelträger geprüft werden. – Feststellbremse betätigen. – Die Motorabdeckung öffnen. – Die Ölkappe mit dem Peilstab abschrauben. –...

  • Seite 153: Belüftungsfilter Wechseln

    Wartung Wartungsservice – Pedalauflage und Bügel entfernen. – Befestigungsschrauben und Unterlegschei- ben an der Abdeckungsbaugruppe lösen, dann die Abdeckungsbaugruppe entfernen. – Die Abdeckungsbaugruppe langsam he- rausziehen, damit das Öl in den Tank zu- rücklaufen kann. – Saugfilter (1) von der Abdeckungsbaugrup- ...

  • Seite 154: Hubgerüst Und Ketten Mit Kettenspray Schmieren

    Wartung Wartungsservice – Belüftungsfilter (2) herausschrauben und  Peilstab herausziehen. – Peilstab und Kugeln am Peilstabsockel vom Belüftungsfilter entfernen und am neuen Belüftungsfilter montieren. – Belüftungsfilter und Peilstab wieder ein- schrauben. – Die Motorhaube schließen. HINWEIS In staubigen Umgebungen müssen Atem- schutzgeräte möglicherweise häufiger ausge- tauscht werden.
  • Seite 155 Wartung Wartungsservice HINWEIS Die Hubketten sind eine Sicherheitskompo- nente. Die Verwendung von Kaltreinigern, chemischen Reinigungsmitteln, ätzenden Flüssigkeiten oder Flüssigkeiten mit Säure- und Chlorgehalt verursachen eine direkte Be- schädigung der Ketten 60098011600 DE - 09/2020...
  • Seite 156 Wartung Wartungsservice 60098011600 DE - 09/2020...

  • Seite 157: Technisches Datenblatt

    Technisches Datenblatt...

  • Seite 158: Abmessungen

    Technisches Datenblatt Abmessungen Abmessungen 60098011600 DE - 09/2020...

  • Seite 159: Vdi-Datenblatt Für Rcd15

    Technisches Datenblatt VDI-Datenblatt für RCD15 VDI-Datenblatt für RCD15 HINWEIS Dieses VDI-Datenblatt nennt nur die techni- schen Werte der Staplerversion mit Standard- ausrüstung. Abweichende Bereifung, andere Hubgerüste, Zusatzeinrichtungen usw. können andere Werte ergeben. Merkmale Hersteller STILL RCD15 Leistungstyp: Elektro – Diesel – Benzin – Treibgas –...
  • Seite 160 Technisches Datenblatt VDI-Datenblatt für RCD15 Gabelträger gemäß ISO 2328 Klasse/Form A,B Gabelträgerbreite b3 (mm) 1040 Bodenfreiheit unter Hubgerüst (beladen) m1 (mm) Bodenfreiheit in Mitte von Radstand (beladen) m2 (mm) Arbeitsgangbreite mit Paletten 1000 x 1200 quer**** Ast (mm) 3795 Arbeitsgangbreite mit Paletten 800 x 1.200 quer****...

  • Seite 161: Vdi-Datenblatt Für Rcd18

    Technisches Datenblatt VDI-Datenblatt für RCD18 VDI-Datenblatt für RCD18 Merkmale Hersteller STILL RCD18 Leistungstyp: Elektro – Diesel – Benzin – Treibgas – Diesel Netzstromversorgung (Elektro) Betriebsart: Hand – stehender Fahrer – sitzender Fah- Sitzbetrieb Tragfähigkeit Q (kg) 1800 Lastschwerpunktabstand c (mm)
  • Seite 162 Technisches Datenblatt VDI-Datenblatt für RCD18 Wenderadius Wa (mm) 2180 Kleinster Drehpunktabstand von der Gabelstaplermitte b13 (mm) Leistungsdaten Fahrgeschwindigkeit (mit / ohne Last) km/h 17 / 17 Hubgeschwindigkeit (mit/ohne Last) 0,59/0,76 Senkgeschwindigkeit (mit/ohne Last) 0,48/0,43 Zugkraft Anhängergabel (bei 2 km/h) mit/ohne Last 15/10 Steigfähigkeit (bei 2 km/h) mit Last/ohne Last 20 / 20...

  • Seite 163: Vdi-Datenblatt Für Rcd20

    Technisches Datenblatt VDI-Datenblatt für RCD20 VDI-Datenblatt für RCD20 Merkmale Hersteller STILL RCD20 Leistungstyp: Elektro – Diesel – Benzin – Treibgas – Diesel Netzstromversorgung (Elektro) Betriebsart: Hand – stehender Fahrer – sitzender Fah- Sitzbetrieb Tragfähigkeit Q (kg) 2000 Lastschwerpunktabstand c (mm)
  • Seite 164 Technisches Datenblatt VDI-Datenblatt für RCD20 Wenderadius Wa (mm) 2200 Kleinster Drehpunktabstand von der Gabelstaplermitte b13 (mm) 601,5 Leistungsdaten16,3/16,3 Fahrgeschwindigkeit (mit / ohne Last) km/h 17 / 17 Hubgeschwindigkeit (mit/ohne Last) 0,53/0,76 Senkgeschwindigkeit (mit/ohne Last) 0,48/0,43 Zugkraft Anhängergabel (bei 2 km/h) mit/ohne Last 15/10 Steigfähigkeit (bei 2 km/h) mit Last/ohne Last 20 / 20...

  • Seite 165: Hubgerüstspezifikationen

    Technisches Datenblatt Hubgerüstspezifikationen Hubgerüstspezifikationen Nenntragfähigkeit Höhe Freihubhöhe Hubge- rüstwinkel Lastschwerpunkt 500 mm Höhe in Höhe Hubge- Max. einge- ohne rüsttyp Höhe fahre- Trag- Trag- vorn/ Trag- 1,5 t 1,8 t 2,0 t schlitten schlitten hinten schlitten Zustand 3000 1500 1800 2000 2002 4041...
  • Seite 166 Technisches Datenblatt Hubgerüstspezifikationen 60098011600 DE - 09/2020...
  • Seite 167 Stichwortverzeichnis Abmessungen..... Dieselkraftstoff Abstand des Lastschwerpunkts und Trag- Spezifikation..... 51 fähigkeit.
  • Seite 168 Unzulässige Verwendung....Qualifikation des Personals... 105 VDI-Datenblatt für RCD15... . 149 Radmuttern auf ordnungsgemäße Be- VDI-Datenblatt für RCD18.
  • Seite 169 Stichwortverzeichnis Verbot der Nutzung durch Unbefugte..Wartung – 1.000 Stunden... . Verfahren zum Überprüfen des Getriebe- Wartung – 3.000 Stunden... . ölstands.
  • Seite 172 STILL GmbH 60098011600 DE - 09/2020...
  • Seite 173 Originalbetriebsanleitung Diesel-Gabelstapler RCD15 RCD18 RCD20 4211 4212 4213 60098011600 DE - 09/2020...

  • Seite 175: Schaltpläne

    Schaltpläne...

  • Seite 176: Elektroschemadiagramm Für Doosan D24-Motor - Mit Iso3691-Funktion

    Schaltpläne Elektroschemadiagramm für Doosan D24-Motor – mit ISO3691-Funktion Elektroschemadiagramm für Doosan D24-Motor – mit ISO3691-Funktion 60098011600 DE - 09/2020...

  • Seite 177: Hydraulikdiagramm

    Schaltpläne Hydraulikdiagramm Hydraulikdiagramm 60098011600 DE - 09/2020...
  • Seite 178 Schaltpläne Hydraulikdiagramm 60098011600 DE - 09/2020...
