Still RCD15 Originalbetriebsanleitung

Still RCD15 Originalbetriebsanleitung

Diesel-gabelstapler
Vorschau ausblenden Andere Handbücher für RCD15:

Werbung

Quicklinks

Diese Anleitung herunterladen

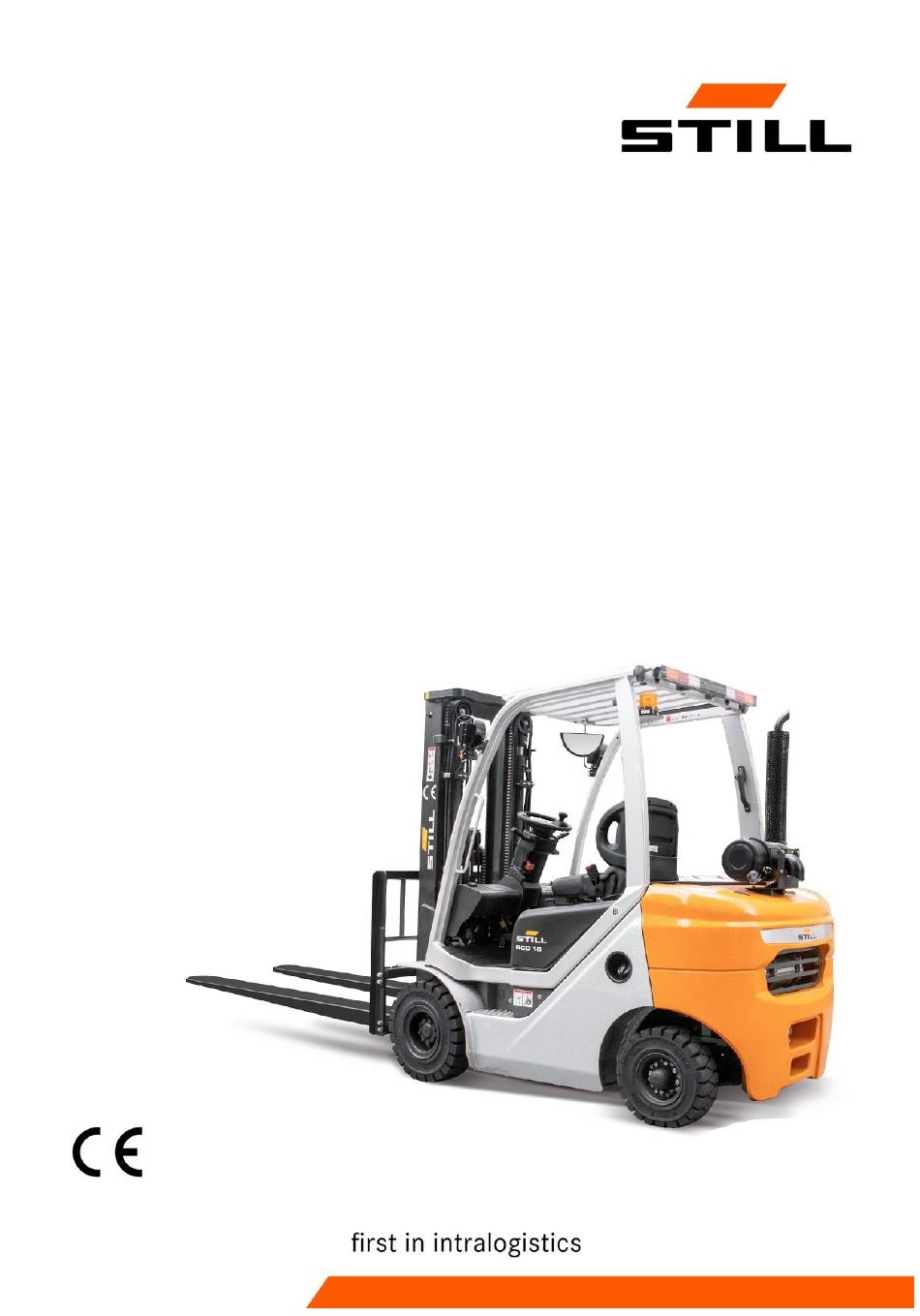

Originalbetriebsanleitung
Diesel-Gabelstapler
RCD15
RCD18
RCD20
4211 4212 4213
60098011600 DE - 04/2023  -  07

Werbung

loading

Verwandte Anleitungen für Still RCD15

Inhaltszusammenfassung für Still RCD15

  • Seite 1 Originalbetriebsanleitung Diesel-Gabelstapler RCD15 RCD18 RCD20 4211 4212 4213 60098011600 DE - 04/2023  -  07...
  • Seite 3 D-22113 Hamburg Telefon: +49 (0) 40 7339-0 Telefax: +49 (0) 40 7339-1622 Mail: info@still.de Website: http://www.still.de Hergestellt in China für STILL Regeln für Betreiber von Flur- förderzeugen Über die vorliegende Betriebsanleitung hinaus ist ein Leitfaden mit zusätzlichen Informatio- nen für Betreiber von Flurförderzeugen verfüg- bar.
  • Seite 5 Inhaltsverzeichnis   Einführung   Allgemeine Informationen .......... 2 Fahrzeugdaten.
  • Seite 6 Inhaltsverzeichnis   Sicherheitsvorschriften im Umgang mit Betriebsstoffen ..... . .  23 Zulässige Betriebsstoffe .......... 23 Öle .
  • Seite 7 Inhaltsverzeichnis   Betriebsbereit bleiben .......... 50 Prüfungen vor Arbeitsbeginn .
  • Seite 8 Inhaltsverzeichnis   Bremsanlage ............ 85 Betriebsbremspedal und Tippbetriebpedal .
  • Seite 9 Inhaltsverzeichnis   Wartung   Allgemeine Informationen .......... 126 Qualifikation des Personals .
  • Seite 10 VDI-Datenblatt für RCD15 ........
  • Seite 11 Einführung...
  • Seite 12 Einführung Allgemeine Informationen Allgemeine Informationen Betrieb auf öffentlichen Straßen Der in dieser Betriebsanleitung beschriebene Stapler entspricht den geltenden Normen und Beim Betrieb des Staplers auf öffentlichen Sicherheitsvorschriften. Straßen muss der Stapler den bestehenden Der Stapler ist mit moderner Technik ausge- nationalen Vorschriften des Einsatzlands ent- stattet.
  • Seite 13 Einführung Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Das Flurförderzeug darf nur bestimmungsge- müssen so ausgeglichen und, wenn erforder- mäß verwendet werden. lich, mit Rampen versehen sein, dass sie möglichst stoßfrei überfahren werden können. Das Flurförderzeug dient zum Bewegen und Heben der auf dem Tragfähigkeitsschild ange- Flurförderzeuge dürfen nur auf Fahrwegen gebenen Lasten unter Beachtung der Anwei- eingesetzt werden, die keine zu engen Kur-...
  • Seite 14 Einführung Unzulässige Verwendung zeug notwendig. Im Zweifelsfall kann die zu- gaben des Flurförderzeug-Herstellers und des ständige Feuerwehr kontaktiert werden. Anbaugeräteherstellers eingehalten werden. Die Befestigung des Anbaugerätes und die Anbaugeräte Verbindung der Energiezufuhr für kraftbetrie- bene Anbaugeräte sind nach den Angaben Anbaugeräte dürfen nur bestimmungsgemäß...
  • Seite 15 Einführung Änderungen am Fahrzeug Einsatz bis 2.000 Meter über NN. ● Standardisierter Schutzgrad des Mantelge- ● häuses für die elektrische Anlage: IP20. Änderungen am Fahrzeug Nicht autorisierte Änderungen am Fahrzeug – entsprechende Änderungen der Tragfähig- sind unzulässig. keitsschilder, Aufkleber, Anhänger sowie des Handbuchs genehmigen und durchfüh- Nur wenn der Staplerhersteller nicht mehr am ren sowie...
  • Seite 16 Einführung Konformitätskennzeichnung Zu Ihrer Sicherheit werden weitere Symbole verwendet. Bitte die verschiedenen Symbole berücksichtigen. Konformitätskennzeichnung  Mit der Konformitätskennzeichnung dokumen- tiert der Hersteller die Übereinstimmung des Flurförderzeugs mit den relevanten Richtlinien zum Zeitpunkt des Inverkehrbringens: CE: in der Europäischen Union (EU) ●...
  • Seite 17 Einführung EMV – Elektro Magnetische Verträglichkeit EMV – Elektro Magnetische Verträglichkeit Die elektromagnetischen Verträglichkeit elektromagnetischen Störungen gemessen, (EMV) ist ein wesentliches Qualitätsmerkmal andererseits wird seine, bezogen auf den vor- des Fahrzeuges. gesehenen Einsatzort, ausreichend hohe Fes- tigkeit gegenüber elektromagnetischen Stö- EMV ist: rungen überprüft.
  • Seite 18 Einführung Erklärung, die den Inhalt der Konformitätserklärung wiedergibt Erklärung, die den Inhalt der Konformitätserklärung wiedergibt         Erklärung     STILL GmbH Berzeliusstraße 10 D-22113 Hamburg             Wir erklären, dass die Maschine  ...
  • Seite 19 Sicherheit...
  • Seite 20 Sicherheit Vorschriften Vorschriften Regelmäßige sicherheitstechnische Überprüfung Um die Funktion und die Sicherheit Ihres Staplers zu erhalten, ist eine regelmäßige Prü- fung erforderlich. Europa: Nationale Gesetze basierend auf den Richtlinien 95/63/EG, 99/92 EG, 2001/45/EG schreiben die regelmäßige Prüfung des Stap- lers durch befähigtes Personal vor, um seinen ordnungsgemäßen Zustand sicherzustellen.
  • Seite 21 Sicherheit Sicherheitsrichtlinien Arbeiten am Stapler  GEFAHR Brandgefahr durch heiße Abgase!  GEFAHR Abgase werden so heiß, dass Materialien in unmittel- Zusätzliche Bohrungen oder Schweißarbeiten am barer Nähe schmoren oder brennen können. Fahrerschutzdach wird die Festigkeit beeinträchtigt. Ablagerungen von brennbaren Materialien in der Nä- Deshalb ist es strikt untersagt, am Fahrerschutzdach he von heißen Komponenten, z. B.
  • Seite 22 Sicherheit Sicherheitsrichtlinien Sicherheitshinweise zur elektromagneti- Strahlung liegt über den gesetzlichen Mindest- werten. schen Verträglichkeit  VORSICHT  VORSICHT In Einsatzbereichen mit Magnetfeldern mit einer Beeinträchtigung von Fahrern mit aktiven Körper- magnetischen Flussdichte größer als 5 mT können hilfsmitteln, z. B: Herzschrittmacher, Defibrillatoren, unter ungünstigen Umständen unbeabsichtigte Stap- Cochleaimplantaten, Insulinpumpen oder Hörgeräte ler- und Hubgerüstbewegungen nicht ausgeschlos- können nicht vollständig ausgeschlossen werden.
  • Seite 23 Sicherheit Begriffsdefinition der verantwortlichen Personen Begriffsdefinition der verantwortlichen Personen Betreiber Der Betreiber ist die natürliche oder juristische Der Betreiber ist verantwortlich für die Pla- Person, die den Stapler nutzt oder in dessen nung und fachgerechte Durchführung regel- Auftrag der Stapler genutzt wird. mäßiger Sicherheitsüberprüfungen.
  • Seite 24 Sicherheit Begriffsdefinition der verantwortlichen Personen Fahrer Stapler dürfen nur von Personen geführt wer- den Einsatzbedingungen entsprechende ● den, die Schutzausrüstung tragen (Schutzkleidung, Sicherheitsschuhe, Schutzhelm, Schutzbril- mindestens 18 Jahre alt sind, ● le, Handschuhe), für diese Tätigkeit ausgebildet sind, ● die Betriebsanleitung gelesen und verstan- ●...
  • Seite 25 Sicherheit Abgase Abgase  ACHTUNG Gesundheitsgefährdung durch Abgase! Abgase von Verbrennungsmotoren sind gesundheitsschädlich. Besonders die im Dieselabgas enthaltenen Rußparti- kel können Krebs verursachen. Beim Laufen lassen des Verbrennungsmotors besteht Vergiftungsgefahr durch die im Abgas enthaltenen Bestandteile CO, CH, NO Moderne Abgasnachbehandlungssysteme (z.B. Ka- talysatoren, Partikelfilter oder vergleichbare Syste- me) können Abgase reinigen, so dass beim Betrieb des Staplers die Gesundheits- und Vergiftungsgefahr...
  • Seite 26 Sicherheit Regelmäßige Prüfung des Staplers Regelmäßige Prüfung des  Staplers Der Betreiber hat dafür zu sorgen, dass der Stapler mindestens einmal jährlich oder nach besonderen Vorkommnissen durch eine befä- higte Person geprüft wird. Dabei muss eine vollständige Prüfung des technischen Zustands des Staplers in Bezug auf Unfallsicherheit durchgeführt werden.
  • Seite 27 Sicherheit Nicht ordnungsgemäße Nutzung auf einen anderen Stapler oder ein anderes  GEFAHR Objekt springen. Hohes Risiko für schwere oder tödliche Verletzun- gen oder Sachschäden. Nicht mit den Gabeln oder anderen Teilen des Staplers Gegenstände drücken, ziehen oder Keine verbotenen Substanzen verwenden. stützen, es sei denn, dies ist aufgrund der Konstruktion zulässig.
  • Seite 28 Sicherheit Gefährdungsbeurteilung Vor dem Verlassen der Fahrposition die Zün- Sicherstellen, dass beim Einsatz des Staplers dung ausschalten und darauf achten, dass die in ganz oder teilweise geschlossenen Arbeits- Feststellbremse angezogen ist. bereichen die Belüftung ausreicht. Beim Fahren immer einen sicheren Abstand Übersicht entsprechend des Bremswegs zu vorausfahr- enden Fahrzeugen oder Fußgängern einhal-...
  • Seite 29 Sicherheit Standsicherheit beim Bewegen des Flurförderzeugs, Gefahr um im falle einer eventuellen Fehlfunktion, ei- ● durch Stürzen, Stolpern, Abrutschen usw. nes Zwischenfalls oder eines Ausfalls sofort besonders bei Nässe, ausgetretenen Be- reagieren zu können. triebsstoffen oder vereisten Oberflächen, Feuer- und Explosionsgefährdung durch ●...
  • Seite 30 Sicherheit Im Falle des Kippens Wenn durch unsachgemäße oder falsche Be-  dienung das Flurförderzeug kippt: keinesfalls Gurt öffnen, ● nicht abspringen, ● festhalten, ● Füße abstützen, ● gegenlehnen. ● d12020104 Im Falle des Kippens d3921101 Keinesfalls Gurt öffnen Standsicherheit gewährleistet. Sollte bei einer ●...
  • Seite 31 Sicherheit Sicherheitsvorschriften beim Fahren Sicherheitsvorschriften beim Fahren Verhalten beim Fahren  VORSICHT Der Fahrer muss sich im innerbetrieblichen In Verbotszonen für die Verwendung von Mobiltelefo- nen ist die Benutzung eines Mobiltelefons oder eines Verkehr in Anlehnung an die Regeln des öf- Sprechfunkgeräts grundsätzlich nicht gestattet.
  • Seite 32 Sicherheit Sicherheitsvorschriften im Falle des seitlichen Kippens Sicherheitsvorschriften im Falle des seitlichen Kippens Droht das Fahrzeug infolge eines falschen c) Sitzen bleiben, Lenkrad ergreifen und sich Fahrmanövers zu kippen, die nachstehenden mit den Beinen feststemmen. d) Das Fahr- Anweisungen genau befolgen: zeug erst verlassen, wenn es sich in einer stabilen Lage befindet.
  • Seite 33 Sicherheit Sicherheitsvorschriften im Umgang mit Betriebsstoffen Sicherheitsvorschriften im Umgang mit Betriebsstoffen Zulässige Betriebsstoffe  GEFAHR Betriebsstoffe können bei Missachtung der ent- sprechenden Sicherheitsvorschriften eine Gefahr für die Gesundheit, das Leben sowie die Umwelt sein. – Sicherheitsvorschriften im Umgang mit diesen Stoffen beachten. Die für den Betrieb benötigten zulässigen Stoffe sind der Betriebsmitteltabelle im Kapitel „Wartung“...
  • Seite 34 Sicherheit Sicherheitsvorschriften im Umgang mit Betriebsstoffen Hydraulikflüssigkeit  VORSICHT UMWELTHINWEIS Diese Flüssigkeiten stehen bei Betrieb Hydraulikflüssigkeit ist ein wassergefährden- unter Druck und sind gesundheitsgefähr- der Stoff. dend. Hydraulikflüssigkeit immer in vorschriftsmä- – Flüssigkeiten nicht verschütten. ● ßigen Behältern aufbewahren. – Die gesetzlichen Vorschriften beach- Verschütten vermeiden.
  • Seite 35 Sicherheit Sicherheitsvorschriften im Umgang mit Betriebsstoffen Batteriesäure  VORSICHT UMWELTHINWEIS Batteriesäure enthält gelöste Schwefel- säure. Diese ist giftig! – Alte Batteriesäure vorschriftsmäßig entsor- gen. – Kontakt, Berühren und Verschlucken unbedingt vermeiden. – Bei Personenschäden sofort einen Arzt aufsuchen.  VORSICHT Batteriesäure enthält gelöste Schwefel- säure.
  • Seite 36 Sicherheit Ökologische Aspekte Ökologische Aspekte Umgang mit Betriebsstoffen Gesetzliche Vorschriften befolgen. ● UMWELTHINWEIS Vor Abschmierarbeiten, Filterwechsel oder ● Eingriffen in das Hydrauliksystem, die Um- Der Umgang mit Betriebsstoffen muss sach- gebung des betreffenden Teils sorgfältig gemäß und den Herstellervorschriften ent- reinigen.
  • Seite 37 Sicherheit Emissionen Verpackung Bei Lieferung des Staplers sind bestimmte Teile zum Zweck des Transportschutzes ver- packt. Diese Verpackung ist vor der ersten Inbetriebnahme vollständig zu entfernen. UMWELTHINWEIS Das Verpackungsmaterial ist nach Lieferung des Staplers vorschriftsmäßig zu entsorgen. Emissionen Die angegebenen Werte gelten für ein Stan- flüssen (weitere Geräuschquellen, besondere dardstapler (vgl.
  • Seite 38 Sicherheit Anbaugeräte montieren Richtlinie 2002/44/EG vom Betreiber am kon- HINWEIS kreten Einsatzort zu ermitteln, um alle weite- ren Einflussgrößen wie Fahrstrecke, Einsatz- Bitte die Definition von „Betreiber“ im Sinne intensität usw. zu berücksichtigen. der verantwortlichen Personen beachten! Anbaugeräte montieren Die Befestigung des Anbaugeräts und die Ver- bindung der Energieversorgung für kraftbetrie- bene Anbaugeräte dürfen nur befähigte Per- sonen vornehmen.
  • Seite 39 Sicherheit Anbaugeräte montieren nachträglichem Anbau müssen das passende Anbaugerät und alle für den Anbau notwen- digen Teile des Flurförderzeugherstellers, ins- besondere Hubgerüstrollen und Kettenhalter, zur Verfügung stehen. Den Servicepartner kontaktieren. Hydraulikanschluss  VORSICHT Hydraulikanlage steht unter Druck. Verletzungsge- fahr. Schutzausrüstung tragen.  ACHTUNG Beschädigungsgefahr der Hydraulikanlage durch Verschmutzung.
  • Seite 40 Sicherheit Gabelzinken manuell absenken mit ISO Fahrers ein Zusatztragfähigkeitsschild ange- bracht werden, dass die Tragfähigkeit des Staplers mit Anbaugerät angibt, siehe Ab- schnitt "Zusatztragfähigkeitsschild für Anbau- geräte". Gabelzinken manuell absen-  ken mit ISO Am Steuerventil befindet sich eine Notabsenk- schraube (1) für das manuelle Absenken des Gabelträgers.
  • Seite 41 Sicherheit Notausstieg aus Fahrerkabine mit Fenstern Notausstieg aus Fahrerkabine mit Fenstern  ACHTUNG Ist der Stapler mit einer Fahrerkabine mit Türen aus- gestattet, die Türen NICHT öffnen, bis die Last auf den Boden abgesetzt wurde. HINWEIS Hat der Stapler eine Fahrerkabine mit einer Tür, einem Fenster und Glas, ist es für den Fahrer schwierig, die Tür von der Seite zu öff- nen, wenn am Stapler in engen Durchgängen...
  • Seite 42 Sicherheit Notausstieg aus Fahrerkabine mit Fenstern  32 60098011600 DE - 04/2023  -  07...
  • Seite 43 Hinweis zum Stapler...
  • Seite 44 Hinweis zum Stapler Ansicht des Gabelstaplers Ansicht des Gabelstaplers Allgemeine Vorderansicht Gabelzinken Neigezylinder Mast Vorwärts Vorderräder Rechts Fahrersitz Rückwärts Fahrerschutzdach Links  34 60098011600 DE - 04/2023  -  07...
  • Seite 45 Hinweis zum Stapler Ansicht des Gabelstaplers Allgemeine Rückansicht Hinterräder Lenkrad Heckgewicht Bedienfeld Schlussleuchten Motorhaube Anhängerkupplung Auspuffrohr Fahrerschutzdach Verschlussdeckel Kraftstofftank Mast 60098011600 DE - 04/2023  -  07  35...
  • Seite 46 Hinweis zum Stapler Instrumente und Bedienelemente Instrumente und Bedienelemente Übersicht des Fahrerplatzes Lenkrad Fahrtrichtungshebel Feststellbremspedal A4 Zettelhalter Fahrpedal Beleuchtungs- und Blinkleuchtschalter Bremspedal Bedienhebel Tippbetriebpedal Anzeigegerät Sitz Getränkehalter  36 60098011600 DE - 04/2023  -  07...
  • Seite 47 Hinweis zum Stapler Instrumente und Bedienelemente Anzeigegerät Kontrollleuchte „SCR-Fehler“ Kontrollleuchte „Batterieladung“ Kontrollleuchte „Sitz“ Kontrollleuchte „Motorfehler“ (rote Leuchte) Kontrollleuchte für „Vorglühen der Glühker- Kontrollleuchte „DPF-Regeneration deakti- ze“ vier“ (rote Leuchte) Positionsanzeige „Neutral“ Kontrollleuchte DPF-Regeneration/Warn- Kontrollleuchte „Drehmomentwandler-Öl- leuchte Abgastemperatur (gelbe Leuchte) temperatur“ Kontrollleuchte „DPF-Regenerationsanforde- Kontrollleuchte „Feststellbremse“...
  • Seite 48 Hinweis zum Stapler Fahrzeug-Kennung Fahrzeug-Kennung Fahrgestellnummer Die Seriennummer des Fahrzeugs ist auf dem unteren Querträger des Chassis an der Tritt- platte des Fahrers eingestanzt. Seriennummer  xx xxxx x xxxxx Die Seriennummer dient der Identifikation des Staplers. Sie befindet sich auf dem Fabrik- schild.
  • Seite 49 Hinweis zum Stapler Fahrzeug-Kennung Variante 2: Flurförderzeuge, die nach  12/2021 gebaut wurden Fabrikschild Hersteller Typ / Fahrgestellnummer / Baujahr Leergewicht Batteriegewicht max. / Batteriegewicht min. (nur bei E-Staplern) Zusatzgewicht (nur bei E-Staplern) Platzhalter für „Data-Matrix-Code“ Konformitätskennzeichen: CE-Zeichen für die Märkte der EU, der EU-Beitritts- kandidaten, der EFTA-Staaten und der Schweiz UKCA-Zeichen für den Markt des Vereinigten Königreichs EAC-Zei-...
  • Seite 50 Hinweis zum Stapler Fahrzeug-Kennung Seriennummer des Motors  Der Motorcode und die Herstellernummer sind an Position (1) eingraviert. Diese Nummern sind erforderlich, um die Qualitätskontrolle zu beantragen oder Teile zu bestellen. Produktname Baujahr Seriennummer Nach neuer repräsentativer Spezifikation  40 60098011600 DE - 04/2023  -  07...
  • Seite 51 Hinweis zum Stapler Position der Aufkleber Position der Aufkleber 60098011600 DE - 04/2023  -  07  41...
  • Seite 52 Hinweis zum Stapler Position der Aufkleber Warnschild: Nicht unter der Gabel stehen / Warnschild: Gefahr durch Überhitzung des Nicht auf der Gabel stehen / Nicht den Be- Kühlers reich hinter dem Hubgerüst betreten / Verlet- Warnschild: Gefahr durch Abscheren / Ge- zung der Hand fahr für den Kopf des Fahrers bei nicht voll- Hinweisschild: Tragfähigkeitsschild...
  • Seite 53 Hinweis zum Stapler Position der Aufkleber abstützen / Festhalten / Gegen die Kipprich- Herstellername tung neigen 60098011600 DE - 04/2023  -  07  43...
  • Seite 54 Hinweis zum Stapler Position der Aufkleber  44 60098011600 DE - 04/2023  -  07...
  • Seite 55 Verwendung und Bedienung...
  • Seite 56 Verwendung und Bedienung Transportieren und Anheben des Staplers Transportieren und Anheben des Staplers Hubgerüst entfernen  ACHTUNG Der Aus- und Einbau des Hubgerüsts muss von ge- schultem Personal durchgeführt werden. Mit Ihrem Vertragshändler Kontakt aufnehmen. Gabelstapler mit einem Fahr- zeug oder Tieflader transportie- Der Stapler wird normalerweise vollständig mit dem Hubgerüst im Straßenverkehr oder per Zug transportiert.
  • Seite 57 Verwendung und Bedienung Transportieren und Anheben des Staplers – Den Gabelstapler mit Seilen, die an der  Anhängevorrichtung sowie am linken und rechten Außenprofil des Hubgerüsts des Gabelstaplers angebracht sind, am Fahr- zeug befestigen.  ACHTUNG Die Gerüstkomponenten können beschädigt werden. Nicht in der Nähe der zur Befestigung verwendeten Seile aufhalten.
  • Seite 58 Verwendung und Bedienung Transportieren und Anheben des Staplers Stapler mit einem Kran anheben  GEFAHR Beim Anheben des Staplers mit einem Kran be- steht Unfall bzw. Lebensgefahr, wenn sich Perso- nen im Arbeitsbereich des Krans befinden. Bei der Kranverladung des Staplers besonders da- rauf achten, dass sich keine Personen im Gabelbe- reich des Krans befinden.
  • Seite 59 Verwendung und Bedienung Inbetriebnahme des Staplers  ACHTUNG Nach dem Einhängen der Bandschlingen in den Lasthaken muss der Sicherheitsverschluss (4) befes- tigt werden. Die Bandschlingen dürfen nicht das Fah- rerschutzdach oder eine andere montierte Ausrüs- tung berühren, wenn der Stapler angehoben wird.  GEFAHR Das Fahrerschutzdach wird beschädigt, wenn es von Hubausrüstung berührt wird, die durch das An-...
  • Seite 60 Verwendung und Bedienung Betriebsbereit bleiben Betriebsbereit bleiben Prüfungen vor Arbeitsbeginn Die Durchführung der folgenden Prüfungen im Rahmen Ihrer täglichen Routine trägt dazu bei, den Gabelstapler in gutem Zustand zu halten. Diese Prüfungen ergänzen die regel- mäßig durchzuführenden Wartungsarbeiten; sie ersetzen sie nicht. HINWEIS Wenn bei der Durchführung der täglichen Prüfungen ein Defekt festgestellt wird, oder...
  • Seite 61 Verwendung und Bedienung Betriebsbereit bleiben  ACHTUNG Werden Fehlfunktionen am Stapler festgestellt oder liegen aus anderen Gründen Zweifel an seiner Be- triebstüchtigkeit vor, darf mit dem Gerät NICHT wei- tergearbeitet werden, sondern es ist der technische Kundendienst zu informieren. 60098011600 DE - 04/2023  -  07  51...
  • Seite 62 Verwendung und Bedienung Betriebsbereit bleiben Zustand und Funktion des Be- ckengurts prüfen  GEFAHR Aus Sicherheitsgründen müssen Zustand und Funktion (Schutzwirkung) des Beckengurts täglich geprüft werden. Keinesfalls das Fahrzeug mit ausgebautem Becken- gurt fahren. – Den Zustand des Gurts prüfen: den Be- ...
  • Seite 63 Verwendung und Bedienung Betriebsbereit bleiben – Am Gurt ziehen. Die Blockierautomatik  muss das Abrollen des Gurtes (1) aus der Gurtrolle (2) verhindern.  ACHTUNG Ein Warnton ertönt, wenn der Fahrer den Sitz ver- lässt, ohne dass die Feststellbremse angezogen ist. Das Signal ertönt auch dann, wenn das Fahrzeug abgeschaltet und der Schlüssel entfernt wurde.
  • Seite 64 Verwendung und Bedienung Betriebsbereit bleiben Radmuttern auf ordnungsgemä- ße Beschaffenheit prüfen – Die Markierungen in den Radmuttern und  Felgen auf korrekte Befestigung sichtprü- fen und bei Bedarf mit einem Drehmoment- schlüssel nachziehen. Anzugsdrehmoment: Bereifung vorne (M14x1,5): 181 Nm ±10 % Bereifung hinten (M12x1,25): 113 Nm ±10 % –...
  • Seite 65 Verwendung und Bedienung Betriebsbereit bleiben Zustand und Betrieb der Kette prüfen – Lastketten vor dem Betrieb auf Deformatio-  nen prüfen. – Die Verwendung des Gabelstaplers sofort  einstellen, wenn sich die Scharnierstifte der Kette vor dem Betrieb drehen. – Hubgerüst um eine Runde ohne Last an- heben und absenken, um die Funktion der Hubkette auf ungewöhnliche Geräusche oder Blockierungen zu prüfen.
  • Seite 66 Verwendung und Bedienung Betriebsbereit bleiben – Ihren Vertragshändler kontaktieren, wenn  Ketten mit abnormaler Kraft belastet wer- den. – Die Ketten sauber halten, sicherstellen,  dass kein übermäßiger Staub austritt. Die Ketten sofort mit dem vorgeschriebenen Kettenspray schmieren, wenn die Ketten- oberflächen trocken sind.
  • Seite 67 Verwendung und Bedienung Betriebsbereit bleiben  ACHTUNG Gefahr von Motorschäden! Fehlt Kühlflüssigkeit, deu- tet das auf Undichtigkeiten am Kühlsystem hin. Das Kühlsystem auf Undichtigkeiten prüfen, z. B. un- dichte Schlauchschellen. – Die Abdeckung des Kühlmitteltanks entfer-  nen. – Den Kühlerdeckel (1) vorsichtig abschrau- ...
  • Seite 68 Verwendung und Bedienung Betriebsbereit bleiben Motorölstand prüfen HINWEIS Motorölstand bei kaltem Motor und mit auf den Boden abgesenkter Gabel prüfen. Die Motorhaube öffnen. – Peilstab (1) herausziehen und mit einem  Tuch reinigen. – Peilstab wieder vollständig hineinstecken. – Peilstab herausziehen. Der Ölstand muss ...
  • Seite 69 Verwendung und Bedienung Betriebsbereit bleiben Bremsflüssigkeitsstand prüfen  – Die Stromversorgung des Fahrzeugs ab- schalten. – Bremsölbehälter prüfen. Der Bremsflüssig- keitsstand muss über der Mindestmarke liegen. Kappe des Bremsölbehälters ab- schrauben und nach Bedarf Bremsflüssig- keit nachfüllen, um einen Ausfall der Brem- se zu vermeiden.
  • Seite 70 Verwendung und Bedienung Betriebsbereit bleiben Markierung auf der Peilstabmarkierung lie- gen. Bei Bedarf Getriebeöl über den Ölein- lass nachfüllen. – Ölpeilstab wieder vollständig einsetzen.  GEFAHR Achten Sie auf sich bewegende Teile während die- ser Arbeit. Getriebeöl der Antriebsachse  prüfen –...
  • Seite 71 Verwendung und Bedienung Tanken – Mit einem sauberen Tuch den Peilstab (1)  trockenwischen. – Der Ölstand im Behälter muss zwischen der oberen und unteren Markierung auf dem Peilstab liegen.  VORSICHT Das Hydrauliköl muss bei abgestelltem Motor und waagerecht stehendem Gabelstapler geprüft werden. –...
  • Seite 72 Verwendung und Bedienung Dieselkraftstoff - Spezifikation  ACHTUNG Nur sauberen, vorgeschriebenen und qualifizierten Kraftstoff verwenden. Die Verwendung von ungeeignetem oder nicht spezi- fiziertem Kraftstoff kann zu schweren Schäden und Störungen der Motorleistung führen. Wenn Kraftstoff hinzugefügt werden muss, sicherge- hen, dass der Kraftstoff bei ausgeschaltetem Motor eingefüllt wird.
  • Seite 73 Verwendung und Bedienung Dieselkraftstoff - Spezifikation HINWEIS Die Spezifikationen ASTM D975 und JIS K2204 schließen saubere oder reine paraffi- nische Kraftstoffe nicht aus. Die Eigenschaf- ten von sauberen paraffinischen Materialien können sich erheblich von den in diesem Datenblatt beschriebenen Kraftstoffen unter- scheiden.
  • Seite 74 Verwendung und Bedienung Motorkühlmittel – Spezifikationen HINWEIS Der hohe Schwefelgehalt in Doosan Diesel- motoren kann mit Kraftstoffen betrieben wer- den, deren Schwefelgehalt max. 15 wtppm be- trägt. Motorkühlmittel – Spezifikationen Kühlmittel spielt eine wichtige Rolle bei der HINWEIS Verhinderung von Überhitzung und Gefrieren des Motors.
  • Seite 75 Verwendung und Bedienung Ein- und Aussteigen Ein- und Aussteigen   ACHTUNG Beim Aussteigen immer den Stapler im Blick haben, um Verletzungen an den Beinen und am Rücken zu vermeiden. HINWEIS Beim Ein- und Aussteigen nicht in das Lenk- rad oder den Joystick greifen. –...
  • Seite 76 Verwendung und Bedienung Fahrersitz und Beckengurt Fahrersitz und Beckengurt Beckengurt und Funktionsweise prüfen  GEFAHR Aus Sicherheitsgründen müssen Zustand und Funktion (Schutzwirkung) des Beckengurts täglich geprüft werden. Keinesfalls das Fahrzeug mit ausgebautem Becken- gurt fahren.  ACHTUNG Vorsichtig prüfen, ob die Sperrvorrichtung für die Gurtrolle, die Sperrvorrichtung für den Beckengurt und die Anschlüsse zwischen Beckengurt/Sitz und dem Sitz/Abdeckplatte in gutem Zustand sind.
  • Seite 77 Verwendung und Bedienung Fahrersitz und Beckengurt Fahrersitz und Beckengurt ein- stellen  ACHTUNG Durch fehlerhafte Sitzeinstellung können gesundheit- liche Schäden am Rücken des Fahrers auftreten. Die Einstellvorrichtungen des Fahrersitzes dürfen während des Betriebes nicht betätigt werden. Vor jeder Inbetriebnahme des Fahrzeuges und bei jedem Fahrerwechsel das individuelle Gewicht des Fahrers einstellen und prüfen, ob alle Einstellungen richtig eingerastet sind.
  • Seite 78 Verwendung und Bedienung Fahrersitz und Beckengurt Beckengurt anlegen  GEFAHR Auch beim Einsatz eines freigegebe- nen Rückhaltesystems besteht noch ein Restrisiko für eine Verletzung des Fahrers, wenn der Stapler umkippt. Diese Verletzungsgefahr kann durch die Kombination des Rückhaltesystems mit dem Beckengurt reduziert werden. Zusätzlich schützt der Beckengurt gegen die Folgen von Auffahrunfällen oder Ab- stürzen von der Rampe.
  • Seite 79 Verwendung und Bedienung Fahrersitz und Beckengurt – Den Beckengurt (2) ruckfrei aus dem Gurt-  aufroller ziehen und eng am Körper über die Oberschenkel führen. HINWEIS So weit wie möglich zurücksetzen, damit der Rücken an der Rückenlehne anliegt. Die Blockierautomatik lässt genügend Bewe- gungsfreiheit auf dem Sitz zu.
  • Seite 80 Verwendung und Bedienung Fahrersitz und Beckengurt Funktionsstörung durch Kälte – Sind Gurtschloss oder Gurtaufroller einge- froren, diese auftauen und durch Trocknen ein erneutes Einfrieren verhindern.  ACHTUNG Gurtschloss oder Gurtaufroller beim Auftauen nicht zu starker Hitze aussetzen. – Zum Auftauen Warmluft nicht über 60 °C verwen- den! Beckengurtüberwachung und ...
  • Seite 81 Verwendung und Bedienung Fahrersitz und Beckengurt Fahreranwesenheitsüberwa-  chung  GEFAHR Der Fahrer muss beim Betrieb des Gabelstaplers auf dem Fahrersitz sitzen. Beim Starten eines Staplers mit Fahreran- wesenheitsüberwachung passiert Folgendes, wenn der Fahrer nicht im Fahrersitz sitzt: – Die LED-Leuchte am Anzeigegerät leuchtet auf;...
  • Seite 82 Verwendung und Bedienung Schalter Schalter Zündvorrichtung  HINWEIS Das Fahrzeug kann nur mit Fahrtrichtungshe- bel in mittlerer Stellung (neutral) gestartet wer- den. Der Zündschlüssel kann in drei Positionen ge- bracht werden: Stellung „0“ Stellung zum Entnehmen des Schlüssels ● (alle Schaltkreise spannungslos außer Hu- pe, Bremsleuchten, Sitz und ISO PCB) Stellung „Ⅰ“...
  • Seite 83 Verwendung und Bedienung Schalter Beleuchtungs- und Blinkerschal-  Blinker und Beleuchtung sind aktiv wenn der Zündschlüssel in Stellung „I“ steht. Blinkerhebel  – Wenn der Hebel (1) in Stellung „R“ gezogen wird, leuchtet die rechte Kontrollleuchte auf. – Wenn der Hebel (1) in Stellung „L“ gezogen wird, leuchtet die linke Kontrollleuchte auf.
  • Seite 84 Verwendung und Bedienung Schalter Beleuchtung  – Die Beleuchtung wird durch Drehen des Drehknopfs (3) auf dem Hebel eingeschal- tet: Durch Drehen des Drehknopfs bis zum ers- ● ten Klicken werden die Umrissleuchten ein- geschaltet; Durch weiteres Drehen des Knopfes wer- ●...
  • Seite 85 Verwendung und Bedienung Lenksäule einstellen Fahrtrichtungshebel  Mit dem Fahrtrichtungshebel (1) kann die ge- wünschte Fahrtrichtung des Staplers gewählt oder der Fahrmodus in den Leerlauf geschal- tet werden. Der Fahrtrichtungshebel hat drei verschiedene Stellungen: VORWÄRTS - Fahrtrichtungshebel nach ● vorn in Position „A“ schieben NEUTRAL - Fahrtrichtungshebel in Mit- ●...
  • Seite 86 Verwendung und Bedienung Dieselpartikelfilter (DPF) Dieselpartikelfilter (DPF) DPF-Lampe und -Schalter HEST-Leuchte (hohe Abgastemperatur)  Die HEST-Leuchte (hohe Abgasanlagentem- peratur) leuchtet während der Regenerations- phasen auf. Diese Leuchte informiert den Fah- rer darüber, dass heißes Abgas aus dem Mo- tor abgelassen wird. Sicherstellen, dass sich keine brennbaren Stoffe um das Auspuffrohr befinden.
  • Seite 87 Verwendung und Bedienung Dieselpartikelfilter (DPF) Erzwungene Regeneration (manuelle  Regeneration) Der Fahrer mit diesen Schaltern die erzwun- gene Regeneration aktivieren oder deaktivie- ren. DPF-Schalter für die erzwungene Regene- ration DPF-Schalter für die Deaktivierung der Re- generation Möglichkeiten zur DPF-Regeneration Stufe-V-Motoren sind für die passive Rege- neration von Ruß...
  • Seite 88 Verwendung und Bedienung Dieselpartikelfilter (DPF) Regenerationsmodus während des Be- triebs (aktive Regeneration) Dieser Regenerationsmodus wird automatisch vom ECU zur Regeneration des DPF ausge- führt. Während der Regeneration leuchtet die HEST-Lampe auf, um den Fahrer vor dem heißen Abgas zu warnen. In diesem Zeitraum ist ein zur Sicherheit vorsichtiger Normalbetrieb möglich.
  • Seite 89 Verwendung und Bedienung Motor starten – Den Schalter für die erzwungene Rege- neration (manuelle Regeneration) auf EIN stellen. – Die Motordrehzahl erhöht sich von der Leerlaufdrehzahl auf die hohe Leerlaufdreh- zahl (die je nach Modell unterschiedlich ist) und die Regeneration beginnt. –...
  • Seite 90 Verwendung und Bedienung Motor starten – Den Schaltschlüssel (1) einstecken und in  Stellung „Ⅱ“ drehen. Sobald der Motor an- springt, den Schaltschlüssel loslassen. Starten bei niedrigen Temperaturen. – Den Schaltschlüssel (1) einstecken und in  Stellung „Ⅰ“ drehen; den Schaltschlüssel in dieser Stellung halten, bis die Leuchte (2) erlischt.
  • Seite 91 Verwendung und Bedienung Motor starten  GEFAHR Gesundheitsgefährdung durch Abgase! Abgase von Verbrennungsmotoren sind gesundheitsschäd- lich. Besonders die im Dieselabgas enthaltenen Rußpartikel können Krebs verursachen. Beim Lau- fenlassen des Motors besteht Vergiftungsgefahr durch die im Abgas enthaltenen Bestandteile CO, CH, NO Moderne Abgasnachbehandlungssysteme (z. B.
  • Seite 92 Verwendung und Bedienung Fahren Fahren Fahren  ACHTUNG Bei Verwendung von Spiegeln ist sicherzustellen, dass der Rückblickspiegel nur zur Beobachtung des rückwärtigen Verkehrsraumes vorgesehen ist. Eine Rückwärtsfahrt ist deshalb nur mit direktem Blick in Rückwärtsfahrtrichtung zulässig.  ACHTUNG Hubgerüst immer nach hinten neigen und Gabelzin- ken etwa 30 cm auf den Boden absenken.
  • Seite 93 Verwendung und Bedienung Fahren – Den Fahrtrichtungshebel  (3) in die ge-  wünschte Fahrtrichtung bewegen: (A) VOR- WÄRTS, (B) RÜCKWÄRTS. – Zum Anfahren vorsichtig das Gaspedal (4)  betätigen. 60098011600 DE - 04/2023  -  07  83...
  • Seite 94 Laufrichtung wechseln – Um die Richtung zu wechseln, das Fahrpe-  dal (1) loslassen. – Das Pedal der Betriebsbremse (2) betäti- gen, bis das Fahrzeug vollständig zum Still- stand kommt. – Den Hebel (3) in die entgegengesetzte  Fahrtrichtung bewegen: (A) VORWÄRTS, (B) RÜCKWÄRTS;...
  • Seite 95 Verwendung und Bedienung Bremsanlage Bremsanlage Betriebsbremspedal und Tipp-  betriebpedal HINWEIS Wir empfehlen, dass sich der Fahrer mit der Wirksamkeit der Bremsvorrichtung vertraut macht, wenn der Gabelstapler keine Last trägt. Den Gabelstapler langsam auf einer nicht überfüllten Fahrbahn betreiben, um die Fahrfunktionen zu testen.
  • Seite 96 Verwendung und Bedienung Bremsanlage Betriebsbremse betätigen Bremsen und anhalten  GEFAHR Bei zu hoher Geschwindigkeit besteht die Gefahr, dass der Stapler kippt oder rutscht! Der Bremsweg des Fahrzeugs ist abhängig von Wit- terungsverhältnissen und dem Verschmutzungsgrad der Fahrbahn. Hierbei beachten, dass der reine Bremsweg etwa mit dem Quadrat der Geschwindig- keit zunimmt.
  • Seite 97 Verwendung und Bedienung Bremsanlage Feststellbremse  Die Feststellbremse muss vor jedem Verlas- sen des Staplers betätigt werden. – Um die Feststellbremse zu betätigen, das Feststellbremspedal (1) mit dem Fuß betätigen. Die entsprechende Kon- trollleuchte auf dem Anzeigegerät leuch- tet auf. –...
  • Seite 98 Verwendung und Bedienung Hubeinrichtung und Anbaugeräte Hubeinrichtung und Anbaugeräte Bedienung der Hubvorrichtung  GEFAHR Wenn sich die Hubvorrichtung oder andere Anbau- geräte bewegen, besteht die Gefahr, dass der Fah- rer zwischen der Hubvorrichtung und dem Gabel- stapler eingeklemmt wird. Der Fahrer darf sich daher nicht an oder zwischen der Hebevorrichtung und dem Gabelstapler aufhal- ten.
  • Seite 99 Verwendung und Bedienung Hubeinrichtung und Anbaugeräte Gabelträger anheben   GEFAHR Wenn beim Anheben des Hubgerüstes eine Gefahr besteht, die Gabelzinken sofort anheben. – Den Steuerhebel (1) nach hinten drücken. Gabelträger absenken – Den Steuerhebel (1) nach vorne drücken. Hubgerüst nach vorne neigen –...
  • Seite 100 Verwendung und Bedienung Hubeinrichtung und Anbaugeräte – Die Schaltsymbole mit Richtungspfeilen be-  achten Seitliche Bewegung  HINWEIS Um Beschädigungen zu vermeiden, den Stap- ler nicht in seitlicher Richtung bewegen, wenn die Gabelzinken am Boden aufliegen. – Den Steuerhebel  (3) nach vorne drücken und nach links bewegen.
  • Seite 101 Verwendung und Bedienung Handhabung von Lasten Handhabung von Lasten Sicherheitsvorschriften im Um-  gang mit Lasten In den folgenden Abschnitten sind die Sicher- heitsvorschriften im Umgang mit Lasten dar- gestellt.  GEFAHR Es besteht Lebensgefahr durch herabstürzende Last oder absinkende Bauteile des Staplers. –...
  • Seite 102 Verwendung und Bedienung Handhabung von Lasten Der Lastschwerpunktabstand bezieht sich auf  den Abstand zwischen der Vertikalebene der Gabelzinken und dem Schwerpunkt der Las- ten(1). HINWEIS Der Lastschwerpunkt muss sich nicht notwen- digerweise am zentralen Punkt der Last befin- den. Die Tragfähigkeit bezieht sich auf das Gewicht der Waren, das auf eine bestimmte Höhe innerhalb des Lastschwerpunktabstands angehoben werden kann.
  • Seite 103 Verwendung und Bedienung Handhabung von Lasten tenblatt“ und auf dem Tragfähigkeitsschild angegeben wird. – Vor der Bedienung eines Anbaugeräts das Datenschild mit der Tragfähigkeit am An- baugerät lesen. Vor dem Anheben einer Last  Vor dem Heben einer Last das Lasttragfähig- keitsdiagramm an der Motorabdeckung prü- fen.
  • Seite 104 Verwendung und Bedienung Handhabung von Lasten Gefahrenbereich Der Gefahrenbereich ist der Bereich, in dem Personen durch Bewegungen des Staplers, seiner Arbeitseinrichtungen, seiner Lastauf- nahmemittel (z. B. Anbaugeräte) oder des La- deguts gefährdet sind. Auch die Bereiche, in denen Lasten fallen oder Arbeitsmittel herab- fallen oder abgesenkt werden können, sind eingeschlossen.
  • Seite 105 Verwendung und Bedienung Handhabung von Lasten Transport von hängenden Las-  Vor einem Transport von hängenden Las- ten von nationalen Aufsichtsbehörden (in Deutschland die Berufsgenossenschaften) be- raten lassen. Es können sich ggf. aus den nationalen Vor- schriften Einschränkungen für den Betrieb er- geben, z. B.
  • Seite 106 Verwendung und Bedienung Handhabung von Lasten die Lasten von Begleitpersonen zu führen und gegen Aufschwingen und Pendeln zu sichern. Besonders darauf achten, dass sich inner- ● halb der Fahrspur und in Fahrtrichtung vo- raus keine Personen aufhalten. Kommt die Last trotzdem ins Schwingen ●...
  • Seite 107 Verwendung und Bedienung Handhabung von Lasten – Gabelzinken (1) entsprechend den Abmes-  sungen der anzuhebenden Last verstellen. – Darauf achten, dass der Abstand der bei- den Gabelzinken von der Mittellinie des Ga- belträgers gleich groß ist. – Sicherstellen, dass die Verriegelung über den Knopf (2) in einer der Nuten am Gabel- träger erfolgt.
  • Seite 108 Verwendung und Bedienung Handhabung von Lasten – Last so auf das Lastaufnahmemittel aufbrin- gen oder sichern, dass sich die Last nicht verschiebt bzw. herabfallen kann. – Die Last so einlagern, dass sich die vorge- gebene Gangbreite nicht durch überstehen- de Teile verringert. –...
  • Seite 109 Verwendung und Bedienung Handhabung von Lasten – Mit der Gabel so weit wie möglich unter  die Last fahren, dabei das Bremspedal In- ching verwenden. Stapler mit der Betriebs- bremse anhalten, sobald der Gabelrücken an der Last anliegt. Der Lastschwerpunkt muss mittig zwischen den Gabelzinken lie- gen.
  • Seite 110 Verwendung und Bedienung Handhabung von Lasten – Die Last absenken und die Bodenfreiheit  einhalten. 5060_003-102 – Das Hubgerüst nach hinten neigen. Die  Last kann jetzt gefahren werden. 5060_003-101  100 60098011600 DE - 04/2023  -  07...
  • Seite 111 Verwendung und Bedienung Handhabung von Lasten Hubgeschwindigkeit erhöhen – Das Bremspedal Inching (1) ganz durchtre-  ten und getreten halten. Die Antriebsräder sind jetzt vom Motor abgekuppelt. – Den Bedienhebel „Heben“ ganz nach hinten ziehen. Der Stapler beginnt zu heben. –...
  • Seite 112 Verwendung und Bedienung Handhabung von Lasten – Vorsichtig und langsam durch Kurven fah-  ren! HINWEIS Angaben im Kapitel „Lenken“ beachten. – Immer weich beschleunigen und bremsen! HINWEIS Angaben im Kapitel„ Betriebsbremse betäti- gen“ beachten. 6210_800-013 – Niemals mit seitlich ausgeschobener Last ...
  • Seite 113 Verwendung und Bedienung Handhabung von Lasten Ermitteln der Sichtverhältnisse beim Fahren mit Last e3861567 Nicht einsehbarer Bereich (max. 1085 mm) Last (je nach Betreiber unterschiedlich) Lasthöhe (in Fahrposition) Augenhöhe des Fahrers 4000 mm (Abstand nach vorn von der hint- eren Ecke der Last, wenn sie am Gabelträ- ger in Fahrposition anliegt) Beim Fahren mit größerer Last oder Anbau- geräten können die Sichtverhältnisse des Fah-...
  • Seite 114 Verwendung und Bedienung Handhabung von Lasten Dabei sind die Risiken der Sichtbehinderung durch die Last mit dem Risiko gesundheitli- cher Folgen durch Verdrehen des Oberkör- pers bei Rückwärtsfahrt abzuwägen. Zur Entlastung des Fahrers beim Rückwärts- fahren kann ein Drehsitz verwendet werden. Service-Partner kontaktieren.
  • Seite 115 Verwendung und Bedienung Handhabung von Lasten – Vor dem Befahren von Gefällen und Steig- ungen über 15 % Rücksprache mit dem au- torisierten Service halten. Das Einlagern und Auslagern von Lasten im Gefälle und auf Steigungen ist verboten! – Lasten stets auf einer horizontalen Ebene einlagern oder auslagern.
  • Seite 116 Verwendung und Bedienung Handhabung von Lasten – Stapler mit den Gabeln vorwärts in den Auf- zug fahren und ein Berühren der Schacht- wände vermeiden. – Im Aufzug den Stapler gesichert abstellen, damit es nicht zu unkontrollierten Bewegun- gen der Last oder des Staplers kommen kann.
  • Seite 117 Verwendung und Bedienung Handhabung von Lasten Beim Transport hängender Lasten müssen ● geeignete Hilfsmittel (z. B. Halteseile oder Haltestangen) zur Verfügung stehen, um die Lasten von Begleitpersonen zu führen und gegen Aufschwingen und Pendeln zu sichern. Besonders darauf achten, dass sich inner- ●...
  • Seite 118 Verwendung und Bedienung Handhabung von Lasten Tatsächliches Gesamtgewicht bestim-  – Den Stapler gesichert abstellen. – Einzelgewichte durch Ablesen auf dem Fabrikschild des Staplers und ggf. auf dem Fabrikschild des Anbaugerätes (Variante) und ggf. durch Wiegen der aufzunehmen- den Last feststellen. –...
  • Seite 119 Verwendung und Bedienung Handhabung von Lasten  VORSICHT Unfallgefahr durch herabstürzende Last! Bleibt die Gabel oder die Last beim Absenken hän- gen, kann die Last abstürzen. – Beim Auslagern so weit zurücksetzen, dass die Last bzw. die Gabel frei abgesenkt werden kann. –...
  • Seite 120 Verwendung und Bedienung Anhängelast Anhängelast   GEFAHR Im Anhängerbetrieb besteht erhöhte Unfallgefahr! Im Anhängerbetrieb verändert sich das Fahrverhal- ten des Staplers. Den Stapler beim Schleppen so betreiben, dass ein sicheres Fahren und Abbremsen des Schleppzuges jederzeit gewährleistet ist. Die maximal zulässige Geschwindigkeit beim Schleppen beträgt 5 km/h.
  • Seite 121 Verwendung und Bedienung Gabelstapler abschleppen Dieser Stapler ist zum gelegentlichen Schlep- pen von Anhängern geeignet. Ist der Stap- ler mit einer Anhängevorrichtung ausgestat- tet, darf gelegentliches Schleppen nicht mehr als 2% der täglichen Einsatzdauer betragen. Wenn der Stapler häufiger zum Schleppen verwendet werden soll, ist Rücksprache mit dem Hersteller notwendig.
  • Seite 122 Verwendung und Bedienung Vorübergehendes Verlassen des Staplers Vorübergehendes Verlassen des Staplers Wenn Sie den Stapler vorübergehend verlas- sen möchten, um einfache Arbeiten in der Nähe des Staplers durchzuführen (z. B. Kom- missionierung, Öffnen der Tür oder Ankuppeln eines Anhängers), während die Zündung ein- geschaltet bleibt, müssen Sie folgende Vor- sichtsmaßnahmen beachten: –...
  • Seite 123 Verwendung und Bedienung Fahrzeug verlassen – Den Stapler durch Betätigen der Feststell-  bremse (1) sichern. – Den Stapler durch Drehen des Zündschlüs-  sels in Stellung „0“ ausschalten und Zünd- schlüssel abziehen.  GEFAHR Den Gabelstapler nie durch Drehen des Zünd- schlüssels ausschalten, solange sich der Gabel- stapler noch in Bewegung befindet.
  • Seite 124 Verwendung und Bedienung Lagerung des Staplers Lagerung des Staplers Staplerlagerung Vor der Lagerung – Den Zündschlüssel in die Stellung „OFF“ (AUS) drehen und den Motor ausschalten. Den Gabelstapler vor der Lagerung gründlich Den Joystick des Steuerventils mehrmals reinigen, und die Inspektion wie folgt durch- betätigen, um den Restdruck aus der Hyd- führen.
  • Seite 125 Verwendung und Bedienung Lagerung des Staplers – Fremdkörper und Wasser aus dem Hydrau-  ACHTUNG likbehälter und dem Kraftstoffbehälter ab- Den Gabelstapler aufbocken, so dass die Räder lassen. nicht den Boden berühren, um eine Verformung der Reifen zu vermeiden. – Die Zylinderkappe, die Ventile und die Kipp- hebelwellen entfernen, und die normalen Daten auf Spaltmaß...
  • Seite 126 Verwendung und Bedienung Lagerung des Staplers Entsorgung von Altfahrzeugen für demontierte und teilweise ölverschmier- Die Entsorgung von Altfahrzeugen ist in der te Teile sowie für Reifen einschließlich Feu- Richtlinie 2000/53/EG des europäischen Par- erschutzmaßnahmen vorhanden sein. Au- laments und des Rates geregelt. ßerdem müssen geeignete Lagertanks für Wir empfehlen deshalb diese Arbeit bei ei- Flüssigkeiten wie Kraftstoff, AdBlue®...
  • Seite 127 Verwendung und Bedienung Reinigen Reinigen Stapler reinigen – Stapler gesichert abstellen. – Vor der Reinigung die elektrische Anlage spannungsfrei schalten.  VORSICHT Beim Klettern auf den Stapler besteht Verletzungsgefahr durch Abstürzen! Beim Klettern auf den Stapler kann man an Bauteilen hängenbleiben oder darauf ausrutschen und abstürzen.
  • Seite 128 Verwendung und Bedienung Reinigen  VORSICHT Zu hoher Wasserdruck, zu heißes Wasser oder zu heißer Wasserdampf können Bauteile am Stapler be- schädigen. – Nachfolgende Handlungsschritte genau einhalten. – Hochdruckreiniger nur mit einer Ausgangs- leistung bis maximal 50 bar und maximal 85 °C verwenden. –...
  • Seite 129 Verwendung und Bedienung Reinigen  ACHTUNG Aggressive Reinigungsmittel können die Oberflächen der Bauteile beschädigen! Der Einsatz aggressiver und nicht für Kunststoffe geeigneter Reinigungsmittel kann Kunststoffteile an- lösen oder verspröden. Die Displayscheibe der An- zeige-Bedieneinheit kann eintrüben. – Die im Folgenden beschriebenen Vorgehenswei- sen unbedingt beachten.
  • Seite 130 Verwendung und Bedienung Reinigen Reinigen der elektrischen Anla-   ACHTUNG Das Reinigen der elektrischen Anlagen- teile mit Wasser kann zu Schäden an der elektrischen Anlage führen. – Das Reinigen der elektrischen Anla- genteile mit Wasser ist verboten! – Trockenreinigungsmittel nach Herstel- lervorschrift verwenden.
  • Seite 131 Verwendung und Bedienung Reinigen – Nach dem Reinigen die Kette sofort tro- cken blasen, um Wasser sowohl von der Kettenoberfläche und dem Inneren der An- schweißbandrolle zu entfernen. Bei der Drucklufttrocknung die Kette mehrmals be- wegen. – Unmittelbar danach Kettenspray aufbringen und die Kette dabei bewegen.
  • Seite 132 Verwendung und Bedienung Stilllegung Stilllegung Allgemeine Informationen In diesem Kapitel finden Sie Informationen zur „zeitweiligen Außerbetriebnahme“ und zur „permanenten Außerbetriebnahme“. Maßnahmen bei der Stilllegung Folgende Arbeiten müssen durchgeführt wer- den, wenn der Stapler längere Zeit nicht ver- wendet wird: – Den Stapler wie im Kapitel „Reinigen des Gabelstaplers“...
  • Seite 133 Verwendung und Bedienung Stilllegung – Den Motor nach Vorschrift des Motorhers- tellers konservieren. – Den Stapler mit einer NICHT aus Kunststoff bestehenden Decke abdecken. – Soll der Stapler für längere Zeit stillgelegt werden, den autorisierten Service für weite- re Maßnahmen ansprechen. Wiederinbetriebnahme nach der Stilllegung Wenn der Stapler länger als sechs Monate...
  • Seite 134 Verwendung und Bedienung Stilllegung Dauerhaftes Außerbetriebsetzen (Verschrottung) Bei der Verschrottung des Gabelstaplers sind die örtlichen Vorschriften einzuhalten. Wen- den Sie sich bei Fragen bezüglich der vor- schriftsmäßigen Verschrottung des Gabelsta- plers an das autorisierte Vertriebsnetz oder an die für die Entsorgung zuständigen Verwer- tungsbetriebe.
  • Seite 135 Wartung...
  • Seite 136 Wartung Allgemeine Informationen Allgemeine Informationen Um den Gabelstapler in gutem Betriebszu- stand zu halten, sind die auf den folgenden Seiten genannten Instandhaltungsarbeiten in den angegebenen Intervallen regelmäßig und unter Verwendung des für den Zweck vorge- gebenen Verbrauchsmaterials durchzuführen. Die ausgeführten Arbeiten müssen schriftlich festgehalten werden.
  • Seite 137 Wartung Qualifikation des Personals Qualifikation des Personals Nur qualifiziertes und autorisiertes Personal darf die Wartung durchführen. Regelmäßige Sicherheitsprüfungen oder Prüfungen nach außergewöhnlichen Vorkommnissen muss ei- ne befähigte Person durchführen. Die befä- higte Person muss ihre Begutachtung und Beurteilung vom Standpunkt der Sicherheit aus abgeben, unbeeinflusst von betrieblichen und wirtschaftlichen Umständen.
  • Seite 138 Wartung Vorbereitungen für die Wartung  GEFAHR Gefahr eines schweren elektrischen Schlags. Trennen Sie die negative Anschlussklemme von der Batterie ab, bevor Sie Arbeiten an der elektrischen Anlage durchführen.  128 60098011600 DE - 04/2023  -  07...
  • Seite 139 Wartung Planmäßige Wartung des Staplers Planmäßige Wartung des Staplers Wartung – 500 Stunden   Bei Betriebstunden Durchge- 500   1500   2500   3500   4500   führt 5500   6500   7500   8500   9500        ...
  • Seite 140 Wartung Planmäßige Wartung des Staplers   Bei Betriebstunden Durchge- 500   1500   2500   3500   4500   führt 5500   6500   7500   8500   9500         Hubgerüstprofile auf Beschädigung und Verschleiß prüfen. Hubgerüstprofile schmieren  130 60098011600 DE - 04/2023  - ...
  • Seite 141 Wartung Planmäßige Wartung des Staplers Wartung – 1.000 Stunden   Bei Betriebstunden Durchge- 1000   2000   4000   5000   7000   führt 8000                         Fahrzeugaufbau     Rahmen auf Risse prüfen  ...
  • Seite 142 Wartung Planmäßige Wartung des Staplers   Bei Betriebstunden Durchge- 1000   2000   4000   5000   7000   führt 8000                         Lenkung und Lenkachse     Hinterradlager schmieren  ...
  • Seite 143 Wartung Planmäßige Wartung des Staplers   Bei Betriebstunden Durchge- 1000   2000   4000   5000   7000   führt 8000                         Rollenführungen und Gabelträger-Laufschienen schmieren     Sonderausrüstung  ...
  • Seite 144 Wartung Planmäßige Wartung des Staplers Wartung – 3.000 Stunden Durchge- Bei Betriebstunden   führt 3000   6000   9000   12000   15000         Fahrzeugaufbau     Rahmen auf Risse prüfen     Fahrerschutzdach/Kabine und Scheiben auf Beschädigung prüfen  ...
  • Seite 145 Wartung Planmäßige Wartung des Staplers Durchge- Bei Betriebstunden   führt 3000   6000   9000   12000   15000         Kraftstoffleitungen und Schellen überprüfen     Lenkung und Lenkachse     Hinterradlager schmieren     Lenkachse schmieren und auf Dichtheit prüfen  ...
  • Seite 146 Wartung Planmäßige Wartung des Staplers Durchge- Bei Betriebstunden   führt 3000   6000   9000   12000   15000         Rollenführungen und Gabelträger-Laufschienen schmieren     Sonderausrüstung     Heizung: Frischluftfilter prüfen Heizung: auf Beschädigung prüfen, Wartungsvorschriften des Herstellers beachten    ...
  • Seite 147 Wartung Planmäßige Wartung des Staplers Betriebsmitteltabelle Baugruppe Empfohlene Menge Betriebsmittel Technische Daten Motor 7.5L Motoröl CJ-4 15W-40 Hydraulisches Über- Getriebeöl Dexron Ⅲ setzungsgetriebe 38 l für Hubgerüst un- ≥-5℃: L-HM46 ter 4500 mm Hydraulikanlage Hydrauliköl ≥-20℃: L-HV32 (für Kühl- 40 l für Hubgerüst raumeinsatz) über 4500 mm Bremsanlage...
  • Seite 148 Wartung Wartungspunkte zugänglich machen Wartungspunkte zugänglich machen Öffnen der Motorhaube  VORSICHT Verletzungsgefahr! Vor dem Öffnen der Motorhaube ist der Motor abzu- stellen!  ACHTUNG Beim Öffnen der Motorhaube kann der Fahrersitz beschädigt werden, wenn er sich nicht in vorderster Stellung befindet. Fahrersitz ganz nach vorn schieben.
  • Seite 149 Wartung Wartungspunkte zugänglich machen – Hebel (3) an der Motorhaube mit der linken  Hand nach oben drücken.  VORSICHT Verletzungsgefahr durch Herunter- Die Motorhaube ist klappen der Motorhaube! mit einer Gasfeder ausgerüstet, welche die Motor- haube in geöffneter Position hält. Bei zusätzlicher Belastung, z. B.
  • Seite 150 Wartung Wartungspunkte zugänglich machen Bodenplatte aus- und einbauen Ausbauen der Bodenplatte  ACHTUNG Kurzschlussgefahr bei beschädigten Kabeln! – Anschlusskabel auf Beschädigungen kontrollie- ren. – Beim Aus- und Einbau der Bodenplatte darauf achten, dass die Anschlusskabel nicht beschädigt werden. HINWEIS Die Bodenplatte ist mit einer Aussparung ver- sehen, in die der Bediener zum Anheben mit den Fingern fassen kann.
  • Seite 151 Wartung Wartungspunkte zugänglich machen – Bodenplatte vorsichtig nach unten führen und schließen. – Gummimatte einsetzen. – Die Motorhaube schließen. 60098011600 DE - 04/2023  -  07  141...
  • Seite 152 Wartung Wartungsservice Wartungsservice Motoröl wechseln  VORSICHT Es besteht Verbrennungsgefahr! Wenn das Motoröl entlüftet werden muss, wenn das Öl noch heiß ist, den Kontakt mit dem Öl vermeiden und eine Schutzbrille tragen, um Verbrennungen zu vermeiden. Die Nichtbeachtung der Vorschriften kann zu schwe- ren oder tödlichen Verletzungen führen.
  • Seite 153 Wartung Wartungsservice – Öldeckel (1) entfernen, um das Kurbelge-  häuse zu lüften. Dies ist vorteilhaft für das Ablassen des Öls. – Ölwanne unter den Motor stellen, um Altöl aufzufangen. – Ölablassschraube (2) entfernen und Öl in  ein Auffanggefäß fließen lassen. Wenn das Öl vollständig abgelassen wurde, Ölablass- schraube wieder montieren.
  • Seite 154 Wartung Wartungsservice – Ölkappe (1) abnehmen.  – Unser empfohlenes Originalöl einfüllen, in- dem es in mehrere Teile zum Auffüllen auf- geteilt wird. HINWEIS Motoröl alle 500 Stunden nachfüllen. – Ca. ein bis zwei Minuten warten und dann den Motorölstand überprüfen. –...
  • Seite 155 Wartung Wartungsservice Motorölfilter wechseln  – Ölfilter (1) entfernen. – Ölfilter(1) mit dem Filterschlüssel zerlegen.  ACHTUNG Öl im Filter kann beim Abnehmen des Ölfilters he- runterlaufen. Darauf achten, dass die anderen Teile nicht verunreinigt werden, indem ein Tuch verwen- det wird, wenn der Filter abgenommen wird. Nach dem Austausch des Ölfilters alle anderen Teile abwi- schen, die mit Öl in Berührung gekommen sind.
  • Seite 156 Wartung Wartungsservice DPF-Rußmenge 106 ~ 110 %: Erzwungene ● Regeneration wird eingeleitet + aktive Re- generation versucht zu starten. Der Fahrer wird informiert, dass eine erzwungene Re- generation durchgeführt werden muss. DPF-Rußmenge 111 ~ 120 %: Erzwunge- ● ne Regeneration wird eingeleitet + Motor- leistung wird verringert und aktive Regene- ration versucht zu starten.
  • Seite 157 Wartung Wartungsservice Wiederholtes Arbeiten unter niedriger Last ● oder Fahren kurzer Strecken mit niedrigen Geschwindigkeiten Häufiger Leerlauf ● Bedingungen für erzwungene Regeneration (manuelle Regeneration) Temperatur des Kühlmittels (Motoröls): 40° ● oder höher Motordrehzahl: Leerlauf ● Feststellbremse angezogen ● Reihenfolge der erzwungenen Regeneration (manuellen Regeneration) –...
  • Seite 158 Wartung Wartungsservice  VORSICHT Falls eine erzwungene Regeneration (manuelle Re- generation) aufgrund eines Notfalls gestoppt wer- den muss, den Sicherungshebel nach oben bewe- gen. Dies hat jedoch erhebliche negative Auswirkun- gen auf die DPF-Regeneration. Daher ist darauf zu achten, dass eine erzwungene Regeneration (manu- elle Regeneration) an einem sicheren Ort mit genü- gend Zeit zum Abschluss des Prozesses durchge- führt wird.
  • Seite 159 Wartung Wartungsservice HINWEIS Bei der Handhabung der DPF-Baugruppe bitte Folgendes beachten: Der Auspufftopf wiegt ca. 13 kg, und ● DOC/DPF sind stoßempfindlich. Daher beim Ausbau darauf achten, sie nicht zu beschädigen. Beim Austausch des Differenzdrucksensors ● darauf achten, dass keine Fremdkörper in die Differenzdrucksensorleitung gelangen.
  • Seite 160 Wartung Wartungsservice – Kühler (1) reinigen.  – Kühlerlamellen mit einer geeigneten Bürs- te reinigen und mit Druckluft (nicht über 2 bar) ausblasen. – Kühler und Kühlschläuche auf Dichtheit prü- fen und Schellen ggf. nachziehen.  ACHTUNG Gefahr von Motorschäden! Fehlen von Kühlflüssigkeit deutet auf Undichtigkeiten am Kühlsystem hin.
  • Seite 161 Wartung Wartungsservice – Luftfilter (1) herausziehen.  – Staub aus dem Filter entfernen, indem er durch den Filter mit Druckluft (2) nach au- ßen geblasen wird. Staub mit minimalem Luftdruck entfernen, um eine Beschädigung des Einsatzes zu vermeiden.  ACHTUNG Gefahr durch herumfliegende Gegenstände! Bei der Durchführung von Wartungsarbeiten am Mo- tor und bei der Verwendung von Druckluft oder unter Druck stehenden Wasserstrahlen eine Schutzbrille...
  • Seite 162 Wartung Wartungsservice Luftfilter wechseln – Gurtschloss (5) öffnen und Filtertopf (4) ab-  nehmen. – Luftfilter (2) herausziehen.  HINWEIS Das Innere der Luftfilter-Abdeckung (1) reini- gen. – Darauf achten, dass der Filter während der Montage nicht beschädigt wird und dass er in der richtigen Richtung eingebaut wird.
  • Seite 163 Wartung Wartungsservice Entwässern des Kraftstofffilters – Das Ablassventil (1) unten am Kraftstofffilter  lösen.  ACHTUNG Das Ablassventil nicht mit Werkzeugen lösen. Die Verwendung von Werkzeugen kann das Ablassventil beschädigen. – Das Wasser aus dem Kraftstofffilter durch das Ablassventil (1) etwa 10 Sekunden lang ablassen.
  • Seite 164 Wartung Wartungsservice Kraftstoffanlage entlüften  – Gegen den Uhrzeigersinn drehen und das Luftauslassventil (2) oben am Kraftstofffilter lösen. – Mit dem Pumpengriff (3) pumpen, bis Kraft- stoff durch das Luftauslassventil abgelas- sen (3) wird. – Das Luftablassventil (3) im Uhrzeigersinn drehen und festziehen.
  • Seite 165 Wartung Wartungsservice – Den Kraftstofffilter zu 3/4 festziehen.  – Den vom Kraftstofffilter kommenden Was-  ser-im-Kraftstoff-Sensor- Anschluss wieder anschließen. – Den Kraftstofffilter und die Umgebung sau- ber und fern von Fremdstoffen wie Kraftstoff halten. – Kraftstoffzufuhrleitung entlüften, wie im Ka- pitel „Kraftstoffanlage entlüften“...
  • Seite 166 Wartung Wartungsservice Riemenspannung prüfen Riemenspannung  Die Spannung muss nicht separat eingestellt werden, da ein automatischer Riemenspanner angewendet wird, der die Spannung des Rie- mens automatisch steuert. Eine tägliche Prüfung ist erforderlich, um ● festzustellen, ob die Anzeige des automa- tischen Riemenspanners angibt, dass der Riemen ausgetauscht werden muss.
  • Seite 167 Wartung Wartungsservice Spannungsmessung  – Das Messmittel zwischen die Riemenschei- ben stellen und das Kontaktende (2) so ein- stellen, dass der Riemen geschoben wird. – Die Unterlage (3) drücken, bis das Ab- schraubgeräusch der Feder zu hören ist. Diese Kraft drückt das Spannungsmessmit- tel nach oben.
  • Seite 168 Wartung Wartungsservice – Befestigungsmutter am Rohölfilter ab-  schrauben, dann Filtereinsatz entnehmen. – Durch einen neuen Rohölfiltereinsatz erset- zen. Filtereinsatz und untere Abdeckung auf Filterspindel montieren und Mutter fest- ziehen. – Den Rohölfilter mit den Befestigungs- schrauben am Getriebe montieren. –...
  • Seite 169 Wartung Wartungsservice Öl von Hydraulikgetriebe wech-  seln UMWELTHINWEIS Die Vorsichtsmaßnahmen für den Umgang mit Kraftstoffen und Schmiermitteln beachten. – Einen Behälter unter die rechte Staplerseite stellen. – Die Bodenplatte ausbauen. – Ölablassschraube (2) herausschrauben. – Das Getriebeöl vollständig ablassen. –...
  • Seite 170 Wartung Wartungsservice Getriebeöl der Antriebsachse  wechseln Getriebeöl leeren – Sicherstellen, dass der Gabelstapler auf ei- ner ebenen Fläche steht. – Den Stopfen der Öleinfüllöffnung entfernen, damit das Getriebeöl (1) leichter abgelas- sen werden kann. – Einen Behälter unter das Antriebsachsge- triebe stellen, um das alte Getriebeöl aufzu- fangen.
  • Seite 171 Wartung Wartungsservice Verfahren zum Radwechsel Verfahren zum Hinterradwechsel  – Den Stapler ausschalten und die Vorberei- tungen für eine Wartung durchführen. – Die Radbefestigung (1) um einige Umdre- hungen lösen. – Das Heck des Fahrzeugs mit einem Unter- stellbock anheben und Stützen (2) unter das Gegengewicht stellen.
  • Seite 172 Wartung Wartungsservice Radwechsel vorn  – Heben Sie die Gabelzinken mindestens 1 m über den Boden. – Den Stapler ausschalten und die Vorberei- tungen für eine Wartung durchführen. – Die Radbefestigung (1) um einige Umdre- hungen lösen. – Einen Maschinenheber unter dem festen Rahmen des Hubgerüsts oder unter dem Fahrwerk an der Seite ansetzen, auf der sich das zu wechselnde Rad befindet.
  • Seite 173 Wartung Wartungsservice – Beim Wechseln von Rädern mit Luftreifen die Reifen mit dem vorgegebenen Fülldruck füllen. Flüssigkeit des Bremssystems wechseln UMWELTHINWEIS Bitte Flüssigkeiten und Schmieröl gemäß den Anweisungen handhaben. HINWEIS An den Vertragshändler wenden, um Flüssig- keit aus der Bremsanlage abzulassen und wechseln zu lassen.
  • Seite 174 Wartung Wartungsservice Saugfilter wechseln UMWELTHINWEIS Bitte die Anweisungen zur Entsorgung von Flüssigkeiten und Schmiermitteln befolgen. HINWEIS Das Hydrauliköl tritt aus. Eine Ölwanne unter den Filter stellen. – Die Motorabdeckung öffnen. – Pedalauflage und Bügel entfernen. – Befestigungsschrauben und Unterlegschei- ben an der Abdeckungsbaugruppe lösen, dann die Abdeckungsbaugruppe entfernen.
  • Seite 175 Wartung Wartungsservice – Belüftungsfilter (2) herausschrauben und  Peilstab herausziehen. – Peilstab und Kugeln am Peilstabsockel vom Belüftungsfilter entfernen und am neuen Belüftungsfilter montieren. – Belüftungsfilter und Peilstab wieder ein- schrauben. – Die Motorhaube schließen. HINWEIS In staubigen Umgebungen müssen Atem- schutzgeräte möglicherweise häufiger ausge- tauscht werden.
  • Seite 176 Wartung Wartungsservice HINWEIS Dies hilft beim Verschieben der Gabeln ent- lang des Tragschlittens, um die Ober- und Un- terseite leicht zu schmieren. Gabel einbauen – Die mittlere Anschlagschraube lösen. – Den Mast nach vorn neigen, bis die Gabel in der mittleren Nut des Tragschlittens be- festigt ist.
  • Seite 177 Wartung Wartungsservice – Die Dicke des Schenkels zwischen dem En-  de der Verjüngung und dem hinteren Ende des Gabelzinkens prüfen. – Den Kontrollbereich (ZC) wie in der Zeich- nung angegeben messen und mit Ab- schnitt A, B, C vergleichen. Der maximal zulässige Verschleiß...
  • Seite 178 Wartung Wartungsservice Zustand und Einbau von Hubge-  rüst, Hubketten und Anschlägen prüfen – Die Hubgerüstführung und die Hubketten reinigen. – Den Arbeitsstatus der Hubketten prüfen, dabei auf Anzeichen für Abrieb insbesonde- re im Bereich um die Kettenräder achten. – Die Befestigungsstifte der Kette auf siche- ren Sitz prüfen.
  • Seite 179 Wartung Wartungsservice Drucklufttrocknung die Kette mehrmals be- wegen. – Unmittelbar danach Kettenspray aufbringen und die Kette dabei bewegen. HINWEIS Die Hubketten sind eine Sicherheitskom- ponente. Die Verwendung von Kaltreini- gern, chemischen Reinigungsmitteln, ätzen- den Flüssigkeiten oder Flüssigkeiten mit Säu- re- und Chlorgehalt verursachen eine direkte Beschädigung der Ketten  ACHTUNG Aus Sicherheitsgründen bei Arbeiten in der Höhe ei-...
  • Seite 180 Wartung Wartungsservice – Die Schmiernippel (2) an den Drehzap-  fen des Neigezylinders links und rechts am Fahrgestell von oben mit Schmierfett schmieren. – Fett in die Hubgerüst-Schmierdüsen auf  der linken und rechten Rahmenseite (3) ein- spritzen. – Mit der Fettpresse schmieren, bis neues Schmierfett aus den Lagern austritt.
  • Seite 181 Wartung Wartungsservice Länge der Hubketten einstellen und mit Kettenspray schmieren Die Länge der Hubketten* einstellen.  HINWEIS Da sich die Hubketten bei der Nutzung deh- nen, müssen sie sowohl auf der linken als auch auf der rechten Seite eingestellt werden. –...
  • Seite 182 Wartung Wartungsservice Die Länge der Hubketten* einstellen.  HINWEIS Im Laufe der Zeit dehnen sich die Hubkette durch ihre Verwendung. Deshalb ist es erfor- derlich, die Länge zu prüfen und einzustellen. – Das Hubgerüst vollständig absenken. – Die Kontermutter (2) lösen. –...
  • Seite 183 Wartung Wartungsservice Das Fahrerschutzdach auf Beschädigungen prüfen. Transparentes Material, das einen Teil des Fahrerschutzdaches bildet, darf eine verti- kale Verformung von 20 mm nicht überschrei- ten. Andernfalls ist es entsprechend zu er- setzen. Der Austausch muss von einem Ver- tragshändler durchgeführt werden. 60098011600 DE - 04/2023  - ...
  • Seite 184 Wartung Wartungsservice  174 60098011600 DE - 04/2023  -  07...
  • Seite 185 Technisches Datenblatt...
  • Seite 186 Technisches Datenblatt Abmessungen Abmessungen  176 60098011600 DE - 04/2023  -  07...
  • Seite 187 Technisches Datenblatt VDI-Datenblatt für RCD15 VDI-Datenblatt für RCD15 HINWEIS Dieses VDI-Datenblatt nennt nur die techni- schen Werte der Staplerversion mit Standard- ausrüstung. Abweichende Bereifung, andere Hubgerüste, Zusatzeinrichtungen usw. können andere Werte ergeben. Merkmale Hersteller   STILL   RCD15 Leistungstyp: Elektro – Diesel – Benzin – Treibgas –...
  • Seite 188 Technisches Datenblatt VDI-Datenblatt für RCD15 Gabelzinkenabmessungen s/e/l (mm) 35/100/1.070 Gabelträger gemäß ISO 2328 Klasse/Form A,B   Gabelträgerbreite b3 (mm) 1.040 Bodenfreiheit unter Hubgerüst (beladen) m1 (mm) Bodenfreiheit in Mitte von Radstand (beladen) m2 (mm) Arbeitsgangbreite mit Paletten 1000 x 1200 quer**** Ast (mm) 3795 Arbeitsgangbreite mit Paletten 800 x 1.200 quer****...
  • Seite 189 Technisches Datenblatt VDI-Datenblatt für RCD18 VDI-Datenblatt für RCD18 Merkmale Hersteller   STILL   RCD18 Leistungstyp: Elektro – Diesel – Benzin – Treibgas –   Diesel Netzstromversorgung (Elektro) Betriebsart: Hand – stehender Fahrer – sitzender Fah-   Sitzbetrieb Tragfähigkeit Q (kg) 1.800...
  • Seite 190 Technisches Datenblatt VDI-Datenblatt für RCD18 Arbeitsgangbreite mit Paletten 800 x 1.200 quer**** Ast (mm) 4015 Wenderadius Wa (mm) 2180 Kleinster Drehpunktabstand von der Gabelstaplermitte b13 (mm) Leistungsdaten Fahrgeschwindigkeit (mit / ohne Last) km/h 17 / 17 Hubgeschwindigkeit (mit/ohne Last) 0,59/0,76 Senkgeschwindigkeit (mit/ohne Last) 0,48/0,43 Zugkraft Anhängergabel (bei 2 km/h) mit/ohne Last 15/10 Steigfähigkeit (bei 2 km/h) mit Last/ohne Last...
  • Seite 191 Technisches Datenblatt VDI-Datenblatt für RCD20 VDI-Datenblatt für RCD20 Merkmale Hersteller   STILL   RCD20 Leistungstyp: Elektro – Diesel – Benzin – Treibgas –   Diesel Netzstromversorgung (Elektro) Betriebsart: Hand – stehender Fahrer – sitzender Fah-   Sitzbetrieb Tragfähigkeit Q (kg) 2000...
  • Seite 192 Technisches Datenblatt VDI-Datenblatt für RCD20 Gangbreite mit Paletten 800 x 1.200 quer**** Ast (mm) 4035 Wenderadius Wa (mm) 2200 Kleinster Drehpunktabstand von der Gabelstaplermitte b13 (mm) 601,5 Leistungsdaten16,3/16,3 Fahrgeschwindigkeit (mit / ohne Last) km/h 17 / 17 Hubgeschwindigkeit (mit/ohne Last) 0,53/0,76 Senkgeschwindigkeit (mit/ohne Last) 0,48/0,43 Zugkraft Anhängergabel (bei 2 km/h) mit/ohne Last 15/10...
  • Seite 193 Technisches Datenblatt Hubgerüstspezifikationen Hubgerüstspezifikationen Nenntragfähigkeit Höhe Freihubhöhe Hubge- rüstwinkel Lastschwerpunkt 500 mm Höhe in Höhe Hubge- Max. einge- ohne rüsttyp Höhe fahre- Trag- Trag- vorn/ Trag- 1,5 t 1,8 t 2,0 t schlitten schlitten hinten schlitten Zustand 3000 1500 1800 2000 2002 4041 6/12 3300 1500...
  • Seite 194 Technisches Datenblatt Hubgerüstspezifikationen  184 60098011600 DE - 04/2023  -  07...
  • Seite 195 Stichwortverzeichnis   Bodenplatte einbauen....Bremsendiagramme....Abmessungen..... Bremsflüssigkeitsstand prüfen.
  • Seite 196 Stichwortverzeichnis   Gabelzinken auf Verschleiß und Verfor- Motor starten..... . . mung prüfen..... Gabelzinken manuell absenken.
  • Seite 197 Zustand und Funktion des Beckengurts VDI-Datenblatt für RCD15... . 177 prüfen......
  • Seite 200 STILL GmbH 60098011600 DE - 04/2023  -  07...
  • Seite 201 Originalbetriebsanleitung Diesel-Gabelstapler RCD15 RCD18 RCD20 4211 4212 4213 60098011600 DE - 04/2023  -  07...
  • Seite 203 Schaltpläne...
  • Seite 204 Schaltpläne Elektroschemadiagramm für Doosan D24-Motor – mit ISO3691-Funktion Elektroschemadiagramm für Doosan D24-Motor – mit ISO3691-Funktion  194 60098011600 DE - 04/2023  -  07...
  • Seite 205 Schaltpläne Hydraulikdiagramm Hydraulikdiagramm 60098011600 DE - 04/2023  -  07  195...
  • Seite 206 Schaltpläne Bremsendiagramme Bremsendiagramme  196 60098011600 DE - 04/2023  -  07...
  • Seite 207 Schaltpläne Bremsendiagramme Feststellbremse Radbremse Hauptzylinder Betriebsbremspedal Betriebsbremse Radbremse Radzylinder Feststellbremshebel/-pedal Bremsflüssigkeitstank Radzylinder 60098011600 DE - 04/2023  -  07  197...
  • Seite 208 Schaltpläne Bremsendiagramme  198 60098011600 DE - 04/2023  -  07...
  • Seite 210 STILL GmbH 60098011600 DE - 04/2023  -  07...
