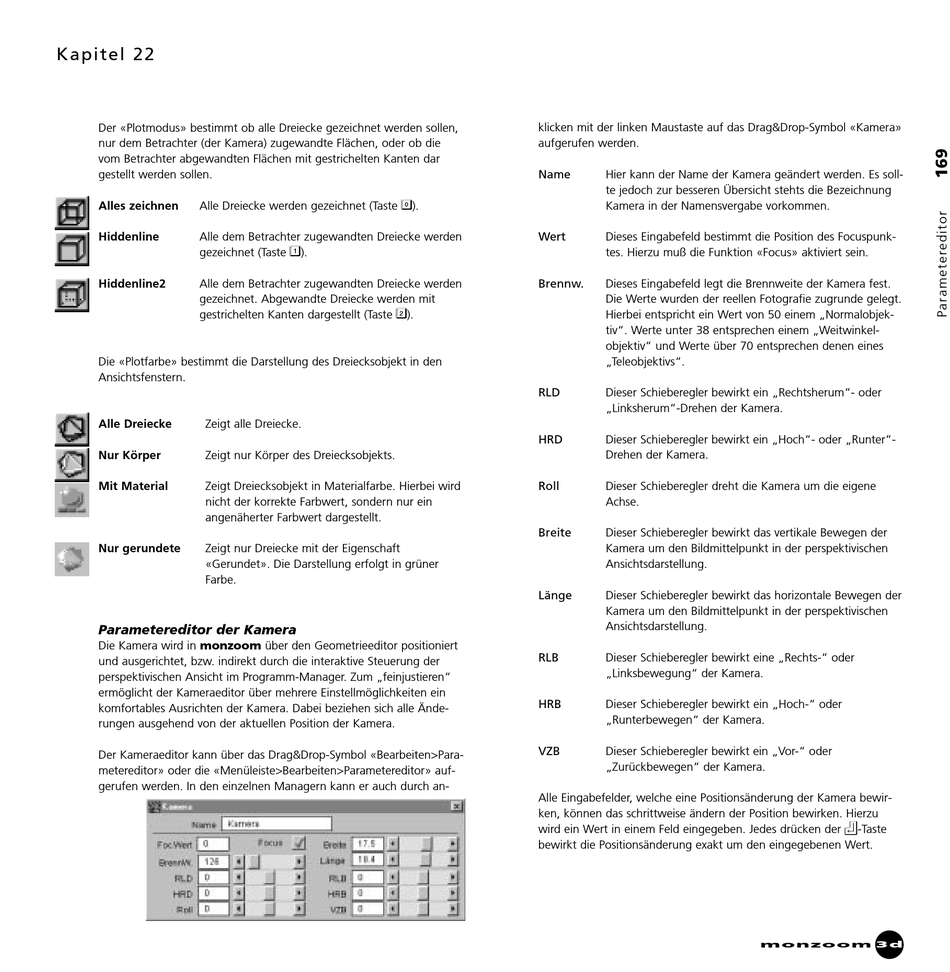

Kapitel 22
Der «Plotmodus» bestimmt ob alle Dreiecke gezeichnet werden sollen,
nur dem Betrachter (der Kamera) zugewandte Flächen, oder ob die
vom Betrachter abgewandten Flächen mit gestrichelten Kanten dar
gestellt werden sollen.
Alles zeichnen Alle Dreiecke werden gezeichnet (Taste
Hiddenline Alle dem Betrachter zugewandten Dreiecke werden
gezeichnet (Taste
Hiddenline2 Alle dem Betrachter zugewandten Dreiecke werden
gezeichnet. Abgewandte Dreiecke werden mit
gestrichelten Kanten dargestellt (Taste
Die «Plotfarbe» bestimmt die Darstellung des Dreiecksobjekt in den
Ansichtsfenstern.
Alle Dreiecke Zeigt alle Dreiecke.
Nur Körper Zeigt nur Körper des Dreiecksobjekts.
Mit Material Zeigt Dreiecksobjekt in Materialfarbe. Hierbei wird
nicht der korrekte Farbwert, sondern nur ein
angenäherter Farbwert dargestellt.
Nur gerundete Zeigt nur Dreiecke mit der Eigenschaft
«Gerundet». Die Darstellung erfolgt in grüner
Farbe.

Parametereditor der Kamera

Die Kamera wird in monzoom über den Geometrieeditor positioniert
und ausgerichtet, bzw. indirekt durch die interaktive Steuerung der
perspektivischen Ansicht im Programm-Manager. Zum „feinjustieren"
ermöglicht der Kameraeditor über mehrere Einstellmöglichkeiten ein
komfortables Ausrichten der Kamera. Dabei beziehen sich alle Ände-
rungen ausgehend von der aktuellen Position der Kamera.
Der Kameraeditor kann über das Drag&Drop-Symbol «Bearbeiten>Para-
metereditor» oder die «Menüleiste>Bearbeiten>Parametereditor» auf-
gerufen werden. In den einzelnen Managern kann er auch durch an-
0
).
1
).
2
).
klicken mit der linken Maustaste auf das Drag&Drop-Symbol «Kamera»
aufgerufen werden.
Name Hier kann der Name der Kamera geändert werden. Es soll-
te jedoch zur besseren Übersicht stehts die Bezeichnung
Kamera in der Namensvergabe vorkommen.
Wert Dieses Eingabefeld bestimmt die Position des Focuspunk-
tes. Hierzu muß die Funktion «Focus» aktiviert sein.
Brennw. Dieses Eingabefeld legt die Brennweite der Kamera fest.
Die Werte wurden der reellen Fotografie zugrunde gelegt.
Hierbei entspricht ein Wert von 50 einem „Normalobjek-
tiv". Werte unter 38 entsprechen einem „Weitwinkel-
objektiv" und Werte über 70 entsprechen denen eines
„Teleobjektivs".
RLD Dieser Schieberegler bewirkt ein „Rechtsherum"- oder
„Linksherum"-Drehen der Kamera.
HRD Dieser Schieberegler bewirkt ein „Hoch"- oder „Runter"-
Drehen der Kamera.
Roll Dieser Schieberegler dreht die Kamera um die eigene
Achse.
Breite Dieser Schieberegler bewirkt das vertikale Bewegen der
Kamera um den Bildmittelpunkt in der perspektivischen
Ansichtsdarstellung.
Länge Dieser Schieberegler bewirkt das horizontale Bewegen der
Kamera um den Bildmittelpunkt in der perspektivischen
Ansichtsdarstellung.
RLB Dieser Schieberegler bewirkt eine „Rechts-" oder
„Linksbewegung" der Kamera.
HRB Dieser Schieberegler bewirkt ein „Hoch-" oder
„Runterbewegen" der Kamera.
VZB Dieser Schieberegler bewirkt ein „Vor-" oder
„Zurückbewegen" der Kamera.
Alle Eingabefelder, welche eine Positionsänderung der Kamera bewir-
ken, können das schrittweise ändern der Position bewirken. Hierzu
wird ein Wert in einem Feld eingegeben. Jedes drücken der
bewirkt die Positionsänderung exakt um den eingegebenen Wert.
¬
-Taste
