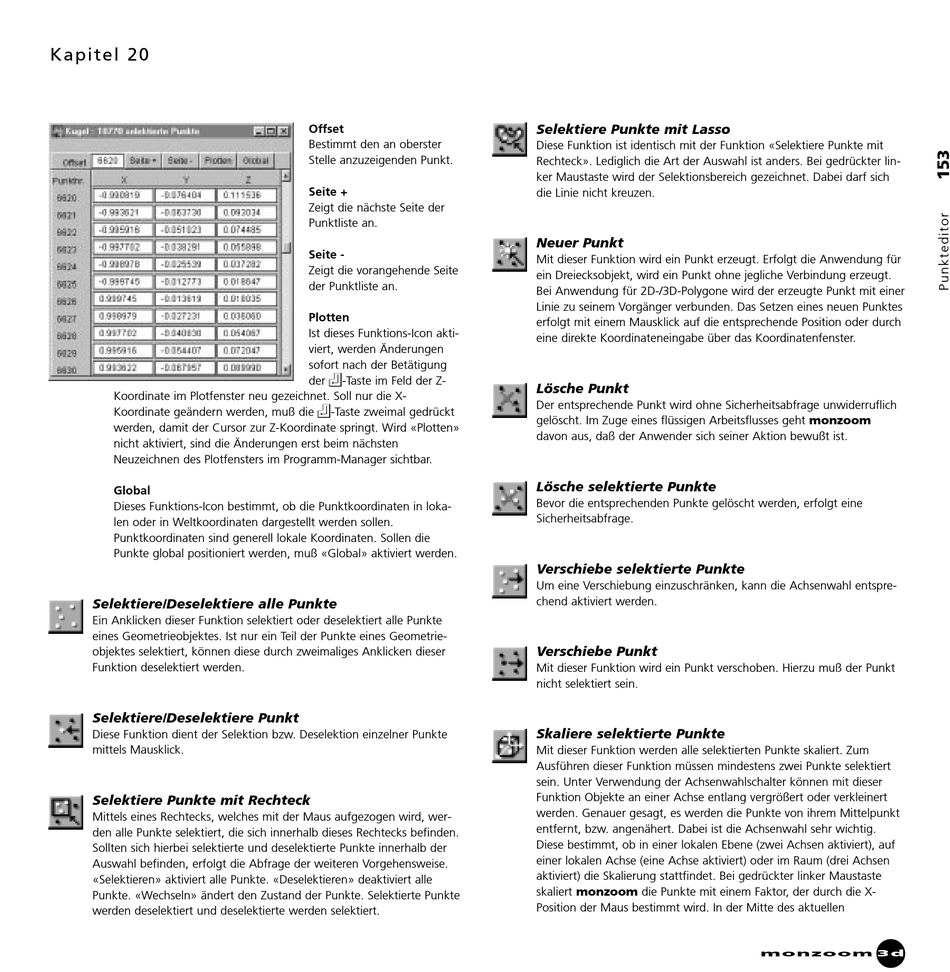

Kapitel 20
Koordinate im Plotfenster neu gezeichnet. Soll nur die X-
Koordinate geändern werden, muß die
werden, damit der Cursor zur Z-Koordinate springt. Wird «Plotten»
nicht aktiviert, sind die Änderungen erst beim nächsten
Neuzeichnen des Plotfensters im Programm-Manager sichtbar.
Global
Dieses Funktions-Icon bestimmt, ob die Punktkoordinaten in loka-
len oder in Weltkoordinaten dargestellt werden sollen.
Punktkoordinaten sind generell lokale Koordinaten. Sollen die
Punkte global positioniert werden, muß «Global» aktiviert werden.
Selektiere/Deselektiere alle Punkte
Ein Anklicken dieser Funktion selektiert oder deselektiert alle Punkte
eines Geometrieobjektes. Ist nur ein Teil der Punkte eines Geometrie-
objektes selektiert, können diese durch zweimaliges Anklicken dieser
Funktion deselektiert werden.
Selektiere/Deselektiere Punkt
Diese Funktion dient der Selektion bzw. Deselektion einzelner Punkte
mittels Mausklick.
Selektiere Punkte mit Rechteck
Mittels eines Rechtecks, welches mit der Maus aufgezogen wird, wer-
den alle Punkte selektiert, die sich innerhalb dieses Rechtecks befinden.
Sollten sich hierbei selektierte und deselektierte Punkte innerhalb der
Auswahl befinden, erfolgt die Abfrage der weiteren Vorgehensweise.
«Selektieren» aktiviert alle Punkte. «Deselektieren» deaktiviert alle
Punkte. «Wechseln» ändert den Zustand der Punkte. Selektierte Punkte
werden deselektiert und deselektierte werden selektiert.
Offset
Bestimmt den an oberster
Stelle anzuzeigenden Punkt.
Seite +
Zeigt die nächste Seite der
Punktliste an.
Seite -
Zeigt die vorangehende Seite
der Punktliste an.
Plotten
Ist dieses Funktions-Icon akti-
viert, werden Änderungen
sofort nach der Betätigung
¬
der
-Taste im Feld der Z-
¬
-Taste zweimal gedrückt
Selektiere Punkte mit Lasso
Diese Funktion ist identisch mit der Funktion «Selektiere Punkte mit
Rechteck». Lediglich die Art der Auswahl ist anders. Bei gedrückter lin-
ker Maustaste wird der Selektionsbereich gezeichnet. Dabei darf sich
die Linie nicht kreuzen.
Neuer Punkt
Mit dieser Funktion wird ein Punkt erzeugt. Erfolgt die Anwendung für
ein Dreiecksobjekt, wird ein Punkt ohne jegliche Verbindung erzeugt.
Bei Anwendung für 2D-/3D-Polygone wird der erzeugte Punkt mit einer
Linie zu seinem Vorgänger verbunden. Das Setzen eines neuen Punktes
erfolgt mit einem Mausklick auf die entsprechende Position oder durch
eine direkte Koordinateneingabe über das Koordinatenfenster.
Lösche Punkt
Der entsprechende Punkt wird ohne Sicherheitsabfrage unwiderruflich
gelöscht. Im Zuge eines flüssigen Arbeitsflusses geht monzoom
davon aus, daß der Anwender sich seiner Aktion bewußt ist.
Lösche selektierte Punkte
Bevor die entsprechenden Punkte gelöscht werden, erfolgt eine
Sicherheitsabfrage.
Verschiebe selektierte Punkte
Um eine Verschiebung einzuschränken, kann die Achsenwahl entspre-
chend aktiviert werden.
Verschiebe Punkt
Mit dieser Funktion wird ein Punkt verschoben. Hierzu muß der Punkt
nicht selektiert sein.
Skaliere selektierte Punkte
Mit dieser Funktion werden alle selektierten Punkte skaliert. Zum
Ausführen dieser Funktion müssen mindestens zwei Punkte selektiert
sein. Unter Verwendung der Achsenwahlschalter können mit dieser
Funktion Objekte an einer Achse entlang vergrößert oder verkleinert
werden. Genauer gesagt, es werden die Punkte von ihrem Mittelpunkt
entfernt, bzw. angenähert. Dabei ist die Achsenwahl sehr wichtig.
Diese bestimmt, ob in einer lokalen Ebene (zwei Achsen aktiviert), auf
einer lokalen Achse (eine Achse aktiviert) oder im Raum (drei Achsen
aktiviert) die Skalierung stattfindet. Bei gedrückter linker Maustaste
skaliert monzoom die Punkte mit einem Faktor, der durch die X-
Position der Maus bestimmt wird. In der Mitte des aktuellen
m o n z o o m
3 d
