Fehlerdiagnose, Fehlerbehebung

Allgemeines

Gefahr durch Spannung beim Trennen oder Herstellen der Busklemmen-Verbin-
dungen.
Sachschäden können die Folge sein.
▶

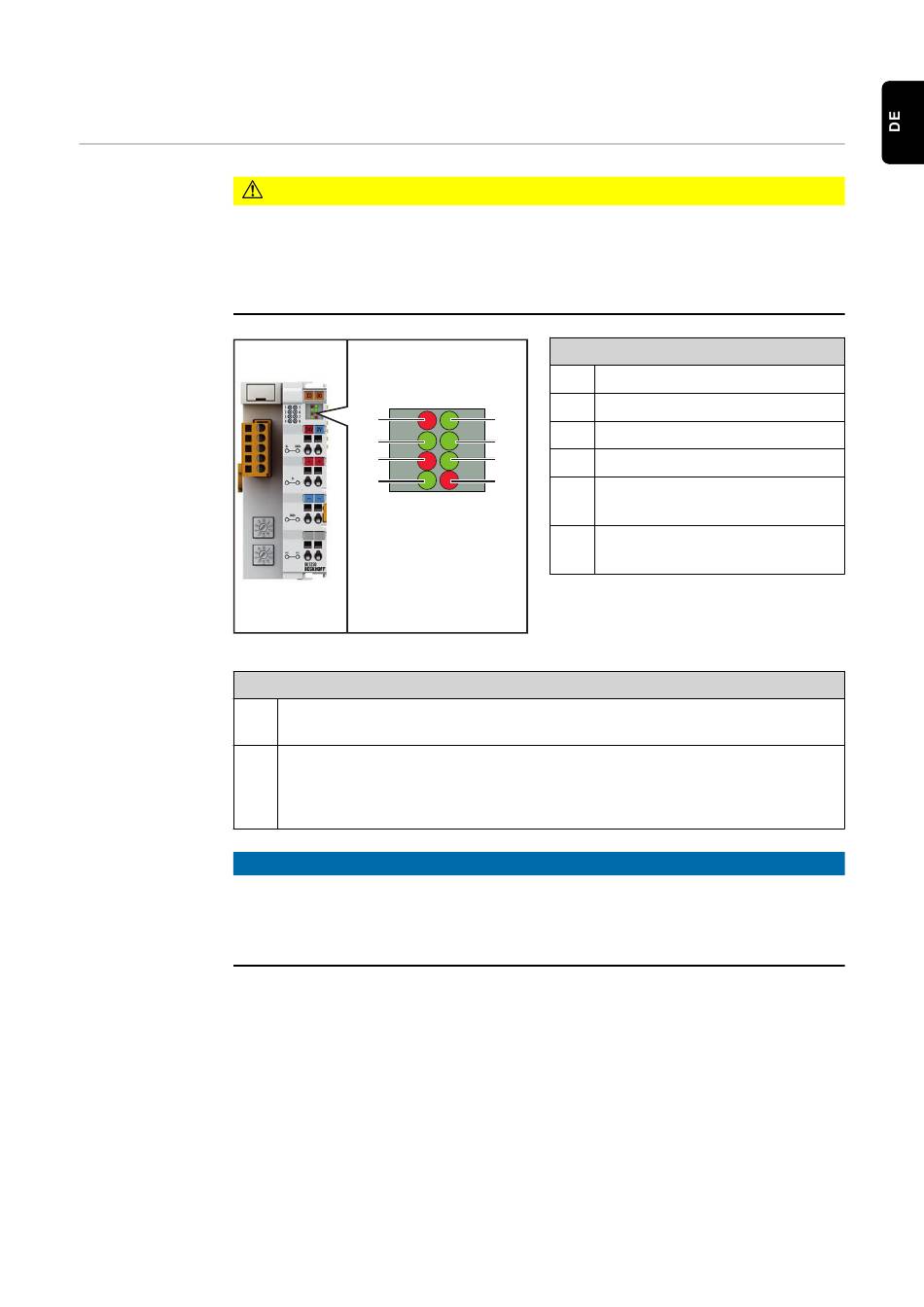

Feldbus-Koppler BK5250
Bus-Kommunikation LEDs:
(7)
(8)
HINWEIS!
Nach der Fehlerbeseitigung beendet der Feldbus-Koppler in manchen Fällen die
Blinksequenz nicht.
▶
VORSICHT!
Vor dem Trennen oder Herstellen der Busklemmen-Verbindungen die Netzverbin-
dung trennen.
(1)
(2)
(3)
(4)
LED I/O RUN
leuchtet grün bei fehlerfreier Kommunikation
LED I/O ERR
blinkt rot im Fehlerfall
Tritt ein Fehler auf, signalisiert die LED die Art des Fehlers und die Fehlerstelle.
Durch Aus- und Einschalten der Versorgungsspannung oder durch einen Software
Reset den Feldbus-Koppler neu starten.
Feldbus-Status LEDs:
(1) LED ADR - rot (Modul)
(2) LED RUN - grün (Modul)
(5)
(3) LED BUS OFF - rot (Net)
(6)
(7) (4) LED CONNECT - grün (Net)
(8)
(5) LED U - grün
S
(Versorgung Feldbus-Koppler)
(6) LED U - grün
P
(Versorgung Powerkontakte)
