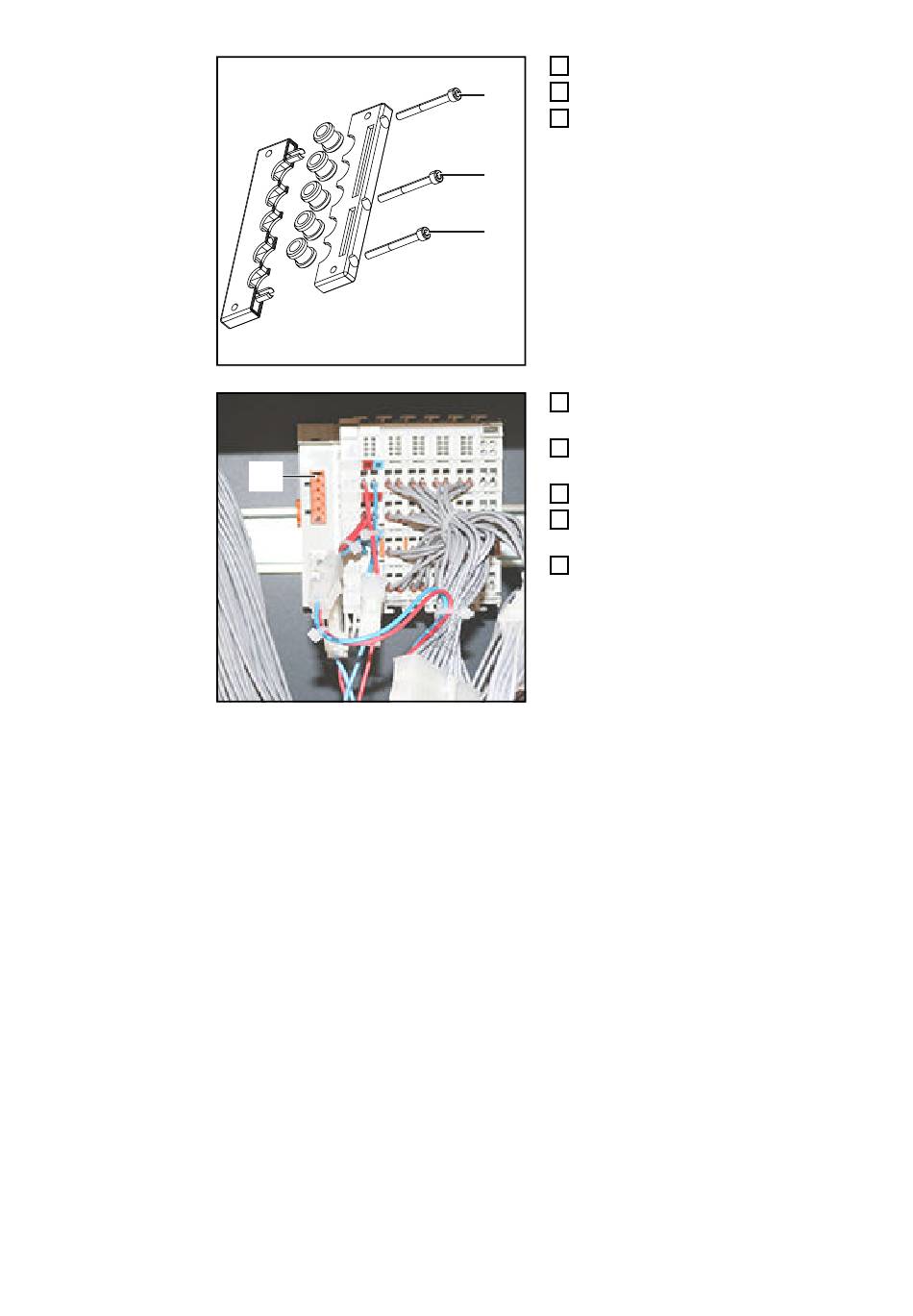

Schrauben (2) - (4) lösen
3
Lochplatte öffnen
4
(2)
Datenkabel durch die mittlere Gummi-
5
durchführung in das Gerät verlegen
(3)
(4)
5-poligen Stecker am Datenkabel an-
6
bringen
Datenkabel am Anschluss (5) am
7
Feldbus-Koppler anschließen
Datenkabel mit Kabelbindern fixieren
8
Lochplatte mit den originalen Schrau-
9
ben wieder festschrauben
Geräteabdeckungen mit den origina-
10
len Schrauben wieder festschrauben
- Anzugsmoment der Schrauben
bei Robacta TX, TX 10i, TX/i
TWIN = 10 Nm (7.38 ft·lb)
- Anzugsmoment der Schrauben
bei Robacta FB 8I_8O = 4 Nm
(2.95 ft·lb)
