Montage

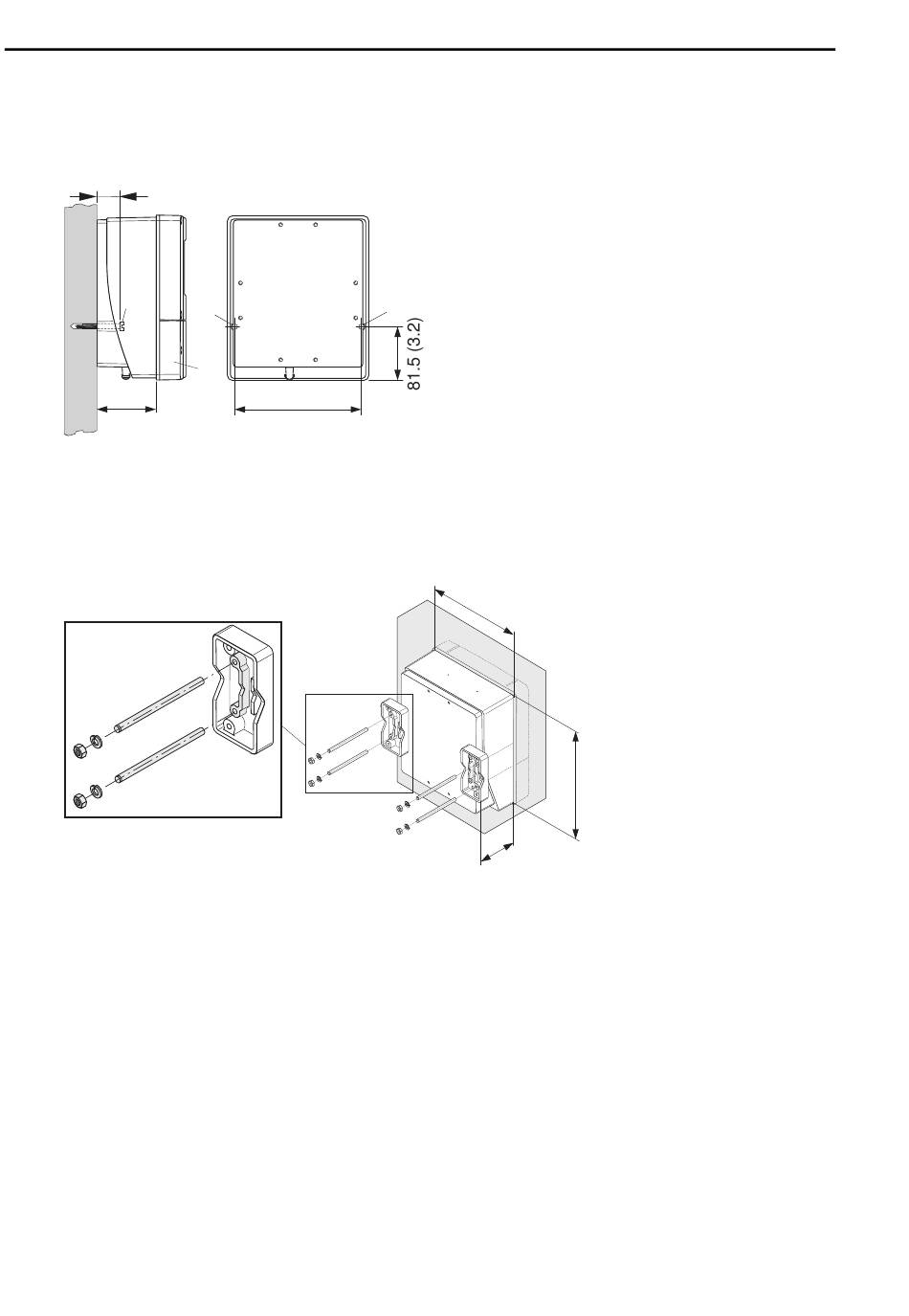

2.4.2 Direkte Wandmontage

35 (1.38)
2
90 (3.54)
2.4.3 Schalttafeleinbau
2.5

Einbaukontrolle

• Messgerät oder Kabel beschädigt (Sichtkontrolle)?
• Entspricht das Messgerät den Messstellenspezifikationen, wie Prozesstemperatur/-druck,
Umgebungstemperatur, min. Messstoffleitfähigkeit, Messbereich, usw.?
• Sind Messstellennummer und Beschriftung korrekt (Sichtkontrolle)?
• Wurden die Ein- und Auslaufstrecken eingehalten?
• Ist das Messgerät gegen Niederschlag und direkte Sonneneinstrahlung geschützt?
20
mm (inch)
3
1
192 (7.56)
mm (inch)
1. Anschlussraum
2. Befestigungsschrauben M6
(max. ø 6,5 mm (0,25"));
Schraubenkopf max. ø 10,5 mm (0,4")
3. Gehäusebohrungen für Befestigungsschrauben
3
A0007542
+0.5 (+0.019)
–0.5 (–0.019)
210 (8.27)
~110 (~4.33)
Proline Prosonic Flow 93C
+0.5 (+0.019)
–0.5 (–0.019)
245 (9.65)
Endress+Hauser
A0007544
