3.4.2 Durchflussmesssensoren Prosonic Flow W
Die Durchflussmesssensoren W erfüllen alle Anforderungen gemäß Schutzart IP 68. Um nach
erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 68 zu gewährleisten,
müssen folgende Punkte zwingend beachtet werden:
• Es dürfen nur die von Endress+Hauser gelieferten Kabel mit den dazugehörenden
Sensorsteckern verwendet werden.
• Die Sensorsteckerdichtungen (1), (2) müssen sauber, trocken und unverletzt in die
Dichtungsnut eingelegt sein. Gegebenenfalls ersetzen.
• Die Kabelstecker so einführen, dass sie nicht verkanten und anschließend fest bis zum
Anschlag anziehen.
2

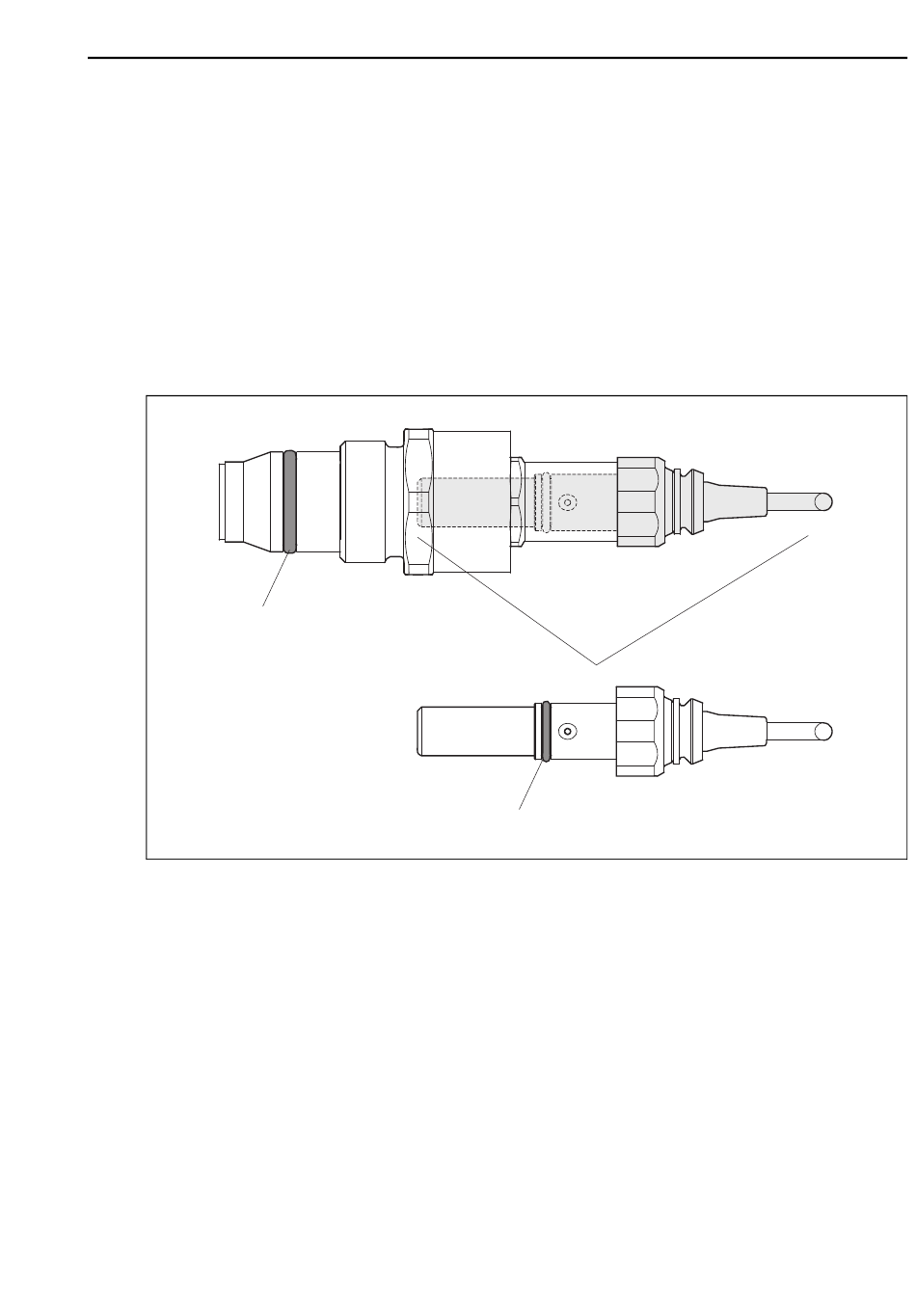

Abb. 12: Montagehinweise zur Schutzart IP 68 bei Sensorsteckern
1 Sensorsteckerdichtung; Schutzart IP 68 relevant
2 Dichtung der Sensorhalterung; verhindert ein Austreten des Messsoffs aus dem Messrohr
Endress+Hauser
1
Verdrahtung
A0008741
