Montage
2.1.8 Anpassungsstücke
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach (E) DIN EN 545
(Doppelflansch–Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut
werden. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr
langsam fließendem Messstoff die Messgenauigkeit.
Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch
Konfusoren und Diffusoren:
"
Achtung!
Das Nomogramm gilt nur für Flüssigkeiten mit Viskositäten ähnlich Wasser.
1. Durchmesserverhältnis d/D ermitteln.
2. Druckverlust in Abhängigkeit der Strömungsgeschwindigkeit (nach der Einschnürung)
und dem d/D–Verhältnis aus dem Nomogramm ablesen.
max. 4°

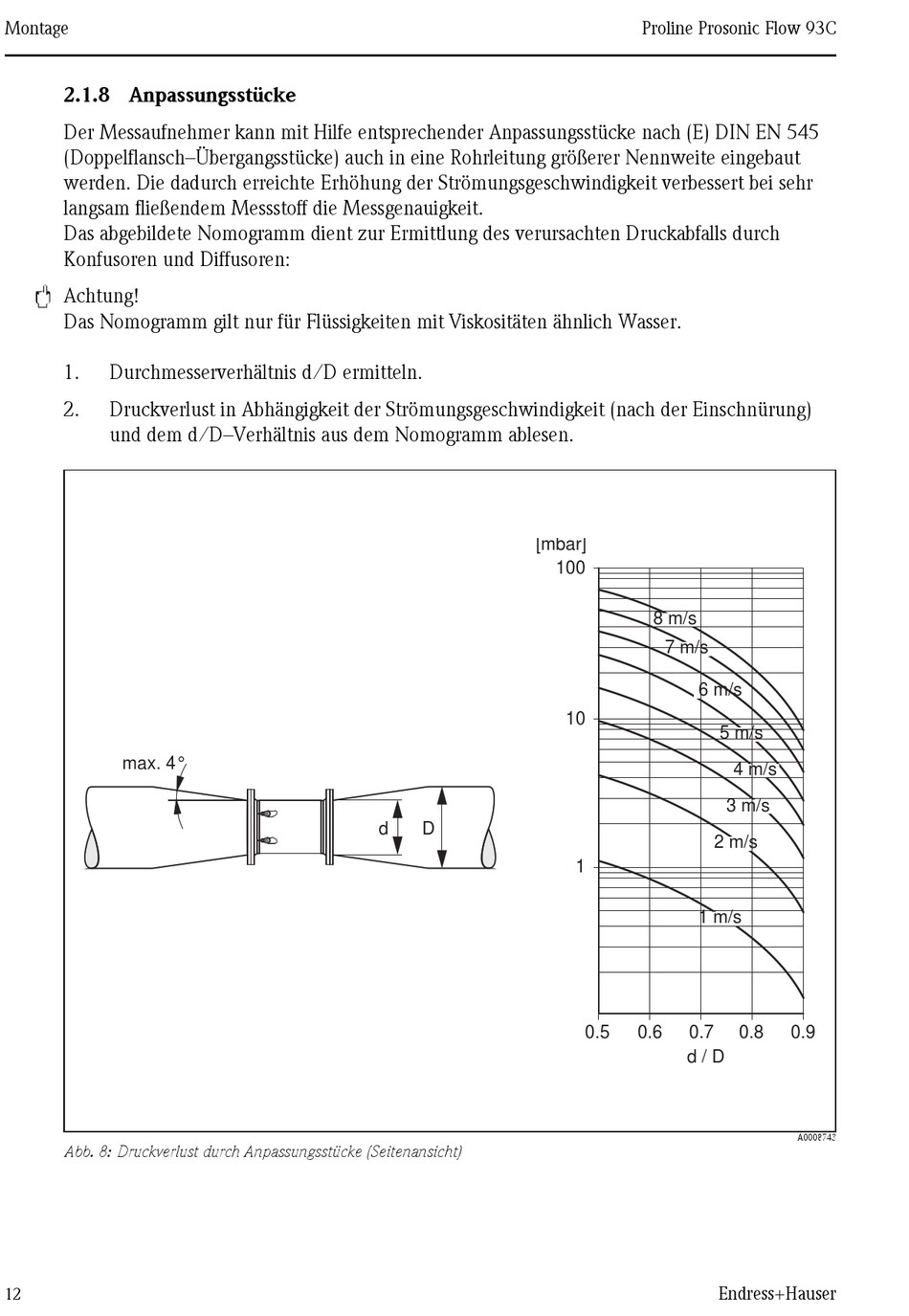

Abb. 8: Druckverlust durch Anpassungsstücke (Seitenansicht)
12
[mbar]
d D
Proline Prosonic Flow 93C
100
8 m/s
7 m/s
6 m/s
10
5 m/s
3 m/s
2 m/s
1
1 m/s
0.5 0.6 0.7
d / D
Endress+Hauser
4 m/s
0.8 0.9
A0008743
