Montage

2.1.5 Ein- und Auslaufstrecken

Der Messaufnehmer ist nach Möglichkeit vor Armaturen, wie Ventilen, T–Stücken, Krümmern
usw., zu montieren. Sind mehrere Strömungshindernisse eingebaut, muss immer die längste
Ein– bzw. Auslaufstrecke berücksichtigt werden. Zur Einhaltung der Messgenauigkeitsspezifi-
kationen werden folgende Ein– und Auslaufstrecken empfohlen:

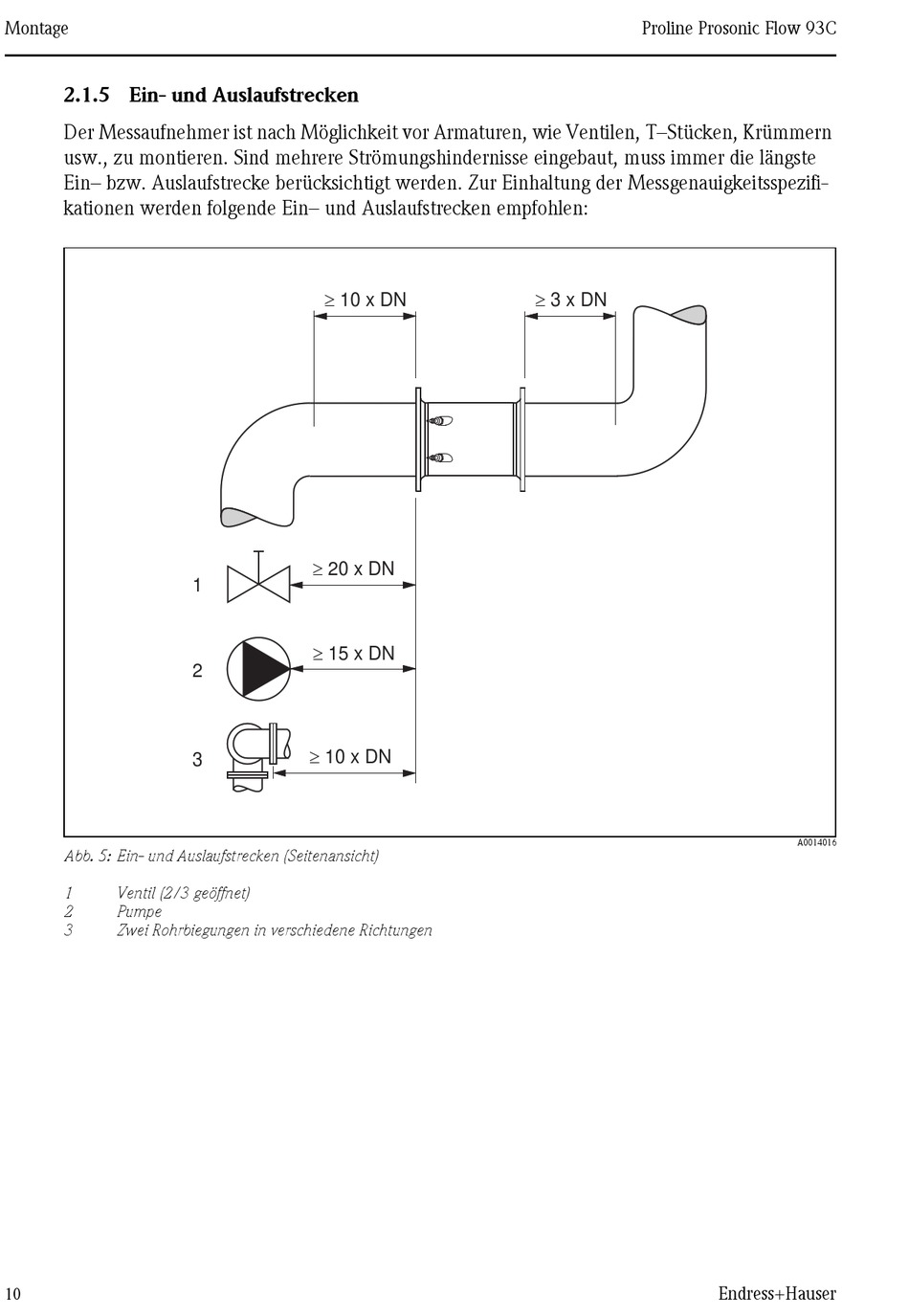

Abb. 5: Ein- und Auslaufstrecken (Seitenansicht)
1 Ventil (2/3 geöffnet)
2 Pumpe
3 Zwei Rohrbiegungen in verschiedene Richtungen
10
³ 10 x DN
³ 20 x DN
1
³ 15 x DN
2
³ 10 x DN
3
Proline Prosonic Flow 93C
³ 3 x DN
A0014016
