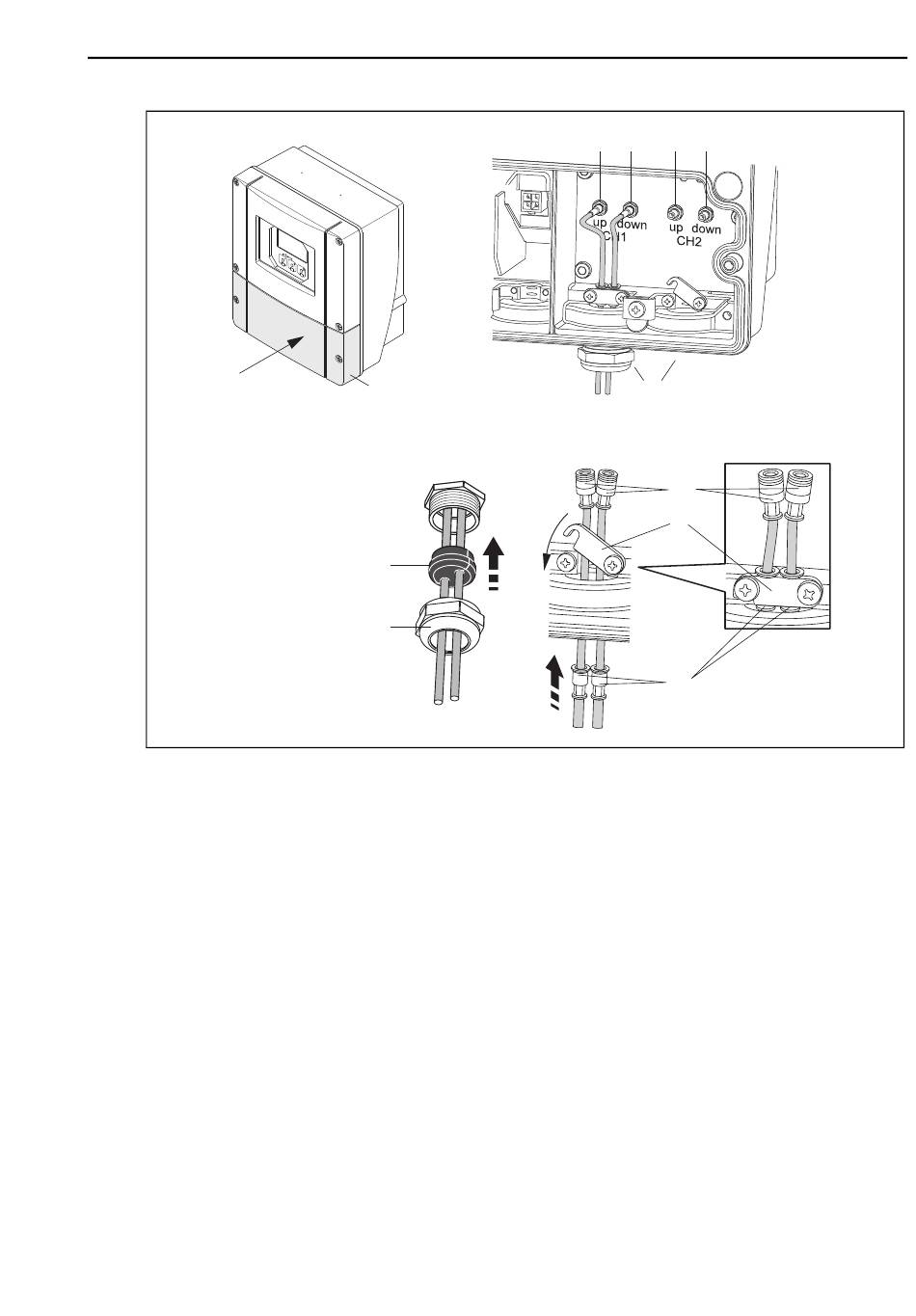

Abb. 11: Anschluss Verbindungskabel Messaufnehmer/Messumformer
A Ansicht A
B Detail B
1 Sensorkabelstecker Kanal 1 stromaufwärts (up stream)
2 Sensorkabelstecker Kanal 1 stromabwärts (down stream)
3 Sensorkabelstecker Kanal 2 stromaufwärts (up stream)
4 Sensorkabelstecker Kanal 2 stromabwärts (down stream)
a Deckel Anschlussklemmenraum
b Kabeleinführungen (mit Kabelverschraubung für zwei Verbindungskabel pro Kabeleinführung)
c Verbindungskabel
d Kabelverschraubung
e Kabelhaltehülsen
f Erdkontaktklemmen
g Gummidichtung
3.1.3 Einsatz in elektrisch stark gestörter Umgebung
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010 und
die EMV-Anforderungen gemäß IEC/EN 61326 "Emission gemäß Anforderungen für Klasse A"
sowie die NAMUR-Empfehlung NE 21.
