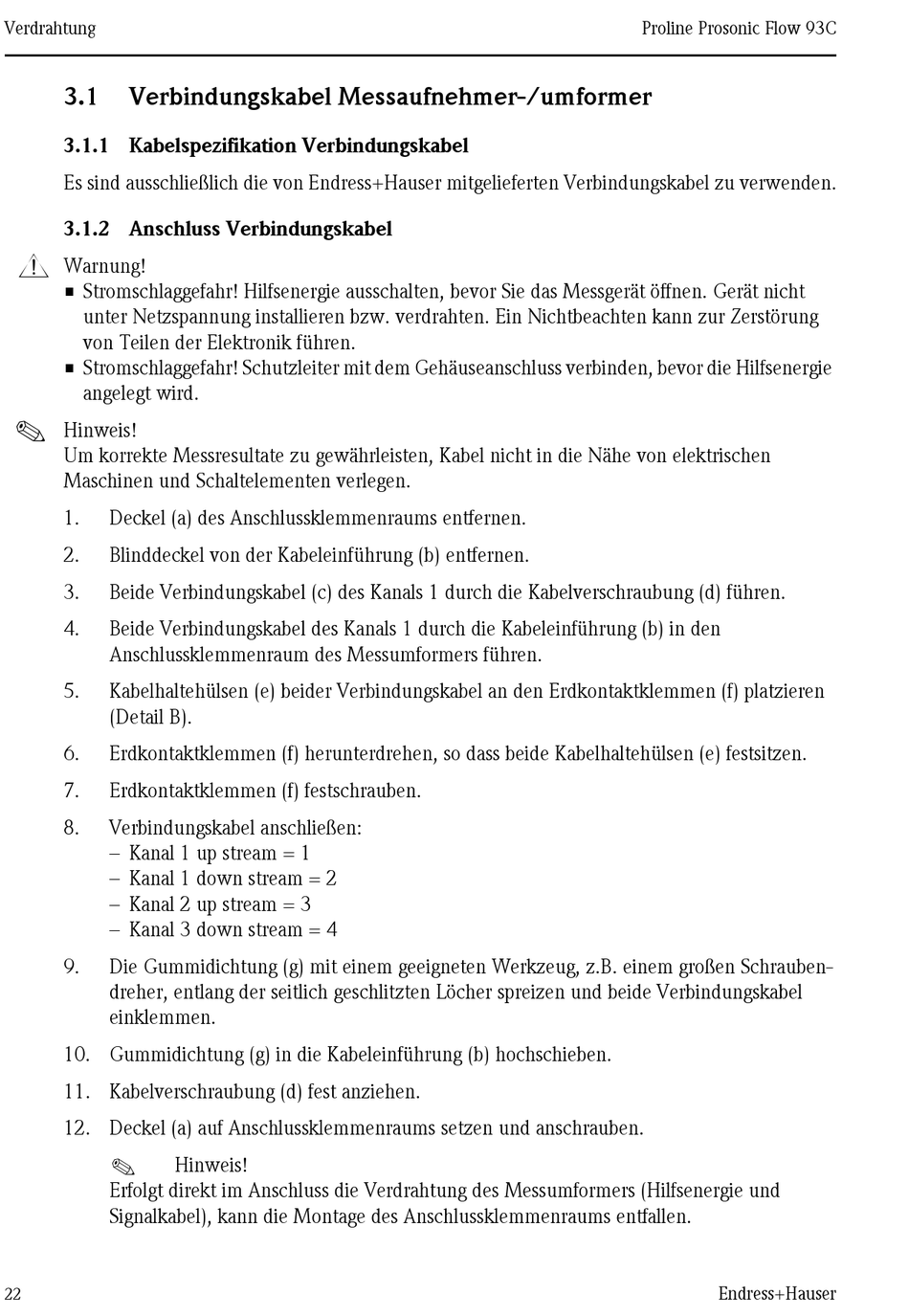

Verbindungskabel Messaufnehmer-/Umformer - Endress+Hauser Proline Prosonic Flow 93C Kurzanleitung

Verdrahtung
3.1

Verbindungskabel Messaufnehmer-/umformer

3.1.1 Kabelspezifikation Verbindungskabel
Es sind ausschließlich die von Endress+Hauser mitgelieferten Verbindungskabel zu verwenden.
3.1.2 Anschluss Verbindungskabel
#
Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen. Gerät nicht
unter Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstörung
von Teilen der Elektronik führen.
• Stromschlaggefahr! Schutzleiter mit dem Gehäuseanschluss verbinden, bevor die Hilfsenergie
angelegt wird.
!
Hinweis!
Um korrekte Messresultate zu gewährleisten, Kabel nicht in die Nähe von elektrischen
Maschinen und Schaltelementen verlegen.
1. Deckel (a) des Anschlussklemmenraums entfernen.
2. Blinddeckel von der Kabeleinführung (b) entfernen.
3. Beide Verbindungskabel (c) des Kanals 1 durch die Kabelverschraubung (d) führen.
4. Beide Verbindungskabel des Kanals 1 durch die Kabeleinführung (b) in den
Anschlussklemmenraum des Messumformers führen.
5. Kabelhaltehülsen (e) beider Verbindungskabel an den Erdkontaktklemmen (f) platzieren
(Detail B).
6. Erdkontaktklemmen (f) herunterdrehen, so dass beide Kabelhaltehülsen (e) festsitzen.
7. Erdkontaktklemmen (f) festschrauben.
8. Verbindungskabel anschließen:
– Kanal 1 up stream = 1
– Kanal 1 down stream = 2
– Kanal 2 up stream = 3
– Kanal 3 down stream = 4
9. Die Gummidichtung (g) mit einem geeigneten Werkzeug, z.B. einem großen Schrauben-
dreher, entlang der seitlich geschlitzten Löcher spreizen und beide Verbindungskabel
einklemmen.
10. Gummidichtung (g) in die Kabeleinführung (b) hochschieben.
11. Kabelverschraubung (d) fest anziehen.
12. Deckel (a) auf Anschlussklemmenraums setzen und anschrauben.
!
Hinweis!
Erfolgt direkt im Anschluss die Verdrahtung des Messumformers (Hilfsenergie und
Signalkabel), kann die Montage des Anschlussklemmenraums entfallen.
