Proline Prosonic Flow 93C

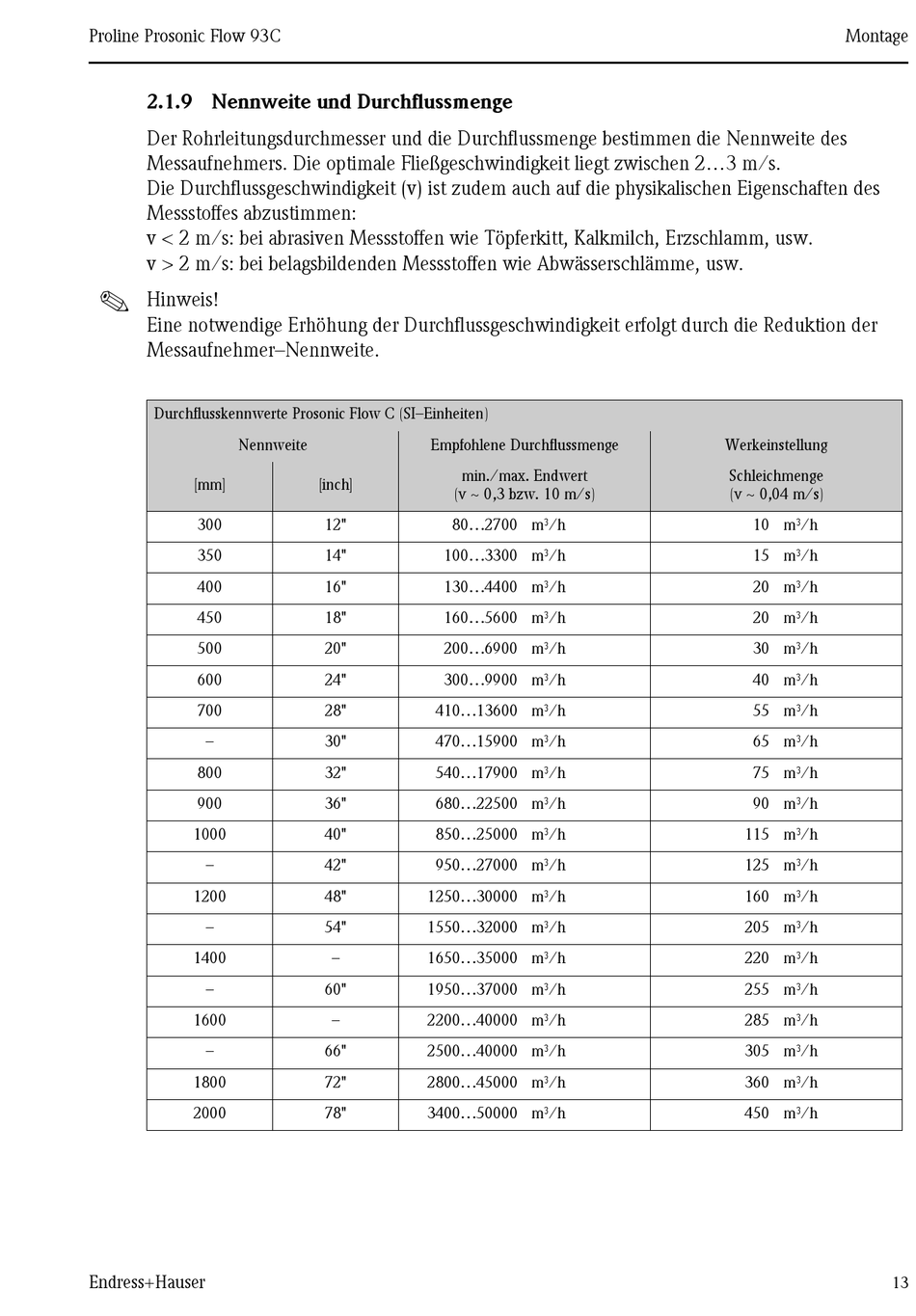

2.1.9 Nennweite und Durchflussmenge

Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des
Messaufnehmers. Die optimale Fließgeschwindigkeit liegt zwischen 2...3 m/s.
Die Durchflussgeschwindigkeit (v) ist zudem auch auf die physikalischen Eigenschaften des
Messstoffes abzustimmen:
v < 2 m/s: bei abrasiven Messstoffen wie Töpferkitt, Kalkmilch, Erzschlamm, usw.
v > 2 m/s: bei belagsbildenden Messstoffen wie Abwässerschlämme, usw.
!
Hinweis!
Eine notwendige Erhöhung der Durchflussgeschwindigkeit erfolgt durch die Reduktion der
Messaufnehmer–Nennweite.
Durchflusskennwerte Prosonic Flow C (SI–Einheiten)
Nennweite
[mm]
300
350
400
450
500
600
700
–
800
900
1000
–
1200
–
1400
–
1600
–
1800
2000
Endress+Hauser
Empfohlene Durchflussmenge
min./max. Endwert
[inch]
(v ~ 0,3 bzw. 10 m/s)
12" 80...2700 m³/h
14" 100...3300 m³/h
16" 130...4400 m³/h
18" 160...5600 m³/h
20" 200...6900 m³/h
24" 300...9900 m³/h
28" 410...13600 m³/h
30" 470...15900 m³/h
32" 540...17900 m³/h
36" 680...22500 m³/h
40" 850...25000 m³/h
42" 950...27000 m³/h
48" 1250...30000 m³/h
54" 1550...32000 m³/h
– 1650...35000 m³/h
60" 1950...37000 m³/h
– 2200...40000 m³/h
66" 2500...40000 m³/h
72" 2800...45000 m³/h
78" 3400...50000 m³/h
Montage
Werkeinstellung
Schleichmenge
(v ~ 0,04 m/s)
10 m³/h
15 m³/h
20 m³/h
20 m³/h
30 m³/h
40 m³/h
55 m³/h
65 m³/h
75 m³/h
90 m³/h
115 m³/h
125 m³/h
160 m³/h
205 m³/h
220 m³/h
255 m³/h
285 m³/h
305 m³/h
360 m³/h
450 m³/h
