Proline Prosonic Flow 93C

2.1.4 Einbaulage

Vertikal
Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht A). Bei dieser Einbaulage
sinken mitgeführte Feststoffe und Gase steigen bei stehendem Messstoff aus dem Messaufneh-
merbereich auf. Die Rohrleitung kann zudem vollständig entleert und vor Ablagerungen
geschützt werden.
Horizontal
Im empfohlenen Einbaubereich bei horizontaler Einbaulage (Ansicht B) können Gas- und
Luftansammlungen an der Rohrdecke sowie störende Ablagerungen am Rohrboden die Messung
weniger beeinflussen.

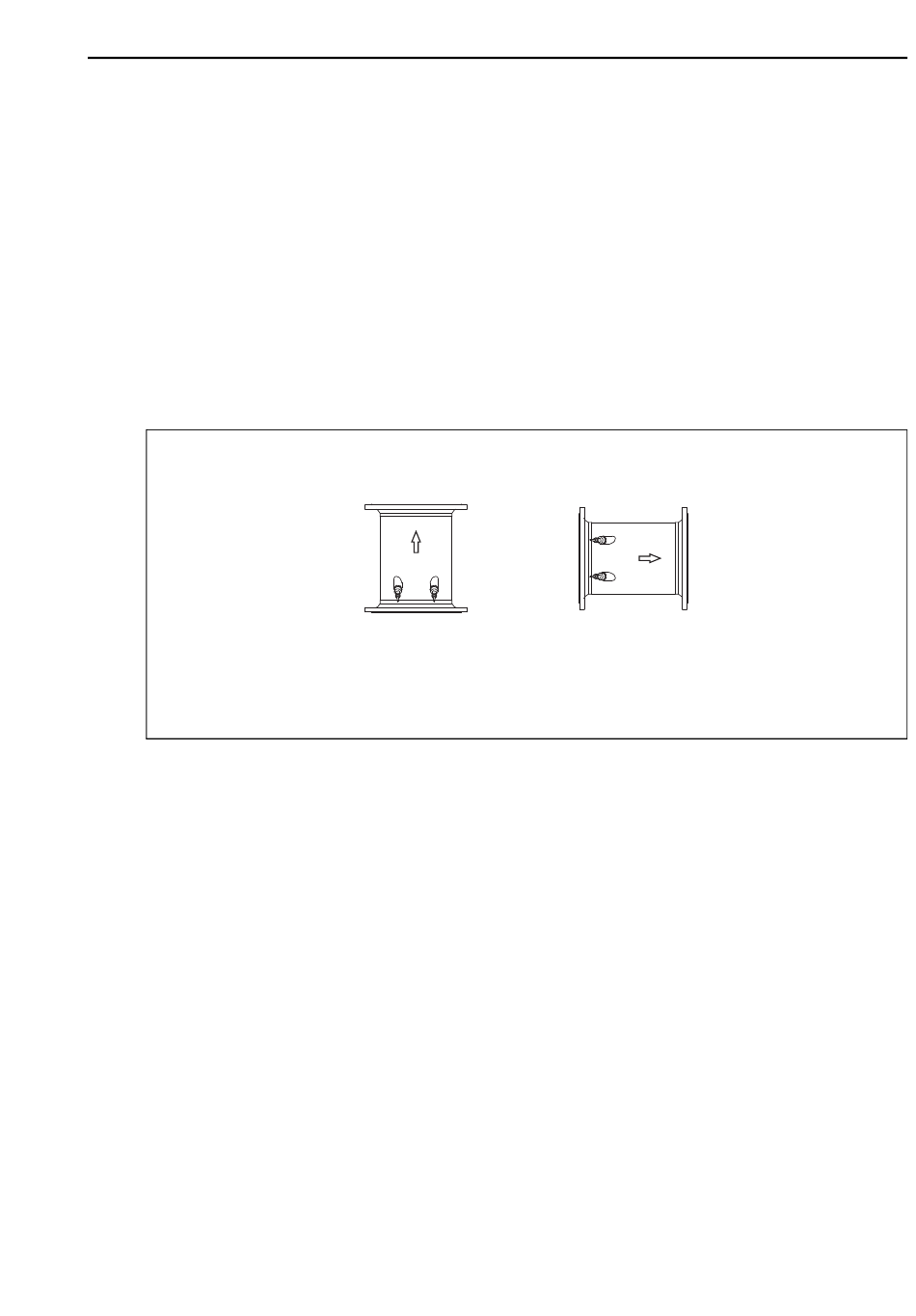

Abb. 4: Einbaulage (Seitenansicht)
A Empfohlene Einbaulage mit Strömungsrichtung nach oben
B Empfohlener Einbaubereich bei horizontaler Einbaulage
Endress+Hauser
A B
Montage
A0014015
9
