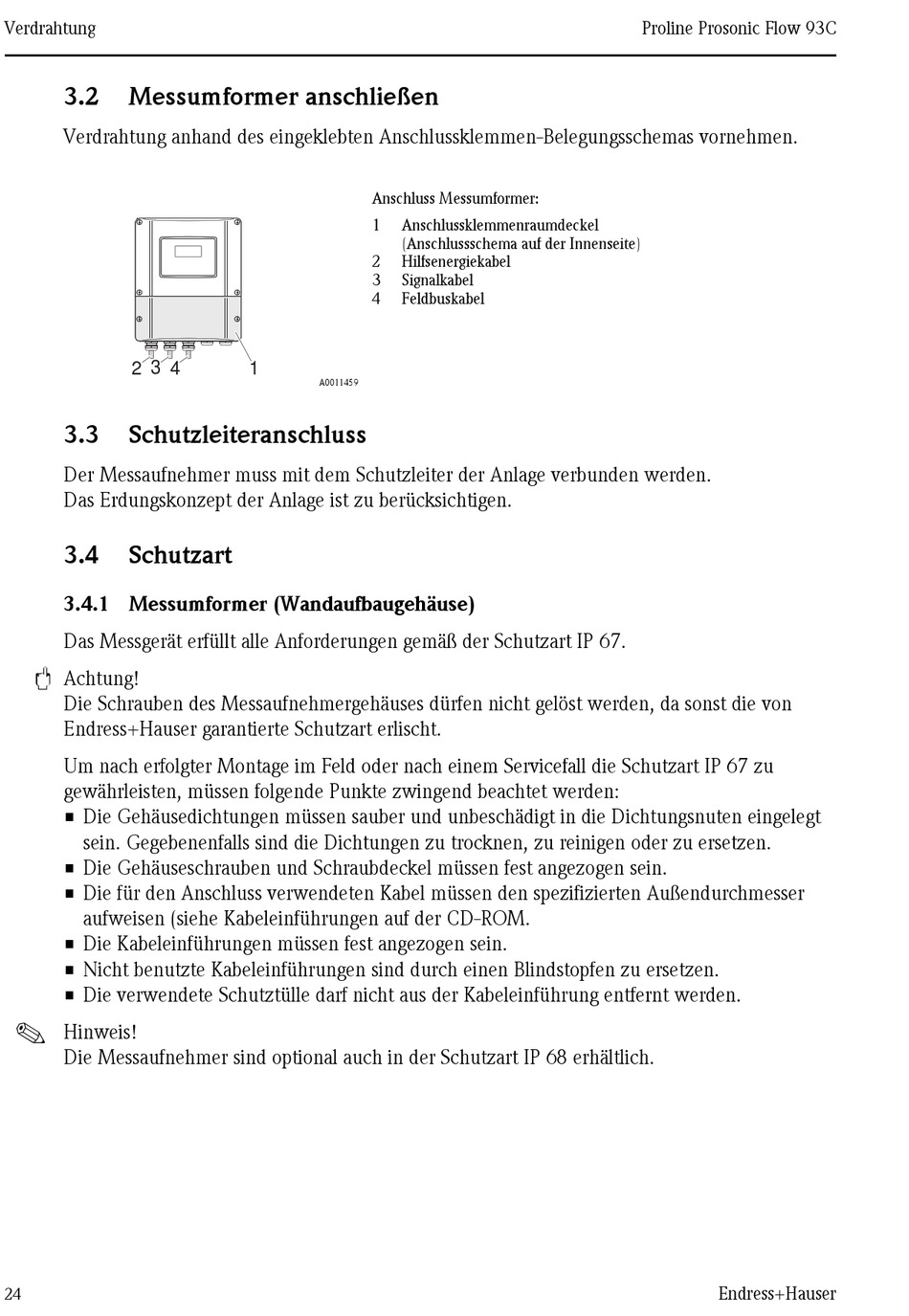

Verdrahtung
3.2 Messumformer anschließen
Verdrahtung anhand des eingeklebten Anschlussklemmen-Belegungsschemas vornehmen.
2 3
4
3.3

Schutzleiteranschluss

Der Messaufnehmer muss mit dem Schutzleiter der Anlage verbunden werden.
Das Erdungskonzept der Anlage ist zu berücksichtigen.
3.4

Schutzart

3.4.1 Messumformer (Wandaufbaugehäuse)
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP 67.
"
Achtung!
Die Schrauben des Messaufnehmergehäuses dürfen nicht gelöst werden, da sonst die von
Endress+Hauser garantierte Schutzart erlischt.
Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 zu
gewährleisten, müssen folgende Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unbeschädigt in die Dichtungsnuten eingelegt
sein. Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu ersetzen.
• Die Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen (siehe Kabeleinführungen auf der CD-ROM.
• Die Kabeleinführungen müssen fest angezogen sein.
• Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen zu ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.
!
Hinweis!
Die Messaufnehmer sind optional auch in der Schutzart IP 68 erhältlich.
24
Anschluss Messumformer:
1 Anschlussklemmenraumdeckel
(Anschlussschema auf der Innenseite)
2 Hilfsenergiekabel
3 Signalkabel
4 Feldbuskabel
1
A0011459
