6 Elektrische Installation
Grundgeräte im Leistungsbereich 15 ... 30 kW
Sicherungen und Leitungsquerschnitte nach UL

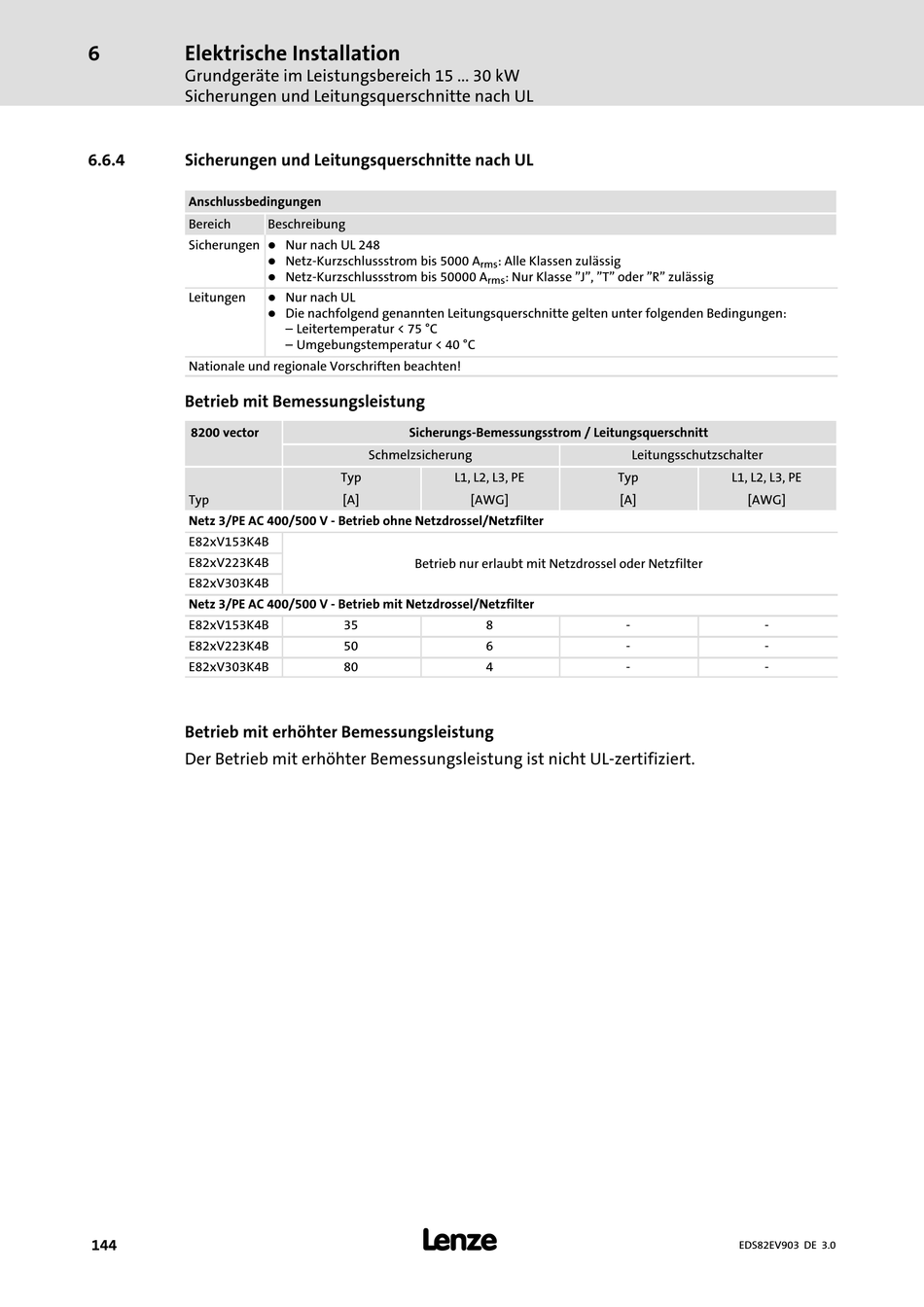

6.6.4 Sicherungen und Leitungsquerschnitte nach UL
Anschlussbedingungen
Bereich
Sicherungen
Leitungen
Nationale und regionale Vorschriften beachten!
Betrieb mit Bemessungsleistung
8200 vector
Typ
Netz 3/PE AC 400/500 V − Betrieb ohne Netzdrossel/Netzfilter
E82xV153K4B
E82xV223K4B
E82xV303K4B
Netz 3/PE AC 400/500 V − Betrieb mit Netzdrossel/Netzfilter
E82xV153K4B
E82xV223K4B
E82xV303K4B
Betrieb mit erhöhter Bemessungsleistung
Der Betrieb mit erhöhter Bemessungsleistung ist nicht UL−zertifiziert.
144
Beschreibung
l Nur nach UL 248
l Netz−Kurzschlussstrom bis 5000 A
l
Netz−Kurzschlussstrom bis 50000 A
l
Nur nach UL
l
Die nachfolgend genannten Leitungsquerschnitte gelten unter folgenden Bedingungen:
– Leitertemperatur < 75 °C
– Umgebungstemperatur < 40 °C
Sicherungs−Bemessungsstrom / Leitungsquerschnitt
Schmelzsicherung
Typ
[A]
Betrieb nur erlaubt mit Netzdrossel oder Netzfilter
35
50
80
l
: Alle Klassen zulässig
rms
: Nur Klasse "J", "T" oder "R" zulässig
rms
L1, L2, L3, PE Typ
[AWG] [A]
8 −
6 −
4 −
Leitungsschutzschalter
L1, L2, L3, PE
[AWG]
−
−
−
