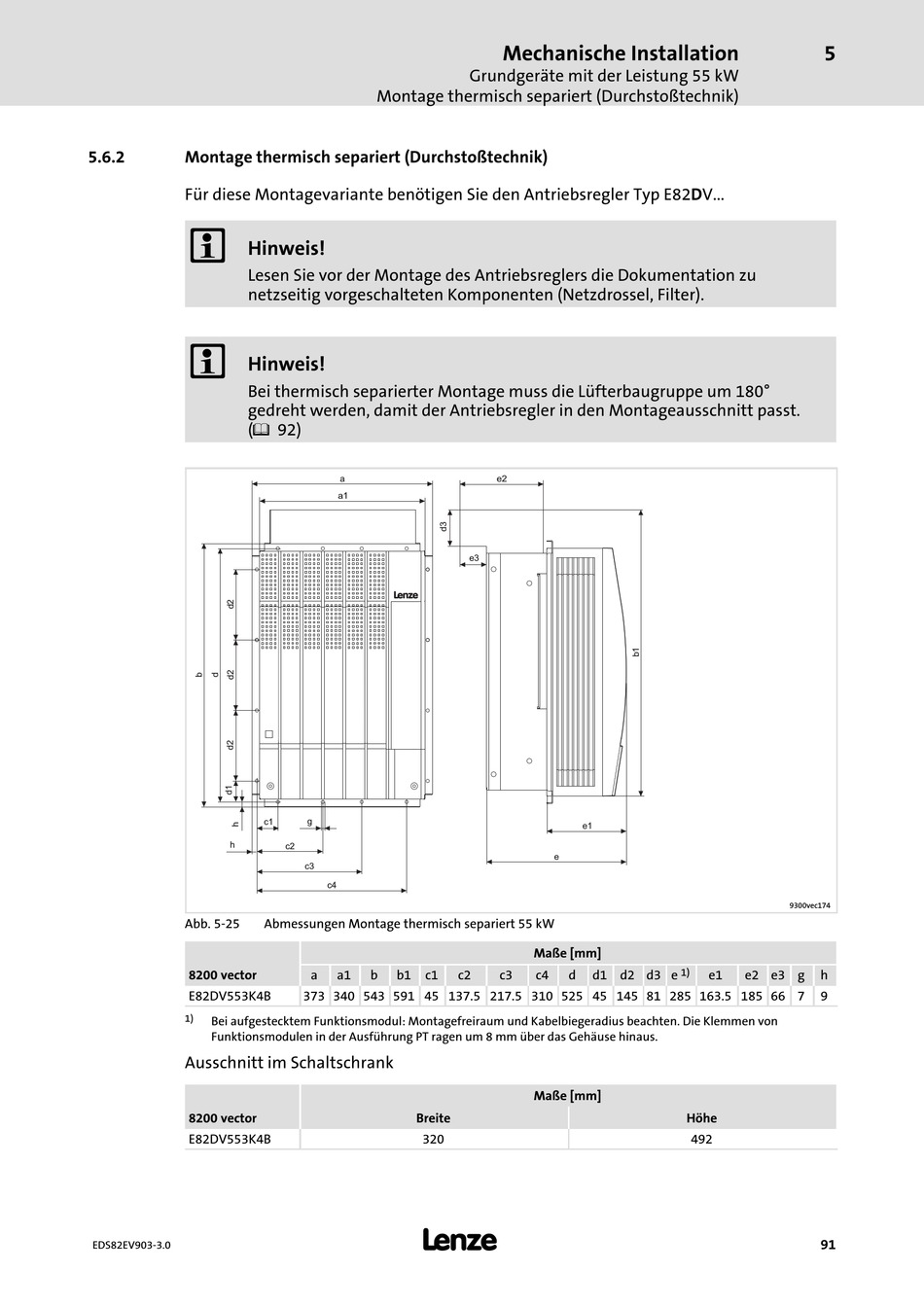

5.6.2 Montage thermisch separiert (Durchstoßtechnik)
Für diese Montagevariante benötigen Sie den Antriebsregler Typ E82DV...
)
Hinweis!
Lesen Sie vor der Montage des Antriebsreglers die Dokumentation zu
netzseitig vorgeschalteten Komponenten (Netzdrossel, Filter).
)
Hinweis!
Bei thermisch separierter Montage muss die Lüfterbaugruppe um 180°
gedreht werden, damit der Antriebsregler in den Montageausschnitt passt.
(¶ 92)
h
Abb. 5−25
8200 vector
E82DV553K4B
1)
Bei aufgestecktem Funktionsmodul: Montagefreiraum und Kabelbiegeradius beachten. Die Klemmen von
Funktionsmodulen in der Ausführung PT ragen um 8 mm über das Gehäuse hinaus.
Ausschnitt im Schaltschrank
8200 vector
E82DV553K4B
EDS82EV903−3.0
Montage thermisch separiert (Durchstoßtechnik)
a
a1
L
c1 g
c2
c3
c4
Abmessungen Montage thermisch separiert 55 kW
a a1 b b1 c1
373 340 543 591 45 137.5 217.5 310 525 45 145 81 285 163.5 185 66 7
Breite
320
l
Mechanische Installation
Grundgeräte mit der Leistung 55 kW
e2
e3
e1
e
Maße [mm]
c2 c3 c4 d d1 d2 d3 e
Maße [mm]
5
9300vec174
1)
e1 e2 e3 g h
9
Höhe
492
91
