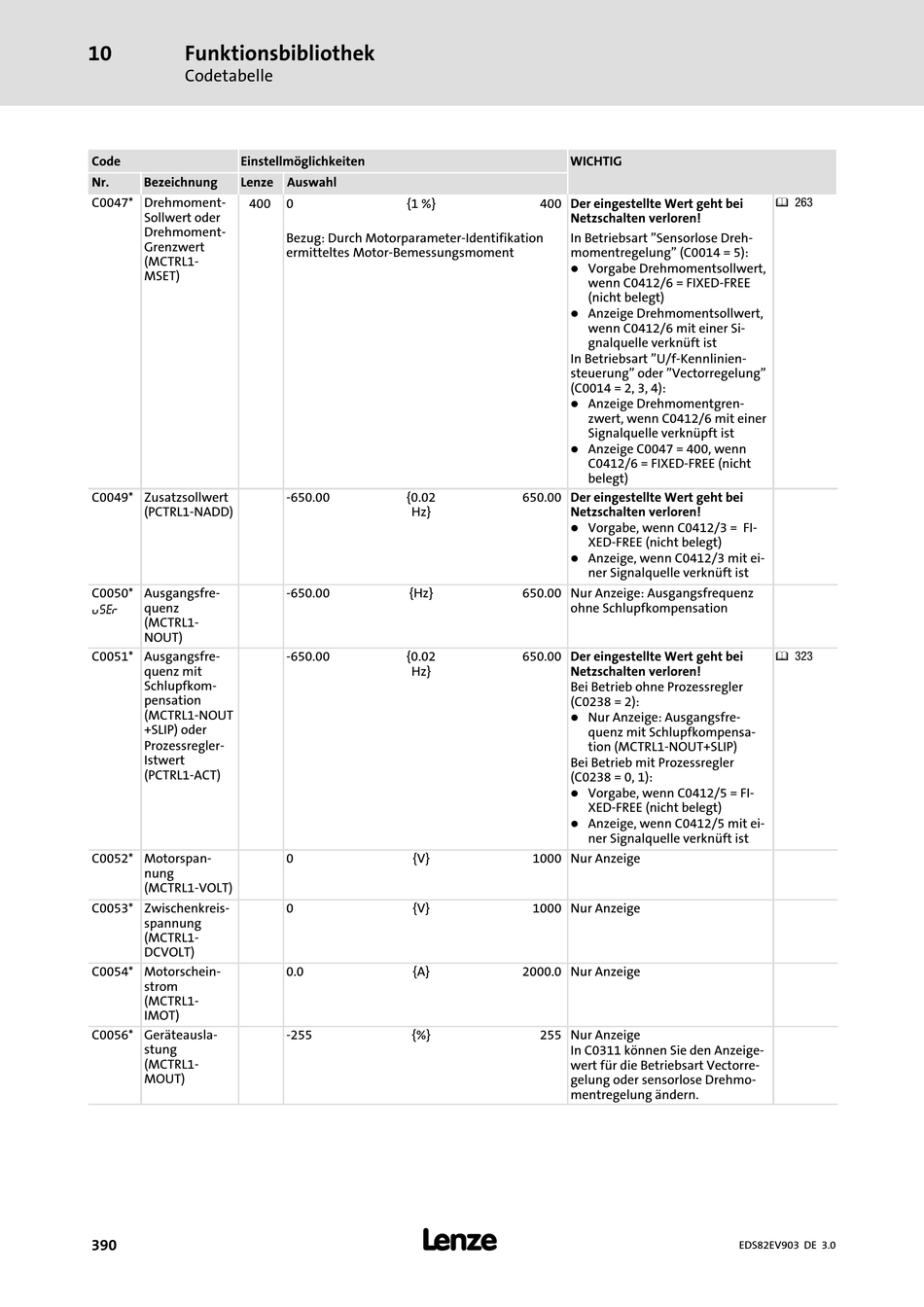

Lenze 8200 vector Systemhandbuch Seite 390

10 Funktionsbibliothek
Codetabelle
Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze
C0047* Drehmoment−
400
Sollwert oder
Drehmoment−
Grenzwert
(MCTRL1−
MSET)
C0049* Zusatzsollwert
(PCTRL1−NADD)
C0050* Ausgangsfre-
quenz
uSEr
(MCTRL1−
NOUT)
C0051* Ausgangsfre-
quenz mit
Schlupfkom-
pensation
(MCTRL1−NOUT
+SLIP) oder
Prozessregler−
Istwert
(PCTRL1−ACT)
C0052* Motorspan-
nung
(MCTRL1−VOLT)
C0053* Zwischenkreis-
spannung
(MCTRL1−
DCVOLT)
C0054* Motorschein-
strom
(MCTRL1−
IMOT)
C0056* Geräteausla-
stung
(MCTRL1−
MOUT)
390
Auswahl
0 {1 %}
Bezug: Durch Motorparameter−Identifikation
ermitteltes Motor−Bemessungsmoment
−650.00 {0.02
Hz}
−650.00 {Hz}
−650.00 {0.02
Hz}
0 {V}
0 {V}
0.0 {A}
−255 {%}
l
WICHTIG
400 Der eingestellte Wert geht bei
Netzschalten verloren!
In Betriebsart "Sensorlose Dreh-
momentregelung" (C0014 = 5):
l
Vorgabe Drehmomentsollwert,
wenn C0412/6 = FIXED−FREE
(nicht belegt)
l
Anzeige Drehmomentsollwert,
wenn C0412/6 mit einer Si-
gnalquelle verknüft ist
In Betriebsart "U/f−Kennlinien-
steuerung" oder "Vectorregelung"
(C0014 = 2, 3, 4):
l Anzeige Drehmomentgren-
zwert, wenn C0412/6 mit einer
Signalquelle verknüpft ist
l
Anzeige C0047 = 400, wenn
C0412/6 = FIXED−FREE (nicht
belegt)
650.00 Der eingestellte Wert geht bei
Netzschalten verloren!
l
Vorgabe, wenn C0412/3 = FI-
XED−FREE (nicht belegt)
l
Anzeige, wenn C0412/3 mit ei-
ner Signalquelle verknüft ist
650.00 Nur Anzeige: Ausgangsfrequenz
ohne Schlupfkompensation
650.00 Der eingestellte Wert geht bei
Netzschalten verloren!
Bei Betrieb ohne Prozessregler
(C0238 = 2):
l
Nur Anzeige: Ausgangsfre-
quenz mit Schlupfkompensa-
tion (MCTRL1−NOUT+SLIP)
Bei Betrieb mit Prozessregler
(C0238 = 0, 1):
l
Vorgabe, wenn C0412/5 = FI-
XED−FREE (nicht belegt)
l
Anzeige, wenn C0412/5 mit ei-
ner Signalquelle verknüft ist
1000 Nur Anzeige
1000 Nur Anzeige
2000.0 Nur Anzeige
255 Nur Anzeige
In C0311 können Sie den Anzeige-
wert für die Betriebsart Vectorre-
gelung oder sensorlose Drehmo-
mentregelung ändern.
^ 263
^ 323
