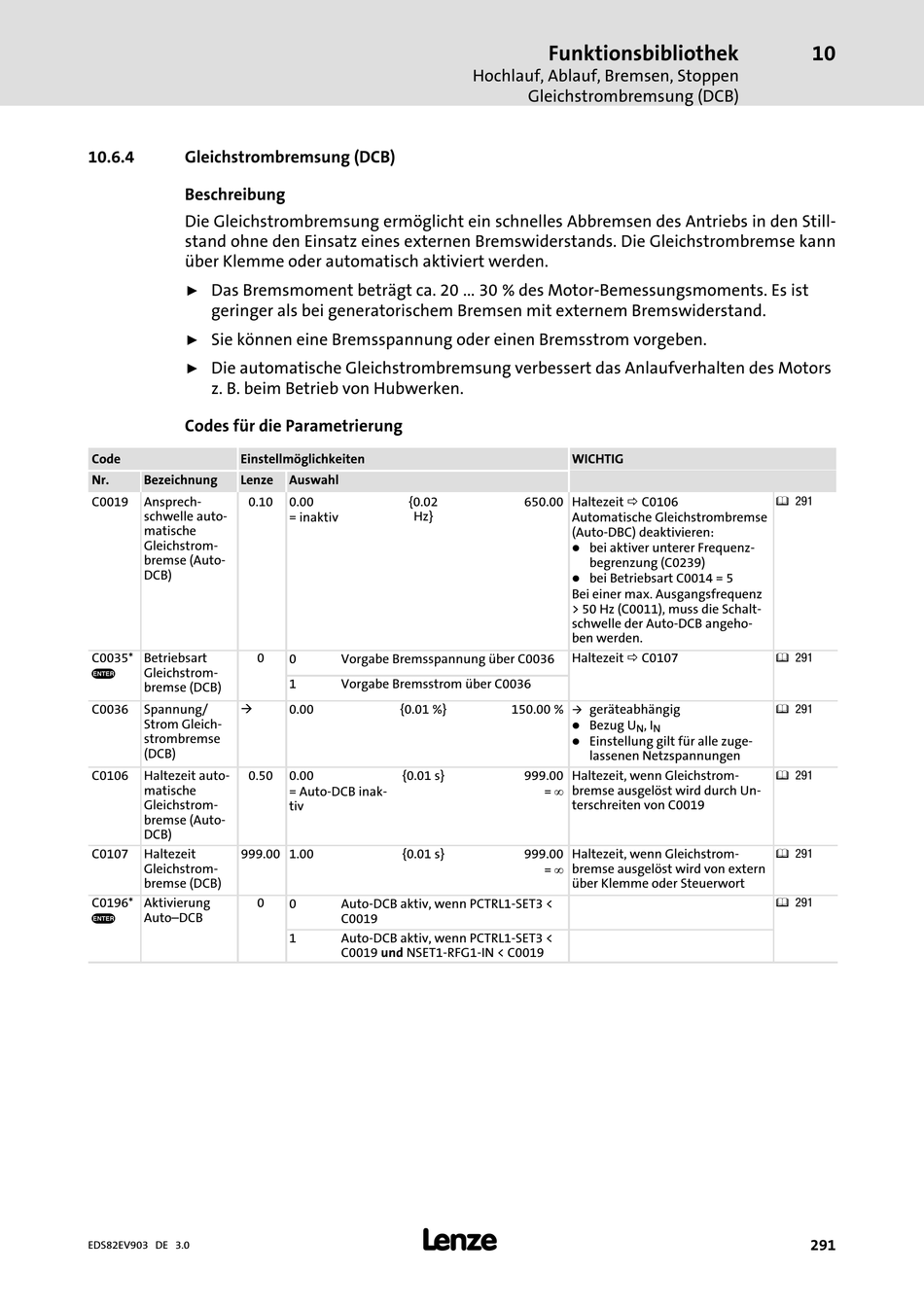

Gleichstrombremsung (Dcb) - Lenze 8200 vector Systemhandbuch

10.6.4

Gleichstrombremsung (DCB)

Beschreibung
Die Gleichstrombremsung ermöglicht ein schnelles Abbremsen des Antriebs in den Still-
stand ohne den Einsatz eines externen Bremswiderstands. Die Gleichstrombremse kann
über Klemme oder automatisch aktiviert werden.
Das Bremsmoment beträgt ca. 20 ... 30 % des Motor−Bemessungsmoments. Es ist
ƒ
geringer als bei generatorischem Bremsen mit externem Bremswiderstand.
Sie können eine Bremsspannung oder einen Bremsstrom vorgeben.
ƒ
Die automatische Gleichstrombremsung verbessert das Anlaufverhalten des Motors
ƒ
z. B. beim Betrieb von Hubwerken.
Codes für die Parametrierung
Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze
C0019 Ansprech- 0.10
schwelle auto-
matische
Gleichstrom-
bremse (Auto−
DCB)
C0035* Betriebsart 0
v
Gleichstrom-
bremse (DCB)
à
C0036 Spannung/
Strom Gleich-
strombremse
(DCB)
C0106 Haltezeit auto- 0.50
matische
Gleichstrom-
bremse (Auto−
DCB)
C0107 Haltezeit 999.00 1.00
Gleichstrom-
bremse (DCB)
C0196* Aktivierung 0
v
Auto–DCB
EDS82EV903 DE 3.0
Auswahl
0.00 {0.02
Hz}
= inaktiv
0 Vorgabe Bremsspannung über C0036
1 Vorgabe Bremsstrom über C0036
0.00 {0.01 %}
0.00 {0.01 s}
= Auto−DCB inak-
tiv
{0.01 s}
0 Auto−DCB aktiv, wenn PCTRL1−SET3 <
C0019
1 Auto−DCB aktiv, wenn PCTRL1−SET3 <
C0019 und NSET1−RFG1−IN < C0019
l
Funktionsbibliothek
Hochlauf, Ablauf, Bremsen, Stoppen
Gleichstrombremsung (DCB)
WICHTIG
650.00 Haltezeit ð C0106
Automatische Gleichstrombremse
(Auto−DBC) deaktivieren:
l
bei aktiver unterer Frequenz-
begrenzung (C0239)
l
bei Betriebsart C0014 = 5
Bei einer max. Ausgangsfrequenz
> 50 Hz (C0011), muss die Schalt-
schwelle der Auto−DCB angeho-
ben werden.
Haltezeit ð C0107
à
150.00 % geräteabhängig
l
Bezug U , I
N
l
Einstellung gilt für alle zuge-
lassenen Netzspannungen
999.00 Haltezeit, wenn Gleichstrom-
= ¥
bremse ausgelöst wird durch Un-
terschreiten von C0019
999.00 Haltezeit, wenn Gleichstrom-
= ¥
bremse ausgelöst wird von extern
über Klemme oder Steuerwort
10
^ 291
^ 291
^ 291
N
^ 291
^ 291
^ 291
291
