5.3.4

Montage seitlich

Für diese Montagevariante benötigen Sie den Antriebsregler Typ E82EV...
)
Hinweis!
Mit dieser Montageart ist der Aufbau eines CE−typischen Antriebssystems
nicht möglich.
Sie können die Antriebsregler seitlich links oder rechts montieren. Je nach Befestigungs-
punkt sind die Antriebsregler fest oder schwenkbar montiert. Für beide Montagearten
wird der selbe Montagesatz verwendet.
Montage seitlich fest
Für alle Antriebsregler ist ein Montagesatz erforderlich:
ƒ
– Bestellnummer E82ZJ005 für 8200 vector 3 ... 4 kW (230 V)
– Bestellnummer E82ZJ006 für 8200 vector 5.5 ... 7.5 kW (230 V)
– Bestellnummer E82ZJ005 für 8200 vector 3 ... 5.5 kW (400/500 V)
– Bestellnummer E82ZJ006 für 8200 vector 7.5 ... 11 kW (400/500 V)

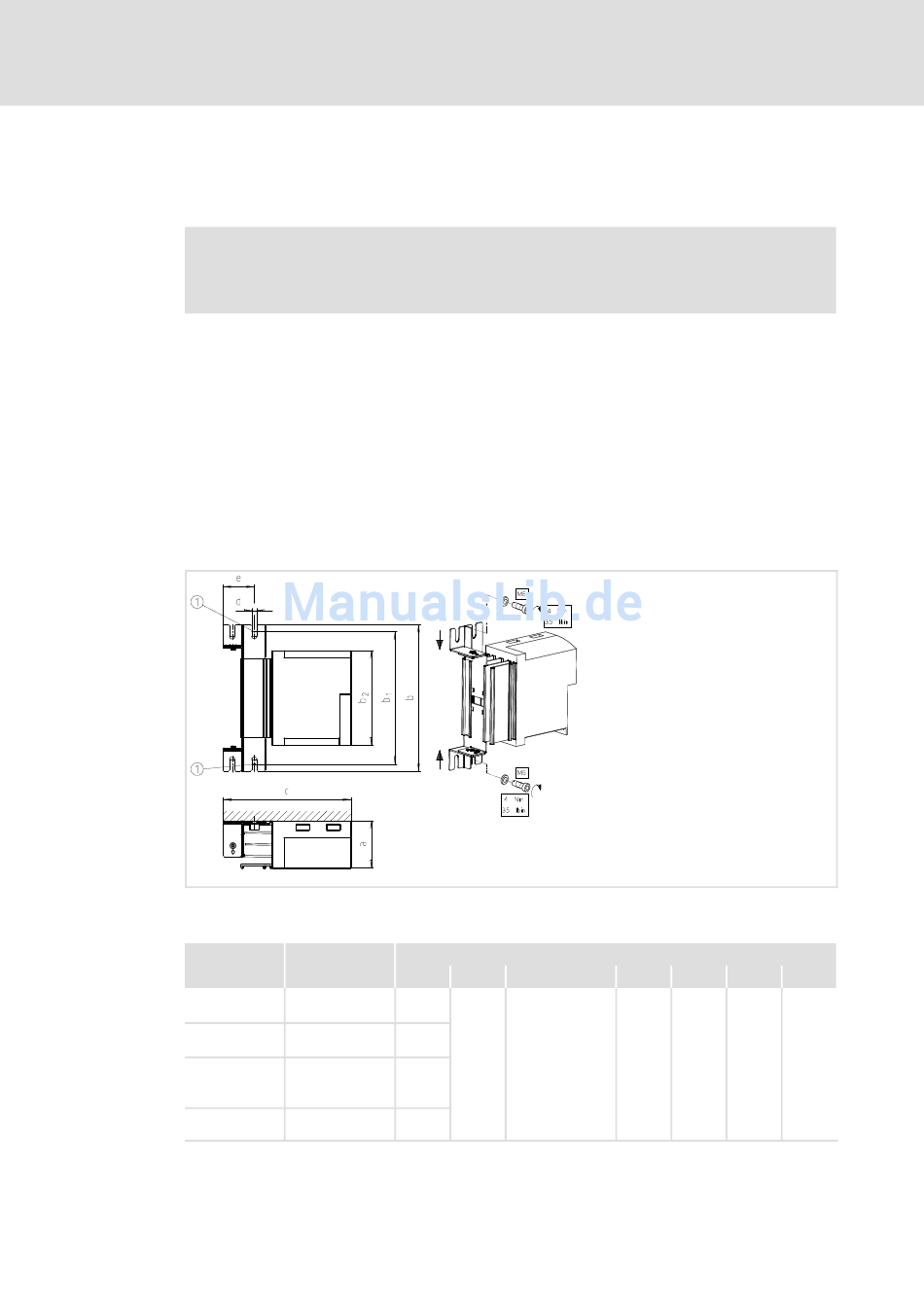

Abb. 5−14
8200 vector
E82EV302K2C
E82EV402K2C
E82EV552K2C
E82EV752K2C
E82EV302K4C
E82EV402K4C
E82EV552K4C
E82EV752K4C
E82EV113K4C
1)
Bei aufgestecktem Funktionsmodul: Montagefreiraum und Kabelbiegeradius beachten. Die Klemmen von
Funktionsmodulen in der Ausführung PT ragen um 14 mm über das Gehäuse hinaus.
EDS82EV903−3.0
Grundgeräte im Leistungsbereich 3 ... 11 kW
Montage seitlich fest
 hier anschrauben
Montagesatz a
E82ZJ005 100
E82ZJ006 125
E82ZJ005 100
E82ZJ006 125
l
Mechanische Installation
Montage seitlich
Maße [mm]
b b b
1
306 280 ... 295 240
8200vec074
c 1) d e
2
162 6.5 39
